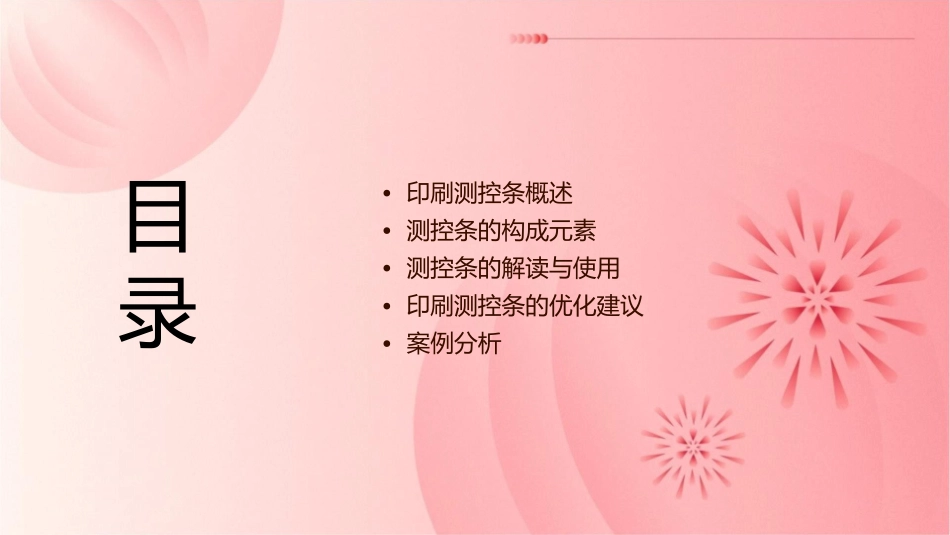

印刷测控条分解课件目录•印刷测控条概述•测控条的构成元素•测控条的解读与使用•印刷测控条的优化建议•案例分析01印刷测控条概述定义与作用定义印刷测控条是一种用于控制印刷过程中颜色、密度、网点扩大等参数的条状标板，通常由不同颜色和密度的图案组成。作用印刷测控条用于监控和控制印刷机的性能，确保印刷品的质量和一致性。通过使用测控条，印刷机操作员可以快速检测印刷品的颜色、密度、网点扩大等参数，及时调整印刷机的参数，以保证印刷品的品质。测控条的种类密度测控条用于检测印刷品的密度和油墨覆盖率，通常由不同密度的色块组成，每种色块代表一种特定的密度值。颜色测控条用于检测印刷品的颜色质量和一致性，通常由不同颜色的色块组成，每种色块代表一种基本颜色。网点扩大测控条用于检测印刷品的网点扩大情况，通常由不同尺寸和密度的网点组成，以模拟印刷过程中可能出现的网点扩大情况。测控条的应用场景印刷品质量检测油墨性能评估印刷测控条用于评估油墨的性能，如油墨的色相、饱和度、透明度等参数，为印刷过程中油墨的调配和控制提供参考。印刷测控条用于检测印刷品的颜色、密度、网点扩大等参数，以确保印刷品的质量和一致性。印刷机性能监控通过使用印刷测控条，印刷机操作员可以监测印刷机的性能，如油墨粘度、墨键压力等参数，及时发现并解决潜在问题。02测控条的构成元素颜色条01020304颜色条是测控条中的重要组成部分，用于检测印刷品的颜色质量和稳定性。通过比较印刷品的颜色条与标准颜色条，可以评估印刷品的颜色偏差和色差。颜色条通常由多个不同颜色的色块组成，每种色块代表不同的颜色标准。颜色条的印刷精度要求非常高，以确保准确的颜色测量结果。网目调图案01020304网目调图案是用于检测印刷品的网版质量和印刷清晰度的图案。网目调图案通常由不同大小和形状的线条组成，线条的边缘清晰度可以反映印刷品的清晰度。通过观察印刷品的网目调图案，可以检测印刷品的分辨率、网点扩大和印刷缺陷等问题。网目调图案的印刷精度要求较高，以确保准确的测量结果。套准线套准线是用于检测印刷品的套印精度的图案。套准线通常由多条细线组成，每条细线代表一个色版。通过比较印刷品的套准线与标准套准线，可以检测印刷品的套印精度和套印误差。套准线的印刷精度要求非常高，以确保准确的测量结果。数字和字母数字和字母是用于标识测控条的版本、规格和其他信息的图案。数字和字母通常由特定的字体和格式组成，用于提供测控条的相关信息。通过观察数字和字母的印刷质量，可以评估印刷品的文字清晰度和可读性。数字和字母的印刷精度要求较高，以确保准确的信息识别。03测控条的解读与使用测控条的解读方法测控条解读步骤首先观察测控条的整体外观，检查是否有明显的缺陷或异常；然后逐个分析测控条上的各个区域，包括色块、线条和图案，评估其颜色、清晰度和均匀度等质量指标。测控条解读工具可以使用放大镜、色谱、密度计等工具辅助解读，以便更准确地评估测控条的质量。使用测控条进行印刷质量检测印刷质量检测流程在印刷过程中，定期抽取测控条进行质量检测，通过与标准样张的对比，评估印刷品的颜色、清晰度、墨量等质量参数是否符合要求。印刷质量检测标准根据不同的印刷材料和工艺，制定相应的质量检测标准，如颜色还原性、墨层厚度、线条宽度等，确保印刷品的质量符合客户要求。测控条在印刷机上的应用测控条安装位置将测控条安装在印刷机的固定位置上，以便在印刷过程中自动抽取测控条进行质量检测。测控条应用效果通过使用测控条，可以及时发现印刷过程中的质量问题，如颜色偏差、墨量不均等，并采取相应的措施进行调整，提高印刷品的合格率和生产效率。04印刷测控条的优化建议选择合适的测控条类型测控条类型根据印刷品的类型和印刷工艺，选择适合的测控条类型，如色块测控条、线条测控条等。测控条功能了解不同测控条的功能和特点，以便根据实际需求选择具有针对性功能的测控条。调整测控条的位置和大小位置选择合理安排测控条的位置，使其既能反映印刷质量，又不影响印刷品的整体美观。大小调整根据印刷品的大小和比例，适当调整测控条的大...
