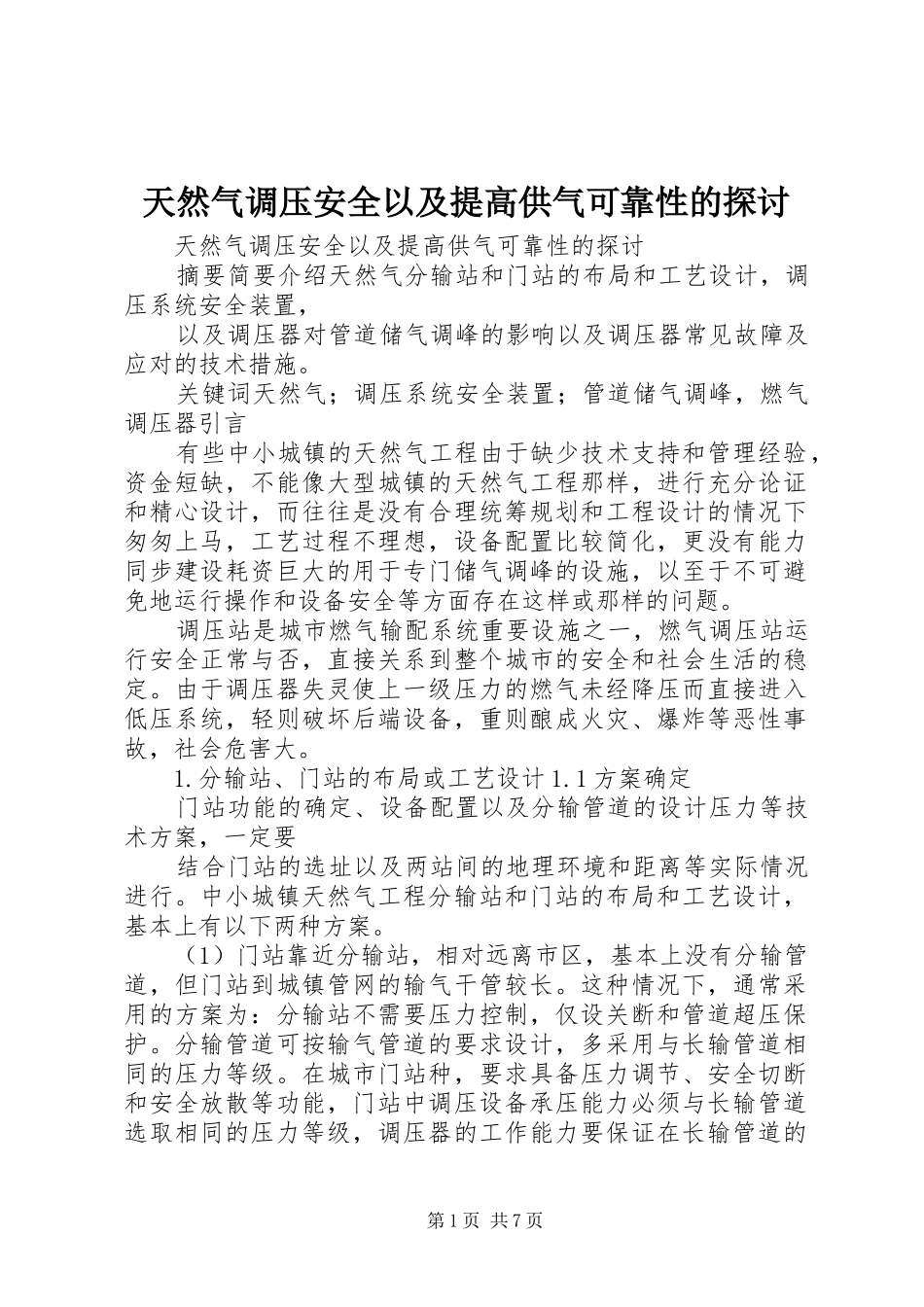

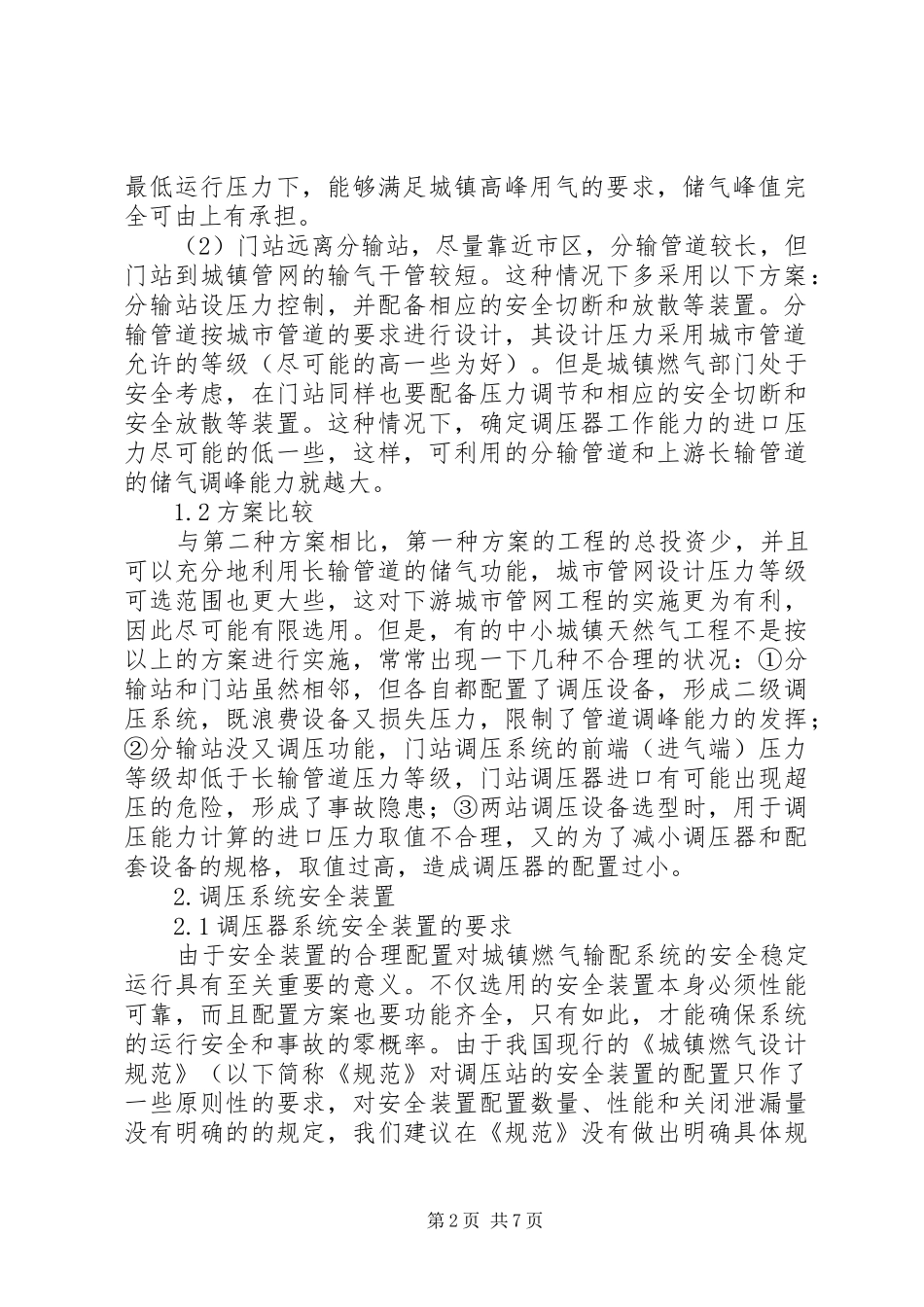

天然气调压安全以及提高供气可靠性的探讨天然气调压安全以及提高供气可靠性的探讨摘要简要介绍天然气分输站和门站的布局和工艺设计，调压系统安全装置，以及调压器对管道储气调峰的影响以及调压器常见故障及应对的技术措施。关键词天然气；调压系统安全装置；管道储气调峰，燃气调压器引言有些中小城镇的天然气工程由于缺少技术支持和管理经验，资金短缺，不能像大型城镇的天然气工程那样，进行充分论证和精心设计，而往往是没有合理统筹规划和工程设计的情况下匆匆上马，工艺过程不理想，设备配置比较简化，更没有能力同步建设耗资巨大的用于专门储气调峰的设施，以至于不可避免地运行操作和设备安全等方面存在这样或那样的问题。调压站是城市燃气输配系统重要设施之一，燃气调压站运行安全正常与否，直接关系到整个城市的安全和社会生活的稳定。由于调压器失灵使上一级压力的燃气未经降压而直接进入低压系统，轻则破坏后端设备，重则酿成火灾、爆炸等恶性事故，社会危害大。1.分输站、门站的布局或工艺设计1.1方案确定门站功能的确定、设备配置以及分输管道的设计压力等技术方案，一定要结合门站的选址以及两站间的地理环境和距离等实际情况进行。中小城镇天然气工程分输站和门站的布局和工艺设计，基本上有以下两种方案。（1）门站靠近分输站，相对远离市区，基本上没有分输管道，但门站到城镇管网的输气干管较长。这种情况下，通常采用的方案为：分输站不需要压力控制，仅设关断和管道超压保护。分输管道可按输气管道的要求设计，多采用与长输管道相同的压力等级。在城市门站种，要求具备压力调节、安全切断和安全放散等功能，门站中调压设备承压能力必须与长输管道选取相同的压力等级，调压器的工作能力要保证在长输管道的第1页共7页最低运行压力下，能够满足城镇高峰用气的要求，储气峰值完全可由上有承担。（2）门站远离分输站，尽量靠近市区，分输管道较长，但门站到城镇管网的输气干管较短。这种情况下多采用以下方案：分输站设压力控制，并配备相应的安全切断和放散等装置。分输管道按城市管道的要求进行设计，其设计压力采用城市管道允许的等级（尽可能的高一些为好）。但是城镇燃气部门处于安全考虑，在门站同样也要配备压力调节和相应的安全切断和安全放散等装置。这种情况下，确定调压器工作能力的进口压力尽可能的低一些，这样，可利用的分输管道和上游长输管道的储气调峰能力就越大。1.2方案比较与第二种方案相比，第一种方案的工程的总投资少，并且可以充分地利用长输管道的储气功能，城市管网设计压力等级可选范围也更大些，这对下游城市管网工程的实施更为有利，因此尽可能有限选用。但是，有的中小城镇天然气工程不是按以上的方案进行实施，常常出现一下几种不合理的状况：①分输站和门站虽然相邻，但各自都配置了调压设备，形成二级调压系统，既浪费设备又损失压力，限制了管道调峰能力的发挥；②分输站没又调压功能，门站调压系统的前端（进气端）压力等级却低于长输管道压力等级，门站调压器进口有可能出现超压的危险，形成了事故隐患；③两站调压设备选型时，用于调压能力计算的进口压力取值不合理，又的为了减小调压器和配套设备的规格，取值过高，造成调压器的配置过小。2.调压系统安全装置2.1调压器系统安全装置的要求由于安全装置的合理配置对城镇燃气输配系统的安全稳定运行具有至关重要的意义。不仅选用的安全装置本身必须性能可靠，而且配置方案也要功能齐全，只有如此，才能确保系统的运行安全和事故的零概率。由于我国现行的《城镇燃气设计规范》（以下简称《规范》对调压站的安全装置的配置只作了一些原则性的要求，对安全装置配置数量、性能和关闭泄漏量没有明确的的规定，我们建议在《规范》没有做出明确具体规第2页共7页定的情况下，安全装置的选型和配置可以参照国外标准，并结合实际情况，适当提高档次，并在工程的设计和验收中严格把关2.2燃气调压站及主要性能指标燃气调压站一般由调压器、过滤器、快速安全切断阀、安全放散装置、测量仪表和工艺管线、阀门等组成，其主要任务是接收上游管网来气，进行过滤、调压、稳压、计量及相关参数记...
