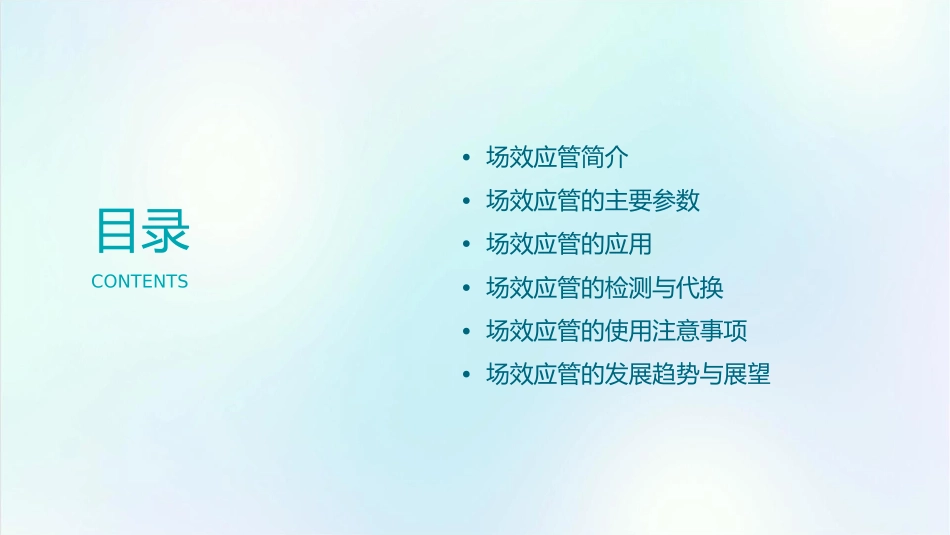

•场效应管简介•场效应管的主要参数•场效应管的应用目录CONTENTS•场效应管的检测与代换•场效应管的使用注意事项•场效应管的发展趋势与展望定义与特点定义场效应管是一种电压控制型半导体器件，通过改变输入电压来控制输出电流。特点具有高输入阻抗、低噪声、低功耗、稳定性好等优点，常用于信号放大、开关、振荡等电路中。工作原理简述结构场效应管由三个电极组成，分别为源极、栅极和漏极。工作原理当在栅极施加电压时，会产生电场，改变通道中的电荷分布，从而控制源极和漏极之间的电流。转移特性描述栅极电压与漏极电流之间的关系，呈现出非线性特性。种类与结构种类根据结构和工作原理，场效应管可分为结型场效应管和绝缘栅型场效应管两大类。结构结型场效应管由两个N型或P型半导体中间夹着一层绝缘层构成，绝缘栅型场效应管则由金属-氧化物-半导体结构组成。02场效应管的主要参数直流参数开启电压饱和电流场效应管正常工作所需的最小栅极电压。当栅极电压大于开启电压时，场效应管导通。当源极和漏极之间的电压差一定时，流过源极和漏极的电流。饱和电流与源极和漏极之间的电压差有关。输入电阻输出电阻场效应管的栅极输入电阻，表示栅极电压与源极电流之间的关系。输入电阻越大，信号损失越小。场效应管的漏极输出电阻，表示漏极电流与漏极电压之间的关系。输出电阻越小，放大倍数越高。交流参数增益带宽积噪声系数场效应管的增益与带宽的乘积，表示场效应管在特定频率下的放大倍数。增益带宽积越大，场效应管的性能越好。场效应管在工作过程中产生的噪声与输入信号的比值，表示场效应管的噪声水平。噪声系数越低，信号质量越好。失真系数线性范围场效应管在工作过程中产生的非线性失真与输入信号的比值，表示场效应管的失真水平。失真系数越低，信号质量越好。场效应管在放大状态下能够线性放大输入信号的范围。线性范围越大，场效应管的线性度越好。极限参数01020304最大漏极电流最大栅极电压最大源极电压最大耗散功率场效应管能够承受的最大漏极电流。超过该电流值可能会损坏场效应管。场效应管能够承受的最大栅极电压。超过该电压值可能会损坏场效应管。场效应管能够承受的最大源极电压。超过该电压值可能会损坏场效应管。场效应管在工作过程中能够承受的最大耗散功率。超过该功率值可能会损坏场效应管。在数字电路中的应用总结词场效应管在数字电路中主要用作开关控制，具有低导通电阻、高速开关特性和低静态功耗等优点。详细描述在数字电路中，场效应管常用于逻辑门电路、触发器、寄存器等数字逻辑电路中，作为开关元件控制信号的通断。由于其低导通电阻和高开关速度，场效应管能够实现高速、低功耗的数字逻辑功能。在模拟电路中的应用总结词场效应管在模拟电路中用作放大器和可变电阻，具有高放大倍数、低噪声和低失真等优点。详细描述在模拟电路中，场效应管常作为放大器使用，如电压放大器、功率放大器等。由于其高放大倍数和低噪声特性，场效应管能够实现信号的精确放大和传输。同时，场效应管也可以用作可变电阻，通过改变栅极电压来调节电阻值。在电源电路中的应用总结词场效应管在电源电路中用作开关和调整元件，具有高开关速度、低导通电阻和低噪声等优点。详细描述在电源电路中，场效应管常作为开关元件控制电源的通断，实现电源的高效控制。同时，场效应管也可以作为调整元件，通过改变其栅极电压来调节输出电压的幅度和波形，提高电源的稳定性和可靠性。由于其低导通电阻和低噪声特性，场效应管能够减小电源的能量损耗和电磁干扰，提高电源的整体性能。04场效应管的检测与代换检测方法判断电极123通过测量电极间的电阻来判断场效应管的电极，通常G极与D极之间的电阻较小，S极与D极之间的电阻较大。判断类型根据场效应管在电路中的连接方式，通过测量各电极之间的电阻来判断其类型是N沟道还是P沟道。判断好坏通过测量各电极之间的电阻来判断场效应管是否正常工作，通常G极与其他电极之间的电阻值应符合一定范围。代换原则电压匹配代换时需确保新场效应管的额定电压与原场效应管相同，以避免电路损坏。电流匹配代换时需确保新场效应管的额定电流与原场效...
