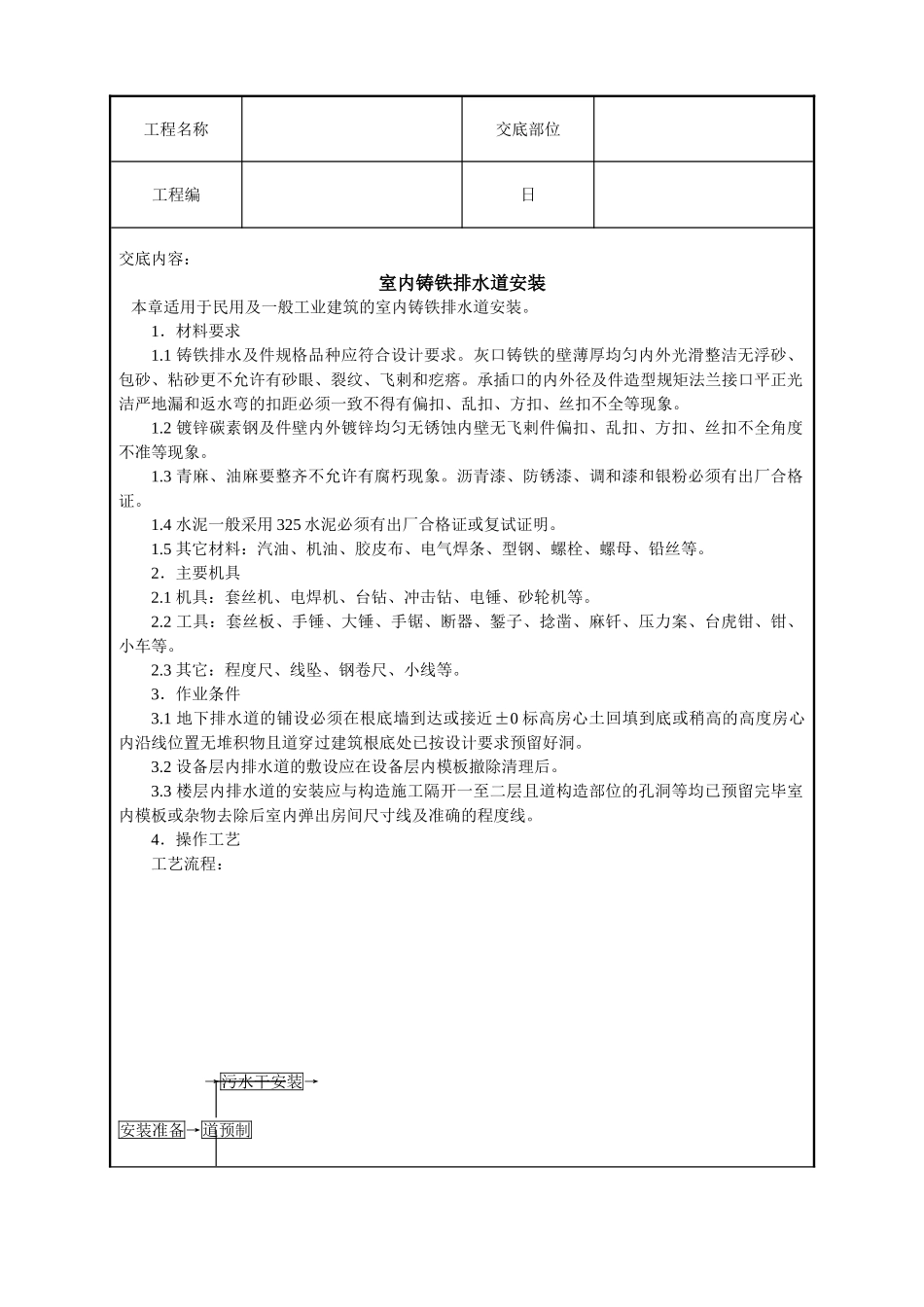

工程名称交底部位工程编日交底内容：室内铸铁排水道安装本章适用于民用及一般工业建筑的室内铸铁排水道安装。1．材料要求1.1铸铁排水及件规格品种应符合设计要求。灰口铸铁的壁薄厚均匀内外光滑整洁无浮砂、包砂、粘砂更不允许有砂眼、裂纹、飞剌和疙瘩。承插口的内外径及件造型规矩法兰接口平正光洁严地漏和返水弯的扣距必须一致不得有偏扣、乱扣、方扣、丝扣不全等现象。1.2镀锌碳素钢及件壁内外镀锌均匀无锈蚀内壁无飞剌件偏扣、乱扣、方扣、丝扣不全角度不准等现象。1.3青麻、油麻要整齐不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉必须有出厂合格证。1.4水泥一般采用325水泥必须有出厂合格证或复试证明。1.5其它材料：汽油、机油、胶皮布、电气焊条、型钢、螺栓、螺母、铅丝等。2．主要机具2.1机具：套丝机、电焊机、台钻、冲击钻、电锤、砂轮机等。2.2工具：套丝板、手锤、大锤、手锯、断器、錾子、捻凿、麻钎、压力案、台虎钳、钳、小车等。2.3其它：程度尺、线坠、钢卷尺、小线等。3．作业条件3.1地下排水道的铺设必须在根底墙到达或接近±0标高房心土回填到底或稍高的高度房心内沿线位置无堆积物且道穿过建筑根底处已按设计要求预留好洞。3.2设备层内排水道的敷设应在设备层内模板撤除清理后。3.3楼层内排水道的安装应与构造施工隔开一至二层且道构造部位的孔洞等均已预留完毕室内模板或杂物去除后室内弹出房间尺寸线及准确的程度线。4．操作工艺工艺流程：→污水干安装→安装准备→道预制工程名称交底部位工程编日→雨水干安装→→污水立安装→污水支安装→闭水试验→雨水立安装→雨水支安装4.1安装准备：根据设计图纸及技术交流检查、核对预留孔洞大小尺寸是否正确将道坐标、标高位置画线定位。4.2道预制〔1〕为减少在安装中捻固定灰口对局部材与件可预先按测绘的草图捻好灰口并编码放在平坦的场地段下面用木方垫平垫实。〔2〕捻好灰口的预制段对灰口要进展保护一般可采用湿麻绳缠绕灰口浇水养护保持潮湿。冬季要采取防冻措施一般常温24—48小时前方能挪动运到现场安装。4.3污水干安装〔1〕道铺设安装：A在挖好的沟或房心土回填到底标高处铺设道时应将预制好的段按照承口朝向来水方向由出水口处向室内顺序排列。挖好捻灰口用工作坑将预制好的段徐徐放入沟内封闭堵严总出水口做好临时支撑按施工图纸的坐标、标高找好位置和坡度以及各预留口的方向和中心线将段承插口相连。B在沟内捻灰口前先将道调直、找正用麻钎或薄捻凿将承插口缝隙找均匀把麻打实校直、校正道两侧用土培好以防捻灰口时道移位。C将水灰比为1：9的水泥捻口灰拌好后装在灰盘内放在承插口下部人跨在道上一手填灰一手用捻凿捣实先填下部由下而上边填边捣实填满后用手锤打实再填再打将灰口打满打平为止。D捻好的灰口用湿麻绳缠好养护或回填潮湿细土掩盖养护。E道铺设捻好灰口后再将立及首层卫生洁具的排水预留口按室内地平线、坐标位置及轴线找好尺寸接至规定高度将预留口装上临时丝堵。F按照施工图对铺设好的道坐标、标高及预留口尺寸进展自检确认准确无误后即可从预留口处灌水做闭水试验水满后观察水位不下降各接口及道无渗漏经有关人员进展检查并填写隐蔽工程验收记录隐蔽工程验收手续。G道系统经隐蔽验收合格后临时封堵各预留口配合土建填堵孔、洞按规定回填土。〔2〕托、吊道安装A安装在道设备层内的铸铁排水干可根据设计要求做托、吊或砌砖墩架设。B安装托、吊干要先搭设架子将托架按设计坡度栽好或栽好吊卡量准吊棍尺寸将预制好的道托、吊结实并将立预留口位置及首层卫生洁具的排水预留口按室内地平线、坐标位置及轴线找好尺寸接至规定高度将预留口装上临时丝堵。C托、吊排水干在吊顶内者需做闭水试验按隐蔽工程工程隐检手续。4.4污水立安装〔1〕根据施工图校对预留洞尺寸有无过失如系预制混凝土楼板那么需剔凿楼板洞应按位置画好标记对准标记剔凿。如需断筋必须征得土建施工队有关人员同意按规定要求处理。〔2〕立检查口设置按设计要求。如排水支设在吊顶内应在每层立上均装立检查口以便作闭工程名称交底部位工程编日水试验。〔3〕安装立应二人上下配合一人在上一层楼板上由洞内投下一个绳头下面...
