四川博物馆幕墙工程施工组织设计2VIP免费

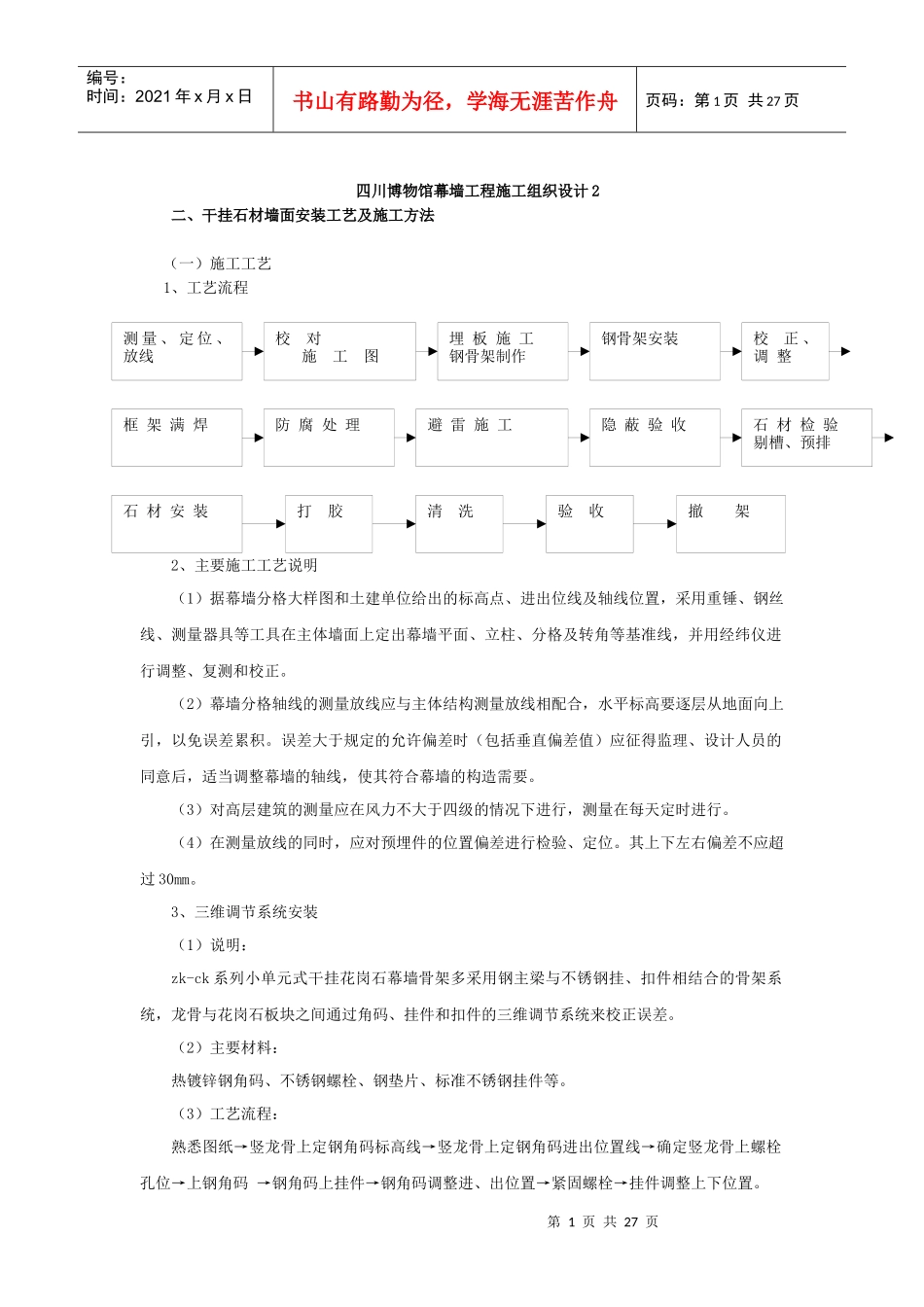

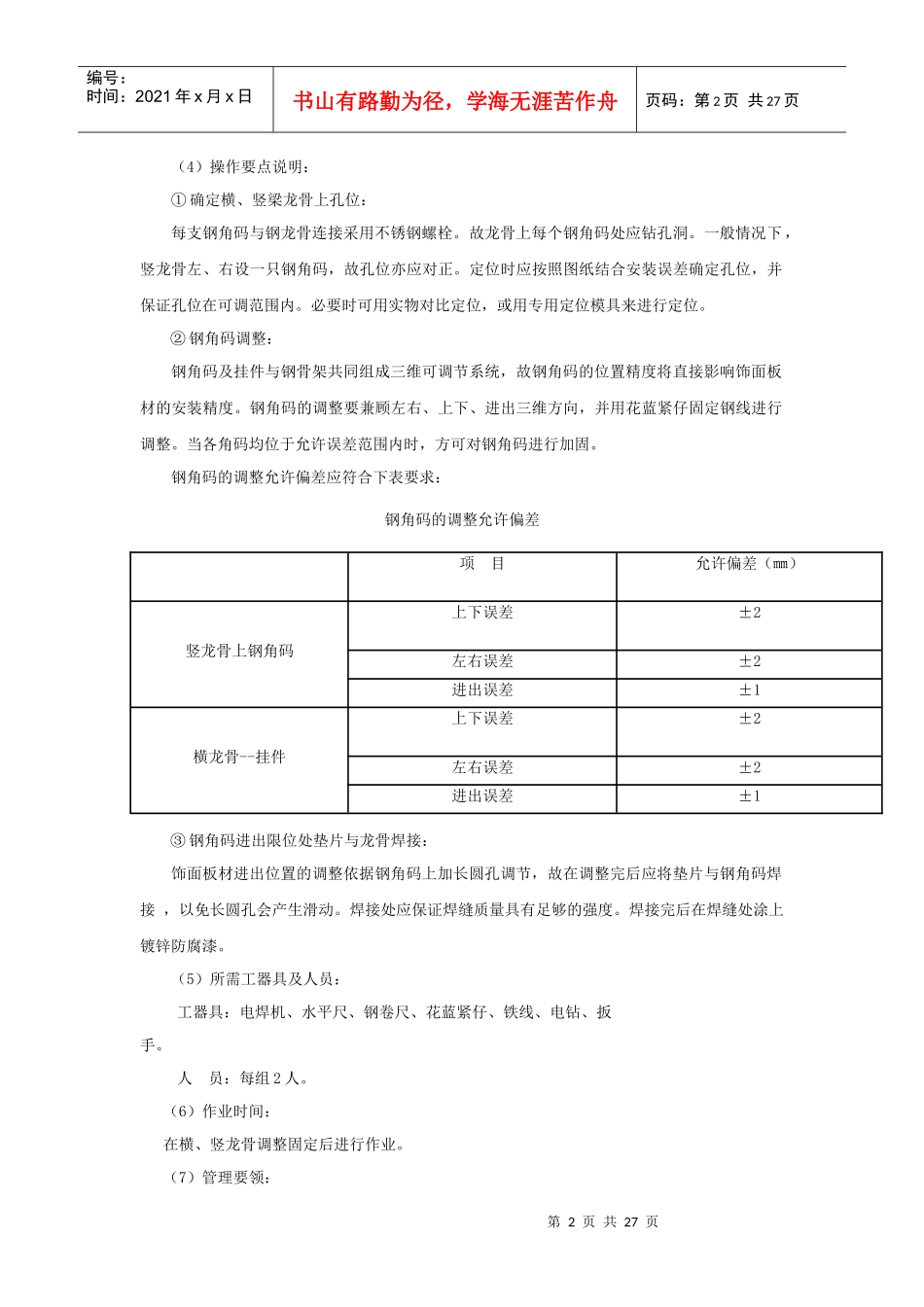

第1页共27页测量、定位、放线校对施工图埋板施工钢骨架制作校正、调整框架满焊防腐处理避雷施工隐蔽验收打胶石材检验剔槽、预排钢骨架安装石材安装清洗验收撤架编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页四川博物馆幕墙工程施工组织设计2二、干挂石材墙面安装工艺及施工方法（一）施工工艺1、工艺流程2、主要施工工艺说明（1）据幕墙分格大样图和土建单位给出的标高点、进出位线及轴线位置，采用重锤、钢丝线、测量器具等工具在主体墙面上定出幕墙平面、立柱、分格及转角等基准线，并用经纬仪进行调整、复测和校正。（2）幕墙分格轴线的测量放线应与主体结构测量放线相配合，水平标高要逐层从地面向上引，以免误差累积。误差大于规定的允许偏差时（包括垂直偏差值）应征得监理、设计人员的同意后，适当调整幕墙的轴线，使其符合幕墙的构造需要。（3）对高层建筑的测量应在风力不大于四级的情况下进行，测量在每天定时进行。（4）在测量放线的同时，应对预埋件的位置偏差进行检验、定位。其上下左右偏差不应超过30mm。3、三维调节系统安装（1）说明：zk-ck系列小单元式干挂花岗石幕墙骨架多采用钢主梁与不锈钢挂、扣件相结合的骨架系统，龙骨与花岗石板块之间通过角码、挂件和扣件的三维调节系统来校正误差。（2）主要材料：热镀锌钢角码、不锈钢螺栓、钢垫片、标准不锈钢挂件等。（3）工艺流程：熟悉图纸→竖龙骨上定钢角码标高线→竖龙骨上定钢角码进出位置线→确定竖龙骨上螺栓孔位→上钢角码→钢角码上挂件→钢角码调整进、出位置→紧固螺栓→挂件调整上下位置。第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页（4）操作要点说明：①确定横、竖梁龙骨上孔位：每支钢角码与钢龙骨连接采用不锈钢螺栓。故龙骨上每个钢角码处应钻孔洞。一般情况下，竖龙骨左、右设一只钢角码，故孔位亦应对正。定位时应按照图纸结合安装误差确定孔位，并保证孔位在可调范围内。必要时可用实物对比定位，或用专用定位模具来进行定位。②钢角码调整：钢角码及挂件与钢骨架共同组成三维可调节系统，故钢角码的位置精度将直接影响饰面板材的安装精度。钢角码的调整要兼顾左右、上下、进出三维方向，并用花蓝紧仔固定钢线进行调整。当各角码均位于允许误差范围内时，方可对钢角码进行加固。钢角码的调整允许偏差应符合下表要求：钢角码的调整允许偏差③钢角码进出限位处垫片与龙骨焊接：饰面板材进出位置的调整依据钢角码上加长圆孔调节，故在调整完后应将垫片与钢角码焊接，以免长圆孔会产生滑动。焊接处应保证焊缝质量具有足够的强度。焊接完后在焊缝处涂上镀锌防腐漆。（5）所需工器具及人员：工器具：电焊机、水平尺、钢卷尺、花蓝紧仔、铁线、电钻、扳手。人员：每组2人。（6）作业时间：在横、竖龙骨调整固定后进行作业。（7）管理要领：项目允许偏差（㎜）竖龙骨上钢角码上下误差±2左右误差±2进出误差±1横龙骨--挂件上下误差±2左右误差±2进出误差±1第3页共27页第2页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共27页①作业前做好技术交底。②各钢角码的安装误差要重点控制。③检查焊接质量和防腐漆质量。④不锈钢螺栓要做好止退措施（将螺母点焊）。（8）安全防护：①施工时注意材料及工具，小心坠落。②电焊时要做好防火工作，对电焊火花要有防飞溅措施。③电焊时小心不要烧到调整用的铁绳。（9）质量评定及资料整理。A、质量评定要点：①钢角码本身的翘曲、角度等质量控制。②三维方向的误差控制。③焊缝的长度及焊缝质量。④铁件防腐处理。B、资料整理：①钢角码及不锈钢螺栓的合格证。②技术交底及安全交底资料。③钢角码安装检查资料。④不锈钢挂件合格证。⑤各资料上相关人员签名齐全。4、挂件安装(1)说明：挂件是石材板块与骨架组装的连接件，挂件与钢角码一起组成三维调节系统，同时挂件又是将石材板块上的荷载传递到骨架上的结构件上。(2)主要材料：柱锥式锚栓，金刚石钻头，钻孔机，石材硅胶，挂件。(3)工艺流程：挂件与石材锚固→挂件与骨架（上防震胶条）连结...
