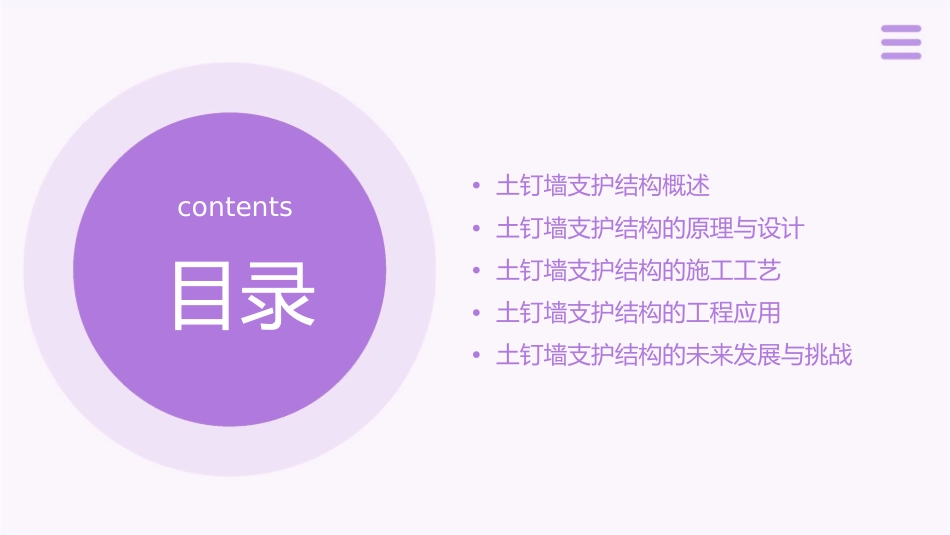

土钉墙支护结构课件•土钉墙支护结构概述contents•土钉墙支护结构的原理与设计•土钉墙支护结构的施工工艺•土钉墙支护结构的工程应用•土钉墙支护结构的未来发展与挑战目录01土钉墙支护结构概述定义与特点定义土钉墙支护结构是一种原位土体加固技术，通过在土体中设置钢筋或钢管土钉，与土体共同作用形成复合土体，以提高土体的承载能力和稳定性。特点土钉墙支护结构具有施工简便、工期短、造价低、对场地适应性强等优点，广泛应用于岩土工程、基坑工程等领域。土钉墙支护结构的重要性提高土体稳定性节约资源与传统的桩基、地下连续墙等支护方式相比，土钉墙支护结构能够节约大量的钢材、混凝土等材料，降低工程成本。土钉墙支护结构能够显著提高土体的整体稳定性和抗剪强度，有效防止土体滑坡和坍塌等工程事故。控制变形通过合理设计和施工，土钉墙支护结构能够有效控制基坑开挖过程中的土体变形，确保周边建（构）筑物、道路和地下管线的安全。土钉墙支护结构的历史与发展起源土钉墙支护结构起源于20世纪50年代的欧洲，最初用于边坡加固和挡土墙建设。发展和应用自20世纪80年代以来，随着岩土工程和基坑工程技术的发展，土钉墙支护结构在国内外得到了广泛应用和深入研究。新技术应用近年来，随着数值模拟和监测技术的发展，对土钉墙支护结构的受力性能、稳定性分析和优化设计等方面进行了更深入的研究和应用。同时，新型的土钉材料和施工工艺也不断涌现，推动了土钉墙支护结构的持续发展。02土钉墙支护结构的原理与设计原理土钉墙支护结构是一种原位土体加固技术，通过在土体中设置一定长度的土钉，利用土钉与土体的相互作用，提高土体的整体稳定性和承载能力。土钉与土体之间相互作用主要包括土钉的锚固作用和土钉与土体的摩擦作用，这两种作用共同使土钉墙支护结构能够有效地承受侧向土压力和阻止土体的变形和破坏。设计原则土钉墙支护结构设计应根据工程地质勘察资料、施工条件、施工机械以及地区经验等因素综合考虑，确定合理的土钉长度、直径、间距和排距等参数。设计时应遵循安全、经济、合理的原则，确保支护结构具有足够的承载能力和稳定性，同时应考虑施工的可操作性和方便性。设计流程01020304收集工程地质勘察资料，了解土层分布、地下水位、岩石风化程度等信息。进行支护结构的初步设计，确定土钉的布置形式、长度、直径等参数。根据初步设计进行支护结构的内力和稳定性分析，验证设计的可行性。根据分析结果对设计进行调整和完善，最终确定支护结构的施工图。设计软件介绍目前市面上有许多专门用于土钉墙支护结构设计的软件，如理正深基坑支护软件、同济启明星支护设计软件等。这些软件具有强大的计算和分析功能，可以根据不同的工程条件和设计要求，快速生成合理的土钉墙支护结构设计方案，为工程提供可靠的技术支持。03土钉墙支护结构的施工工艺施工前的准备01020304技术准备现场准备人员准备安全准备熟悉施工图纸，了解施工要求和规范，进行技术交底。清理施工现场，确保作业面平整，准备好所需的施工设备和材料。组建施工队伍，进行人员培训和安全教育，确保人员具备相应的技能和资质。制定安全管理制度，配备必要的安全设施和防护用品。施工流程开挖工作面喷射混凝土根据设计要求，确定开挖的深度和宽度。在土钉安装完成后，对作业面进行喷射混凝土，以固定土层。安装土钉检测与验收按照设计要求，在相应位置钻孔并安装土钉。对完成的土钉墙进行质量检测和验收，确保符合设计要求。施工质量控制材料控制工艺控制确保所采购的原材料质量合格，符合设计要严格按照施工工艺进行操作，确保施工质量。求。设备维护质量检测定期对施工设备进行检查和维护，确保设备处于良好状态。施工过程中和施工完成后，进行质量检测，及时发现并处理问题。施工安全措施安全培训安全防护对所有施工人员进行安全培训，提高安全意识。为施工人员配备必要的安全防护用品，如安全帽、手套等。作业监管应急预案设置专职安全员，对施工现场进行监制定应急预案，对可能出现的意外情况进行及时处理。管，确保施工安全。04土钉墙支护结构的工程应用应用领域010203边坡工程基坑工程挡土墙土...
