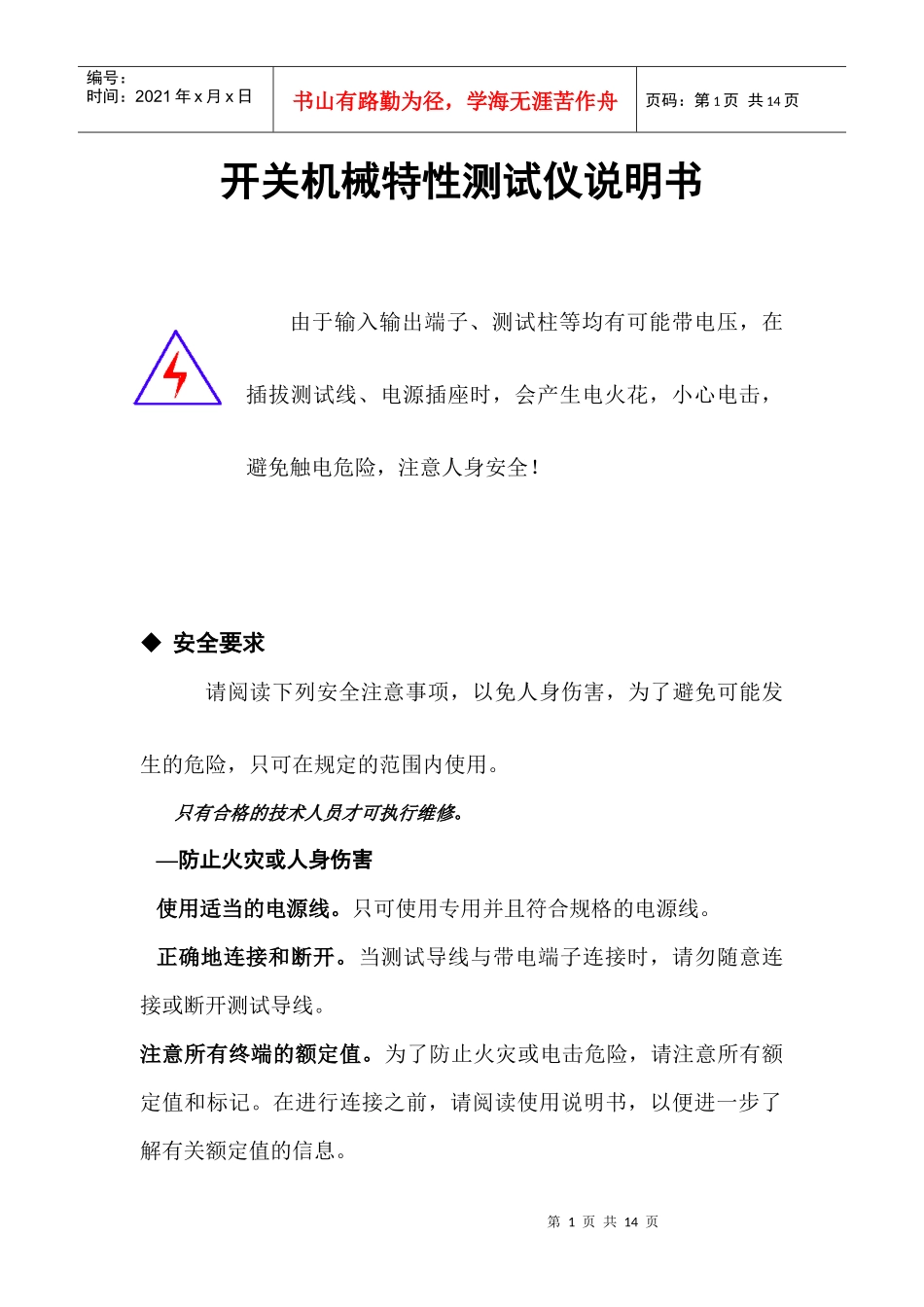

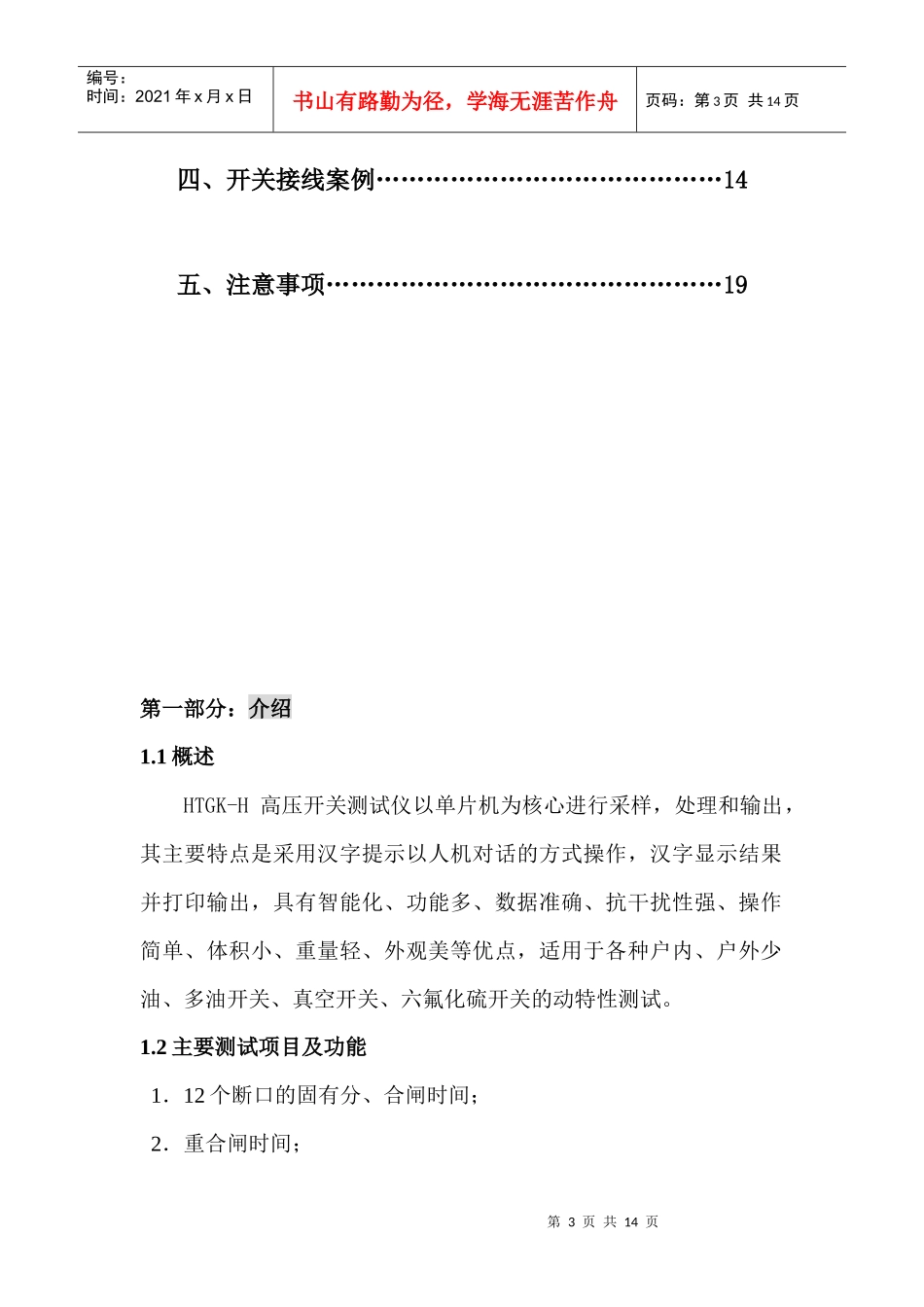

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页开关机械特性测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。请勿在易爆环境中操作。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、介绍…………………………………………5二、面板介绍…………………………………………7三、仪器操作说明……………………………………10第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页四、开关接线案例……………………………………14五、注意事项…………………………………………19第一部分：介绍1.1概述HTGK-H高压开关测试仪以单片机为核心进行采样，处理和输出，其主要特点是采用汉字提示以人机对话的方式操作，汉字显示结果并打印输出，具有智能化、功能多、数据准确、抗干扰性强、操作简单、体积小、重量轻、外观美等优点，适用于各种户内、户外少油、多油开关、真空开关、六氟化硫开关的动特性测试。1.2主要测试项目及功能1．12个断口的固有分、合闸时间；2．重合闸时间；第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页3．分、合闸最大不同期性；4．刚分、刚合速度；5．弹跳时间及幅度；6．开关开距及开关超行程（真空开关预置开关行程）；7．分、合闸平均速度；8．显示、打印速度—距离曲线1.3主要技术指标1．时间测量同时可测量断口数：≤12个测定过程整定时间：0—6秒分辨率：0.1ms2．开关开距、开关超行程、弹跳幅度测量量程：1000mm分辨率：1mm3．测量误差时间测量误差：1行程测量误差：1.4、速度测量范围：0—20m/s5．内置电源输出电压：20V—230V误差：1%6．工作条件第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页工作电压：AC220V10频率：50Hz功耗：≤60w使用环境温度：040C使用环境湿度：≤90RH体积：400350200mm3重量：7kg1.4术语定义刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。平均速度：开距除以时间等于平均速度。开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。总行程：开关开距+开关超行程。第二部分：面板介绍2.1面板布置图2.2时间测试端口第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页面板左上角插座为时间测试端口。将时间测试线一端插入面板左上角时间测试端口另一端连接被测仪器A相B相C相。接线如上右图。公共端插口连接测试线至各相断口动触头(动触头相互短路连接汇合)。约定:A1端口对应端口安装传感器。2.3交流电源输入请用本公司提供的电源线连接到仪器侧面的电源插口,打开电源开关仪器便可以正常工作,如连接好后仪器不能工作请检查保险丝。电源要求∶现场交流电源应符合220V±10%,50Hz工频电源。使用时最好将仪器接地。2.4直流电源操作开机后可请选择内电源或外电源,如选择内电源触发则由本仪器第7页共14页第6页共14页编号：时间：2...
