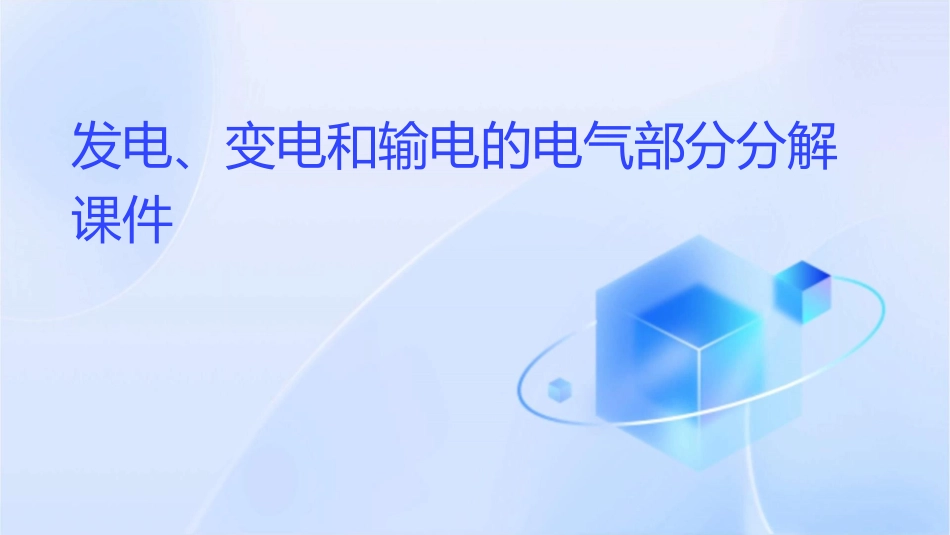

发电变电和输电的电气部分分解课件VIP免费

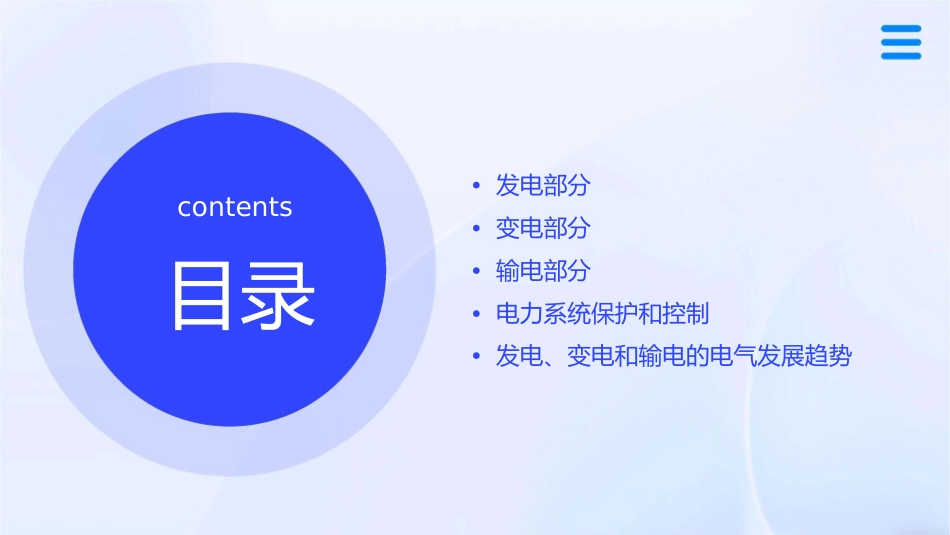

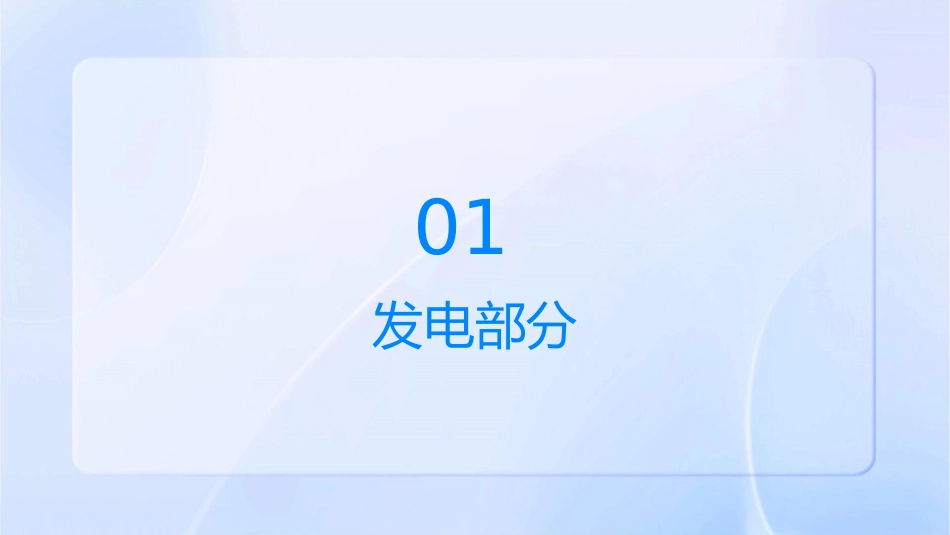

发电、变电和输电的电气部分分解课件•发电部分contents•变电部分•输电部分目录•电力系统保护和控制•发电、变电和输电的电气发展趋势01发电部分火力发电总结词利用化石燃料（如煤、石油、天然气）燃烧产生的热能转换为电能。详细描述火力发电是最常见的发电方式之一，通过燃烧化石燃料产生蒸汽或热能，驱动涡轮机转动，进而发电。其优点是技术成熟、成本低，但同时也面临着环境污染和能源消耗的问题。水力发电总结词利用水能驱动水轮机转动，进而发电。详细描述水力发电利用水位落差或水流的力量，驱动水轮机转动，从而产生电能。其优点是可再生、环保，但同时也受到地理位置和自然条件的限制。核能发电总结词利用核反应产生的热能转换为电能。详细描述核能发电是利用核裂变或核聚变反应产生的热能，通过蒸汽轮机转换为电能。其优点是能量密度高、碳排放低，但同时也存在着放射性废料处理和安全问题。02变电部分变压器的工作原理变压器的工作原理是利用电磁感应原理，通过一次绕组和二次绕组之间的磁场耦合，实现电压、电流和阻抗的变换。变压器通过改变一次绕组和二次绕组的匝数比，实现电压的升高或降低。当交流电源施加在一次绕组上时，产生变化的磁场，该磁场在二次绕组中产生感应电动势，从而产生输出电压和电流。变电站的组成和功能变电站是电力系统的重要组成部分，负责将发电厂发出的电能进行变压、分配和传输。变电站的主要设备包括变压器、开关设备、避雷器、母线等，这些设备共同作用，实现电能的变换和传输。变电站的功能是将不同电压等级的电网进行连接，实现电能的汇集、分配和传输，保障电力系统的安全、稳定和经济运行。变压器的维护和检修变压器的维护和检修是保证其正常运行的重要措施，主要包括日常检查、定期维护和故障处理等方面。日常检查包括检查变压器外观、油位、冷却系统等，发现问题及时处理。定期维护包括清洗变压器、检查紧固件、测量绝缘电阻等，以保持变压器的良好状态。故障处理包括对变压器异常现象的分析和处理，如过载、短路、接地等，及时排除故障，确保变压器的安全运行。03输电部分高压输电高压输电是指利用高压交流电进行远距离输电的技术。高压输电的电压一般在200kV以上，通过提高电压可以减小电流，从而减小线路损耗和线路电抗，实现远距离输电。高压输电线路通常采用三相交流输电方式，具有输送容量大、传输距离远、线路损耗低等优点。直流输电直流输电是指利用直流电进行远距离输电的技术。直流输电的电压一般为数千伏至上万伏，电流相对较小，因此线路损耗较小，传输效率较高。此外，直流输电还可以实现不同频率或不同相位系统的互联，具有较好的调节和控制性能。智能电网智能电网是指利用先进的信息、通信和控制技术对传统电网进行智能化升级改造。智能电网可以实现电网的信息化、自动化和互动化，提高电网的可靠性、安全性和经济性。智能电网可以实时监测和控制电网运行状态，优化资源配置，提高能源利用效率，同时还可以支持可再生能源的接入和分布式能源的发展。04电力系统保护和控制继电保护装置继电保护装置是电力系统中的重要组成部分，用于快速切除故障元件，防止事故扩大，保证系统安全稳定运行。继电保护装置由互感器、测量元件、逻辑元件和执行元件组成，通过比较电力系统正常运行状态和故障状态下的电气量变化，判断是否发生故障，并采取相应的措施切除故障元件。自动控制系统自动控制系统在电力系统中发挥着重要的调节和控制作用，能够根据系统的运行状态和负荷变化，自动调节发电机的出力，维持系统频率和电压稳定。自动控制系统通过接收各种传感器和测量装置的信号，对发电机的出力进行实时调节，同时根据调度中心的指令，对负荷进行合理分配和控制。调度自动化系统调度自动化系统是电力系统调度的重要组成部分，能够实现远程监控、数据采集和信息共享等功能，提高调度效率和准确性。调度自动化系统通过通信网络将发电厂、变电站和调度中心等各部分连接起来，实现实时数据采集、远程监控和信息共享等功能，为调度员提供全面、准确的数据支持，提高电力系统的调度效率和安全性。VS05发电、变电和输电的电气发展趋...
