发动机点火系课件VIP免费

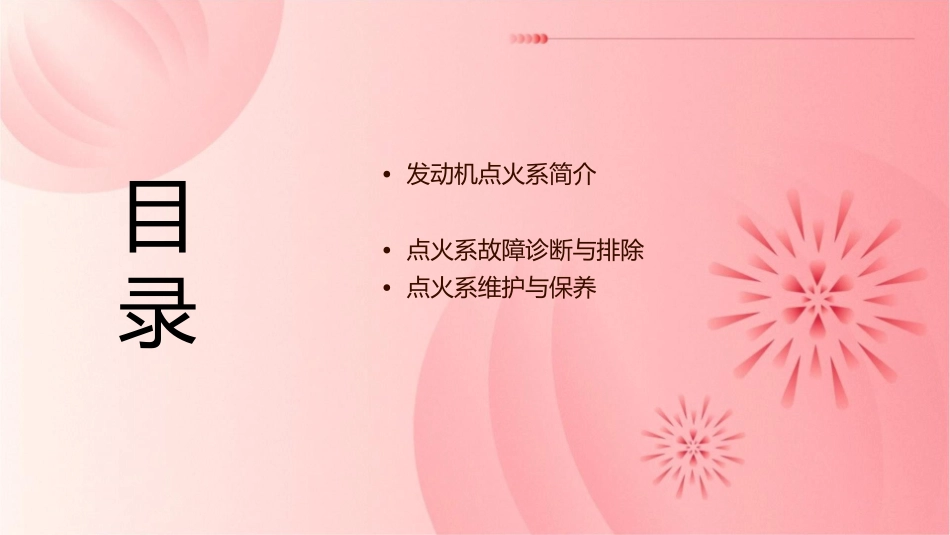

发动机点火系课件•发动机点火系简介目录•点火系故障诊断与排除•点火系维护与保养01发动机点火系简介点火系的定义与作用点火系的定义点火系是发动机中负责产生和传递电火花的部分，其作用是将电源的低压电转化为高压电，以点燃气缸内的混合气。点火系的作用点火系的主要作用是将电源的低压电转化为高压电，以点燃气缸内的混合气，从而推动活塞运动，使发动机运转。点火系的组成与工作原理点火系的组成点火系通常由电源、点火线圈、分电器、火花塞等部分组成。工作原理当点火线圈的初级线圈接通电源时，电流通过初级线圈产生磁场，当断开电源时，磁场迅速消失，次级线圈感应出高压电，通过分电器或直接传递到火花塞，产生电火花并点燃混合气。点火系的发展历程传统点火系微电脑控制点火系微电脑控制点火系是最新一代的点火系统，它采用微电脑技术对点火提前角进行精确控制，进一步提高了发动机的性能和燃油经济性。传统点火系采用机械式分电器和磁电机等部件，结构简单但可靠性较低。电子点火系随着电子技术的发展，电子点火系逐渐取代了传统点火系，它采用晶体管和集成电路等电子元件，提高了点火性能和可靠性。02点火系部件详解点火线圈工作原理点火线圈内部有初级线圈和次级线圈，当点火信号触发时，初级线圈通电产生磁场，次级线圈感应出高电压传递给火花塞。作用将低电压转换为高电压，为火花塞提供足够的能量以点燃混合气。维护与更换点火线圈长时间工作可能导致性能下降或损坏，需定期检查，如有故障需及时更换。分电器作用工作原理维护与更换将点火线圈产生的高电压按照气缸顺序分配给各缸火花塞。分电器内部有转子、凸轮等部件，随着发动机的转动，凸轮触发点火信号，使分电器按顺序将高电压传递给各缸火花塞。分电器长时间工作可能导致磨损或故障，需定期检查，如有故障需及时更换。高压线与火花塞作用高压线负责将点火线圈产生的高电压传递给火花塞，火花塞则负责点燃混合气。工作原理当点火线圈产生高电压时，高压线将此电压传递给火花塞，使火花塞电极间隙产生电火花，点燃混合气。维护与更换高压线和火花塞长时间工作可能导致性能下降或损坏，需定期检查，如有故障需及时更换。点火控制模块作用控制点火线圈的工作，决定何时产生高电压并传递给火花塞。工作原理点火控制模块接收来自发动机控制单元的信号，根据发动机工况和转速等因素决定何时触发点火线圈，产生高电压并传递给火花塞。维护与更换点火控制模块长时间工作可能导致性能下降或故障，需定期检查，如有故障需及时更换。03点火系故障诊断与排除点火系常见故障01020304火花塞故障点火线圈故障高压线故障点火控制模块故障如积碳、电极磨损等，导致点如线圈老化、绝缘层损坏等，如线路断裂、接触不良等，造成高压电无法传输。如内部元件损坏、程序错误等，导致点火控制失灵。火不良。影响点火能量。故障诊断工具与流程使用诊断工具观察故障现象初步检查深入诊断如示波器、万用表等，检测点火系各元件的工作状态。利用诊断工具进行深入检测，确定故障部位和原因。根据故障表现，分析可检查线路连接、元件外观等，排除明显故障。能的原因和部位。故障排除方法与案例分析修复线圈或更换修复或更换控制模块针对点火线圈故障，修复或更换点火线圈。针对点火控制模块故障，修复或更换控制模块。更换火花塞更换高压线案例分析针对实际故障案例，分析排除过程和经验教训。针对火花塞故障，需要更换合针对高压线故障，更换合格的高压线。格的火花塞。04点火系维护与保养点火系保养的重要性确保发动机正常运行点火系是发动机的关键部分，保养得当可以确保其正常运行，延长发动机使用寿命。提高燃油经济性点火系正常工作有助于燃油充分燃烧，提高燃油经济性。防止发动机故障定期保养点火系可以预防因点火系故障导致发动机无法正常启动或运转。点火系日常维护项目检查点火线束和连接器清洁火花塞保持线束和连接器干燥、清洁，确保良好的导电性。定期清洁火花塞，去除积碳和污垢，保证火花塞间隙正常。检查点火线圈检查高压线检查点火线圈是否损坏，确保其绝缘性能良高压线应无破损、老化现象，固定良好。好。点火系维修注...
