冲裁件的质量分析课件VIP专享VIP免费

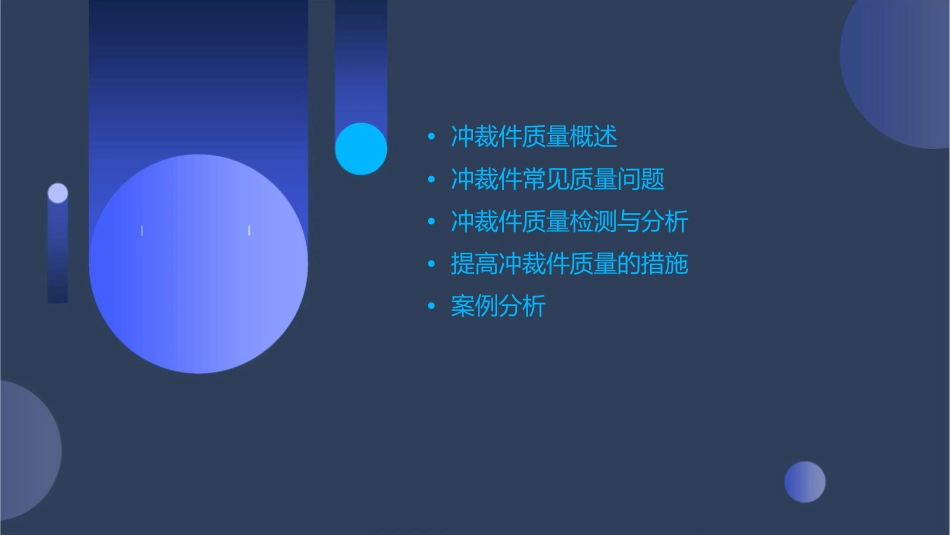

•冲裁件质量概述•冲裁件常见质量问题•冲裁件质量检测与分析•提高冲裁件质量的措施•案例分析冲裁件质量的重要性010203确保产品性能提升生产效率满足市场需求影响冲裁件质量的因素材料质量模具设计工艺参数操作人员技能原材料的质量直接影响冲裁件的质量，包括材料的硬度、厚度、表面质量等。冲裁过程中的工艺参数，如压力、速度、温度等，都会对冲裁件的质量产生影响。模具设计不合理、结构不科学、制造精度差等都会影响冲裁件的质量。操作人员的技能水平和工作态度也是影响冲裁件质量的重要因素。冲裁件质量标准与检测方法质量标准检测方法尺寸偏差总结词详细描述尺寸偏差可能是由于模具制造误差、安装调整不当、磨损等原因造成的。它可能导致装配困难、产品性能下降或不合格。毛刺过大总结词详细描述翘曲与扭曲总结词翘曲与扭曲是指冲裁件在形状和尺寸上出现的变形现象，影响产品的平整度和装配精度。详细描述翘曲与扭曲可能是由于材料性质、模具结构设计、冲裁工艺参数等因素引起的。通过改进模具设计和优化冲裁工艺参数可以有效减少翘曲与扭曲。表面粗糙度不合格总结词详细描述撕裂与拉断总结词撕裂与拉断是指冲裁过程中，材料因受到不均匀的拉力而产生的缺陷。详细描述撕裂与拉断可能是由于材料内部应力、模具结构设计不合理或冲裁速度过快等原因造成的。通过加强材料预处理、优化模具设计和控制冲裁速度可以有效减少撕裂与拉断的发生。检测设备与工具显微镜试验机、。测量工具检测辅助工具检测流程与步骤尺寸测量外观检查机械性能测试准备样品数据分析质量数据分析方法数据统计对检测数据进行统计，计算各项指标的平均值、标准差等统计量，以评估冲裁件的质量水平。图表分析通过绘制图表，如直方图、散点图等，直观地展示数据分布、趋势和异常值，便于发现问题和改进方向。对比分析将实际检测数据与标准或目标值进行对比，评估冲裁件的质量符合程度。原因分析针对检测中发现的问题或异常，进行深入的原因分析，找出影响冲裁件质量的因素，为改进和优化提供依据。优化模具设计模具设计是影响冲裁件质量的关键因素之一。通过优化模具设计，可以减小冲裁件的尺寸误差、提高产品精度和降低不良率。优化模具设计包括合理选择模具材料、优化模具结构和采用先进的加工工艺等措施。控制原材料质量010302原材料的质量直接影响冲裁件的质量和性能。控制原材料质量包括选择合适的材料、确保材料的一致性和稳定性，以及进行必要的材料检验和质量控制。原材料的质量控制可以有效减少生产过程中的不良品和废品率。提高冲裁工艺参数的准确性冲裁工艺参数的准确性对冲裁件的质通过不断优化和调整工艺参数，可以提高冲裁件的质量和降低生产成本。量具有重要影响。提高冲裁工艺参数的准确性包括精确控制冲裁速度、合理选择压力和间隙等参数。加强生产过程中的质量控制生产过程中的质量控制是确保冲裁件质量的重要环节。加强生产过程中的质量控制包括通过加强生产过程中的质量控制，可以减少生产过程中的不良品和废品率，提高冲裁件的整体质量。实施严格的生产过程监控、定期进行设备维护和检查，以及及时处理和反馈质量问题。案例一：某零件尺寸偏差问题分析案例二：毛刺过大问题的解决措施总结词：毛刺过大详细描述：冲裁过程中出现毛刺过大的问题，可能影响零件的装配和使用性能。解决方案：优化模具设计和刃口参数，减少毛刺的产生；采用适当的润滑剂，降低摩擦力；定期对模具进行研磨和抛光，保持刃口锋利。案例三：翘曲与扭曲问题的改进方案总结词详细描述解决方案案例四：表面粗糙度不合格的改善措施总结词详细描述解决方案案例五：某零件撕裂与拉断的预防措施总结词详细描述解决方案
