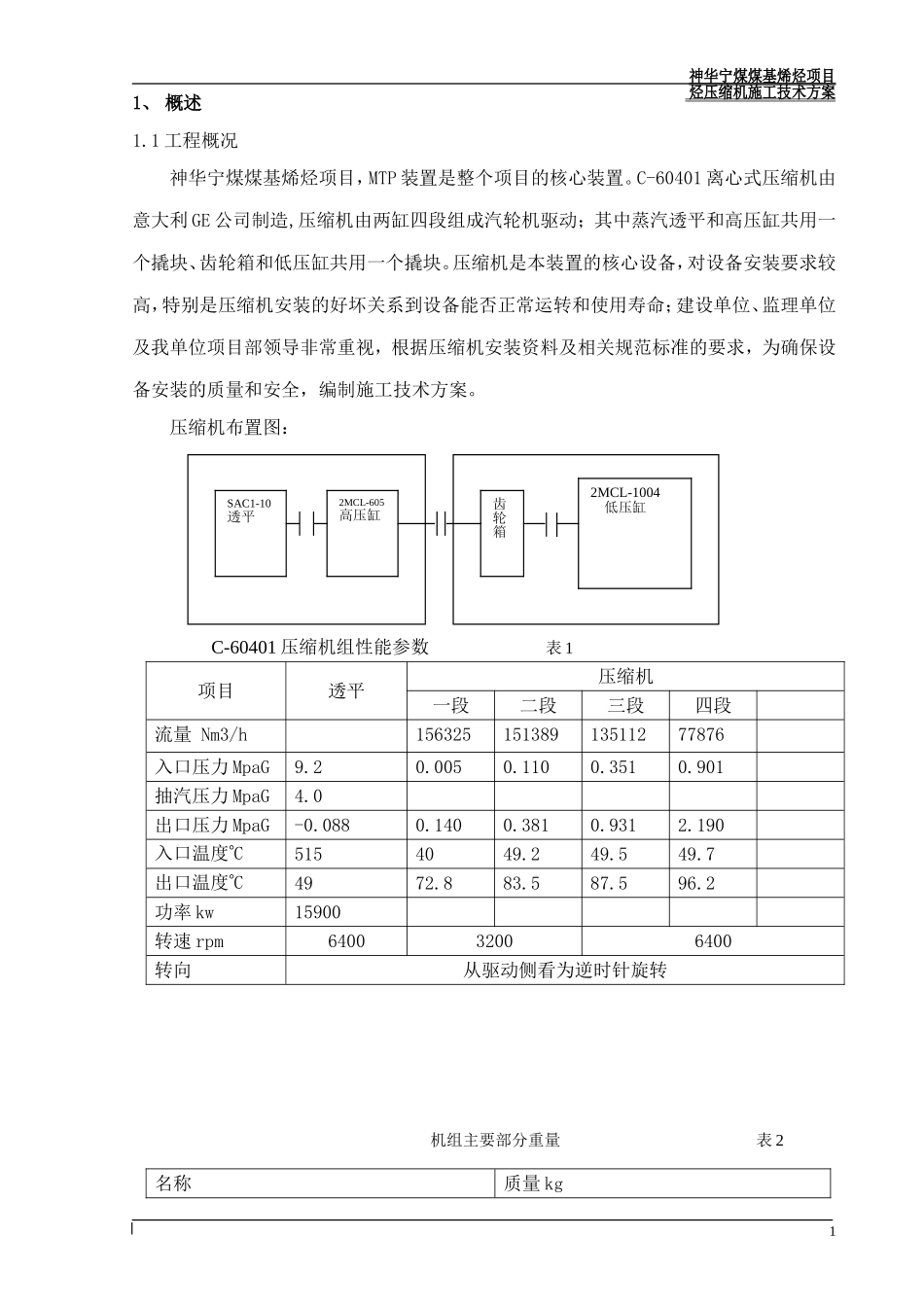

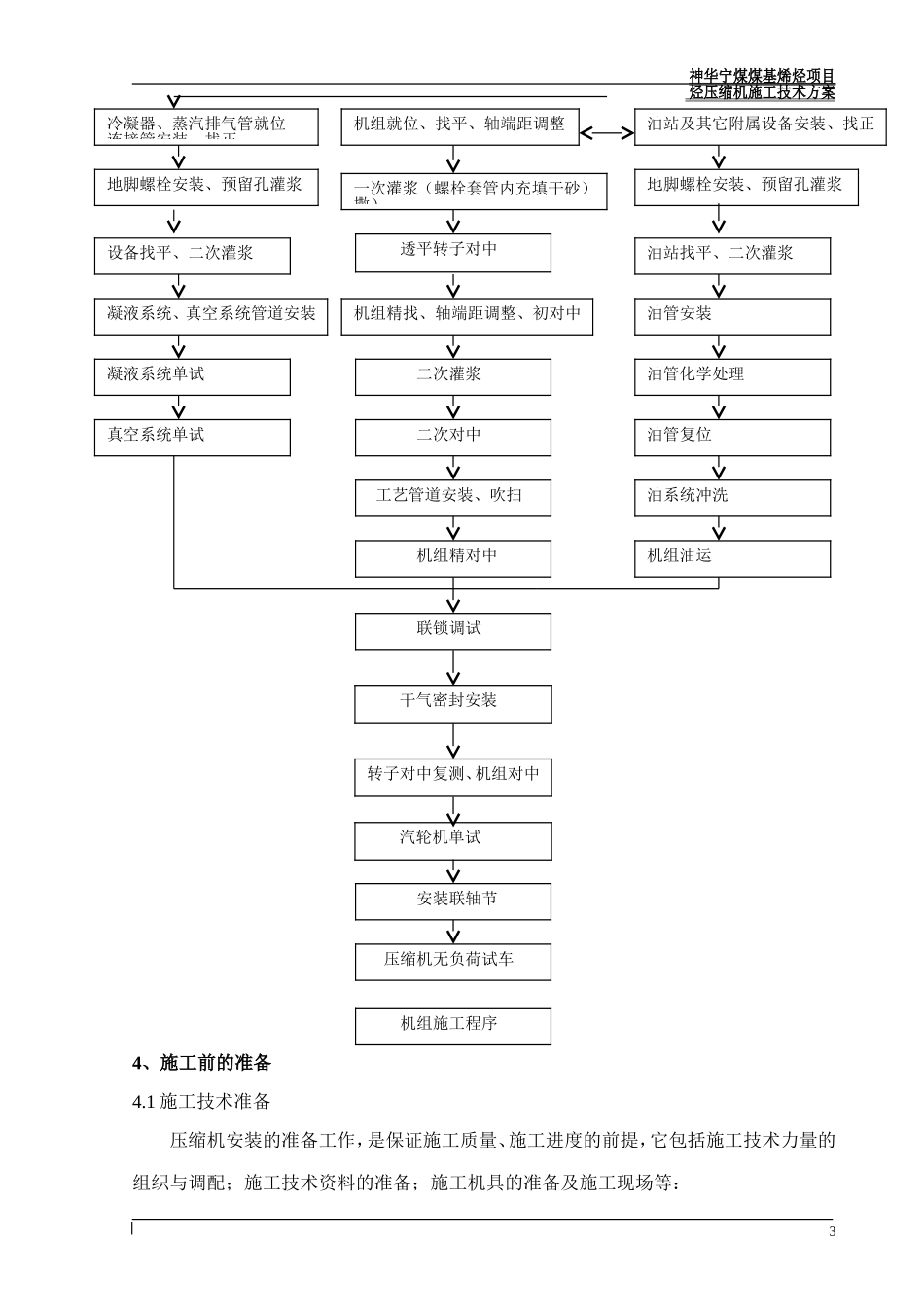

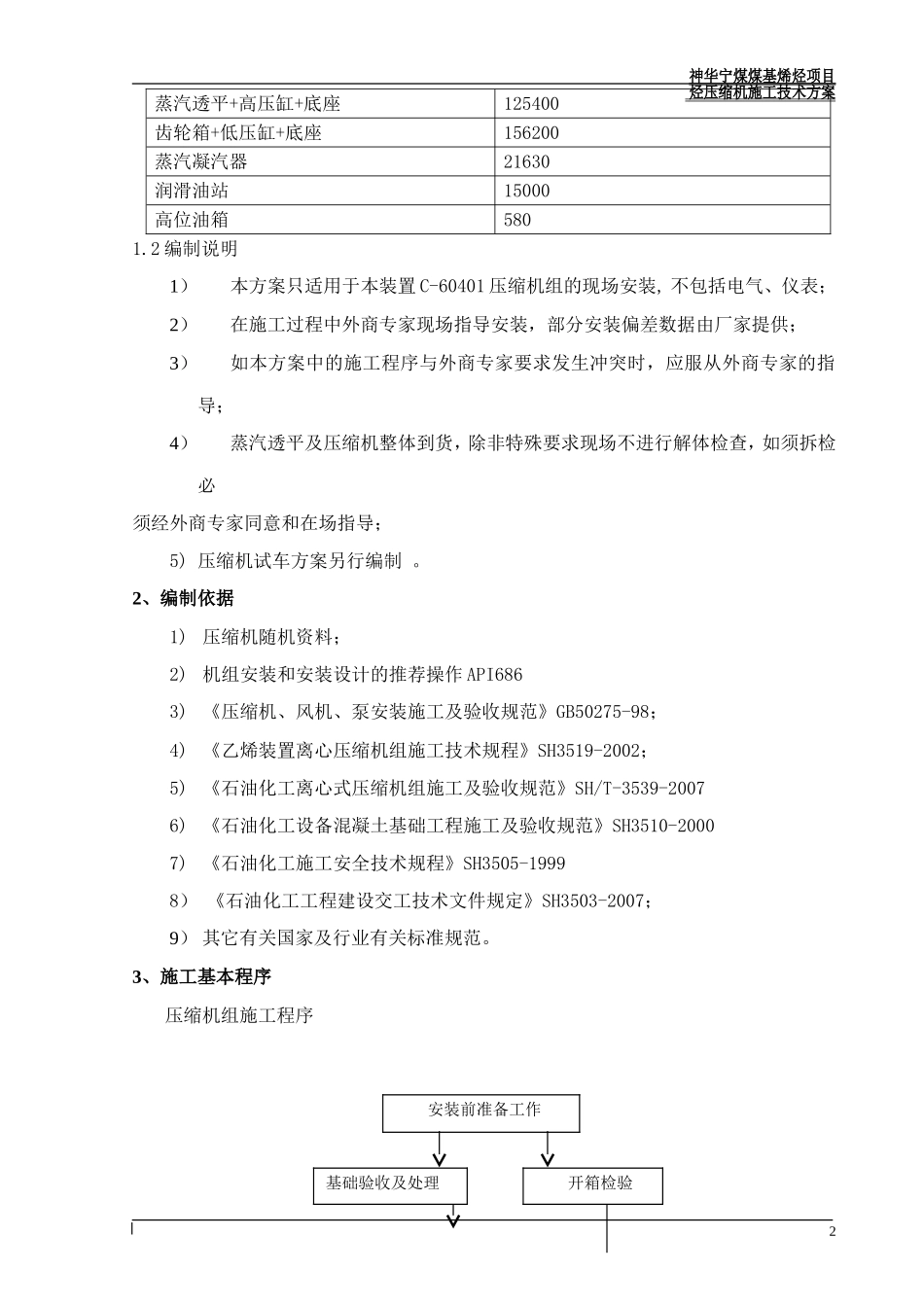

神华宁煤煤基烯烃项目烃压缩机施工技术方案1、概述1.1工程概况神华宁煤煤基烯烃项目，MTP装置是整个项目的核心装置。C-60401离心式压缩机由意大利GE公司制造,压缩机由两缸四段组成汽轮机驱动；其中蒸汽透平和高压缸共用一个撬块、齿轮箱和低压缸共用一个撬块。压缩机是本装置的核心设备，对设备安装要求较高，特别是压缩机安装的好坏关系到设备能否正常运转和使用寿命；建设单位、监理单位及我单位项目部领导非常重视，根据压缩机安装资料及相关规范标准的要求，为确保设备安装的质量和安全，编制施工技术方案。压缩机布置图：C-60401压缩机组性能参数表1项目透平压缩机一段二段三段四段流量Nm3/h15632515138913511277876入口压力MpaG9.20.0050.1100.3510.901抽汽压力MpaG4.0出口压力MpaG-0.0880.1400.3810.9312.190入口温度C5154049.249.549.7出口温度C4972.883.587.596.2功率kw15900转速rpm640032006400转向从驱动侧看为逆时针旋转机组主要部分重量表2名称质量kg1SAC1-10透平2MCL-605高压缸齿轮箱2MCL-1004低压缸神华宁煤煤基烯烃项目烃压缩机施工技术方案蒸汽透平+高压缸+底座125400齿轮箱+低压缸+底座156200蒸汽凝汽器21630润滑油站15000高位油箱5801.2编制说明1）本方案只适用于本装置C-60401压缩机组的现场安装,不包括电气、仪表；2）在施工过程中外商专家现场指导安装，部分安装偏差数据由厂家提供；3）如本方案中的施工程序与外商专家要求发生冲突时，应服从外商专家的指导；4）蒸汽透平及压缩机整体到货，除非特殊要求现场不进行解体检查，如须拆检必须经外商专家同意和在场指导；5)压缩机试车方案另行编制。2、编制依据1)压缩机随机资料；2)机组安装和安装设计的推荐操作API6863)《压缩机、风机、泵安装施工及验收规范》GB50275-98；4)《乙烯装置离心压缩机组施工技术规程》SH3519-2002；5)《石油化工离心式压缩机组施工及验收规范》SH/T-3539-20076)《石油化工设备混凝土基础工程施工及验收规范》SH3510-20007)《石油化工施工安全技术规程》SH3505-19998）《石油化工工程建设交工技术文件规定》SH3503-2007；9）其它有关国家及行业有关标准规范。3、施工基本程序压缩机组施工程序2基础验收及处理开箱检验安装前准备工作神华宁煤煤基烯烃项目烃压缩机施工技术方案4、施工前的准备4.1施工技术准备压缩机安装的准备工作，是保证施工质量、施工进度的前提，它包括施工技术力量的组织与调配；施工技术资料的准备；施工机具的准备及施工现场等：3机组就位、找平、轴端距调整一次灌浆（螺栓套管内充填干砂）撒）机组精找、轴端距调整、初对中二次对中二次灌浆工艺管道安装、吹扫机组精对中安装联轴节压缩机无负荷试车机组施工程序油站及其它附属设备安装、找正地脚螺栓安装、预留孔灌浆油站找平、二次灌浆油管安装油管化学处理油系统冲洗油管复位机组油运联锁调试冷凝器、蒸汽排气管就位连接管安装、找正地脚螺栓安装、预留孔灌浆设备找平、二次灌浆凝液系统、真空系统管道安装凝液系统单试真空系统单试汽轮机单试干气密封安装透平转子对中转子对中复测、机组对中神华宁煤煤基烯烃项目烃压缩机施工技术方案1）根据施工图纸、规范及有关资料编制施工方案、技术措施和安装材料预算；2）根据机组的技术要求及安装工程量，调配班组，进行技术力量的搭配；3）施工人员熟悉设备安装技术资料，包括设备出厂技术文件、设备安装工具使用说明书、设备装箱单及合格证等；4）按施工方案要求准备必要的施工机具及安装消耗材料；5）进行各项技术交底及安全交底及时填写各项交底记录；6）现场机组安装人员由GE专家进行培训。4.2施工场地的准备：1）基础施工完，混凝土强度达设计强度75%以上，并复查合格；2)厂房内土建施工基本结束，所有杂物已清除；3）施工现场具备安装条件，道路畅通；4）施工用水、电、气和照明具备使用条件；5)施工现场配备必要的消防设施；6)厂房内二层平台、劳保防护施工完毕。5、设备开箱检验1）机组到货后，由建设单位、监理单位、设备保管单位、制造厂和施工单位各方共同进行开箱检验，按照装箱单和施工图纸核对箱数、箱号及设备位号、名称、型号，并核实零、部...
