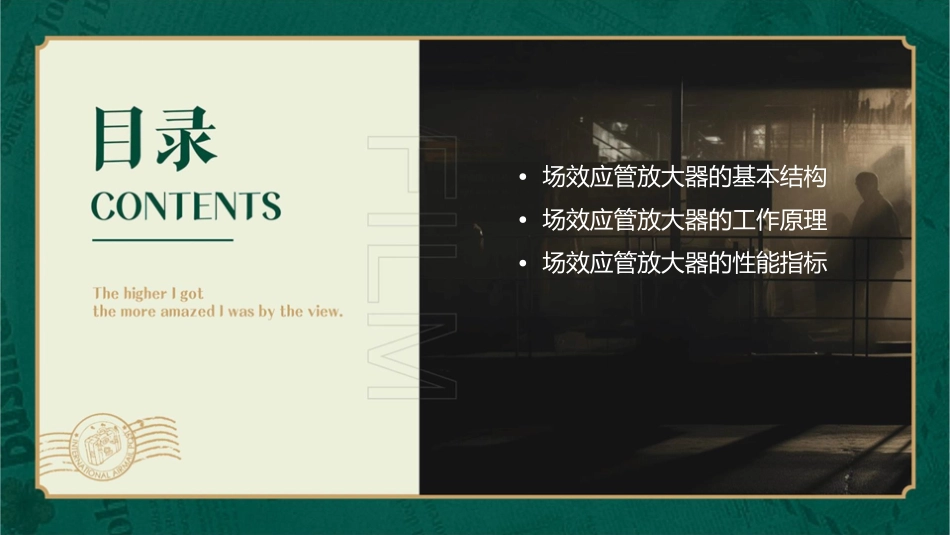

场效应管放大器课件•场效应管放大器的基本结构•场效应管放大器的工作原理•场效应管放大器的性能指标定义与工作原理定义工作原理场效应管放大器的特点高输入阻抗低噪声宽频带高效能场效应管放大器具有很高的输入阻抗，可以减少信号源的负担。由于场效应管放大器的噪声较低，因此可以获得较高的信噪比。场效应管放大器具有较宽的频带，适用于宽带信号的放大。场效应管放大器具有较高的能量转换效率，能够减少能源消耗。场效应管放大器的应用场景01020304音频放大通信系统测量仪器自动控制系统输入级输入级是放大器的起始部分，负责接收微弱信号并将其传输到后续的放大级。输入级通常由一个场效应管（FET）或双极晶体管（BJT）组成，用于实现信号的电压放大。输入级的电路设计需要考虑到信号源的内阻、输入信号的幅度和频率特性等因素。输出级输出级是放大器的最后一级，负责将放大的信号传输到负载。输出级通常由功率放大晶体管组成，能够提供足够的电流和电压来驱动负载。输出级的电路设计需要考虑到负载阻抗、信号的失真和效率等因素。偏置电路偏置电路是用来设置和稳定放大器各级的工作点的电路。偏置电路通常由电阻、电容和二极管等元件组成，能够为放大器提供稳定的直流工作点。偏置电路的设计需要考虑到温度稳定性、噪声和功耗等因素。电压控制电流源场效应管是一种电压控制电流源器件，其源极和漏极之间的电流由栅极电压控制。场效应管具有高输入阻抗、低输出阻抗和良好的线性特性，使其成为放大器和其他电子电路中的理想器件。当栅极电压增加时，场效应管内部的电场增强，导致源极和漏极之间的电流增加。跨导跨导是描述场效应管放大能力的参数，表示栅极电压变化与源极和漏极之间电流变化的比率。跨导越大，场效应管的放大能力越强。跨导与场效应管的源极和漏极之间的电阻有关，电阻越大，跨导越小。转移特性曲线转移特性曲线是描述场效应管栅极电压与源极和漏极之间电流关系的曲线。在转移特性曲线上，随着栅极电压的增加，源极和漏极之间的电流也相应增加。转移特性曲线可以用来分析场效应管的放大性能和动态特性，以及确定电路的工作点。电压放大倍数电流放大倍数电流放大倍数是指输出电流与输入电流之比，也是衡量放大器放大能力的重要指标。电流放大倍数越大，说明放大器的放大能力越强。电流放大倍数通常由场效应管的跨导决定，可以通过调整栅极和源极之间的电压差来改变。通频带宽度输入电阻和输出电阻01020304输入电阻是指场效应管放大器输入端的等效电阻，是衡量输入信号被衰减的程度。输出电阻是指场效应管放大器输出端的等效电阻，是衡量输出信号的负载能力。输入电阻越大，说明输入信号的衰减越小，信号质量越好。输出电阻越小，说明输出信号的负载能力越强，能够驱动更多的负载。在音频放大器中的应用总结词详细描述在运算放大器中的应用总结词运算放大器是一种用于信号处理的电子器件，而场效应管放大器在其中扮演着关键的角色。详细描述运算放大器通常由两个或更多的场效应管组成，用于实现电压放大、电流放大、加减法、滤波等功能。它们在模拟电路、信号处理、控制系统等领域有着广泛的应用。在无线通信系统中的应用总结词详细描述调试方法静态工作点的调试输入和输出匹配调试。动态调试环境适应性调试优化技巧合理选择元件优化电路布局调整偏置电路采用负反馈技术常见问题与解决方案噪声过大增益不足失真严重稳定性差THANKS感谢观看
