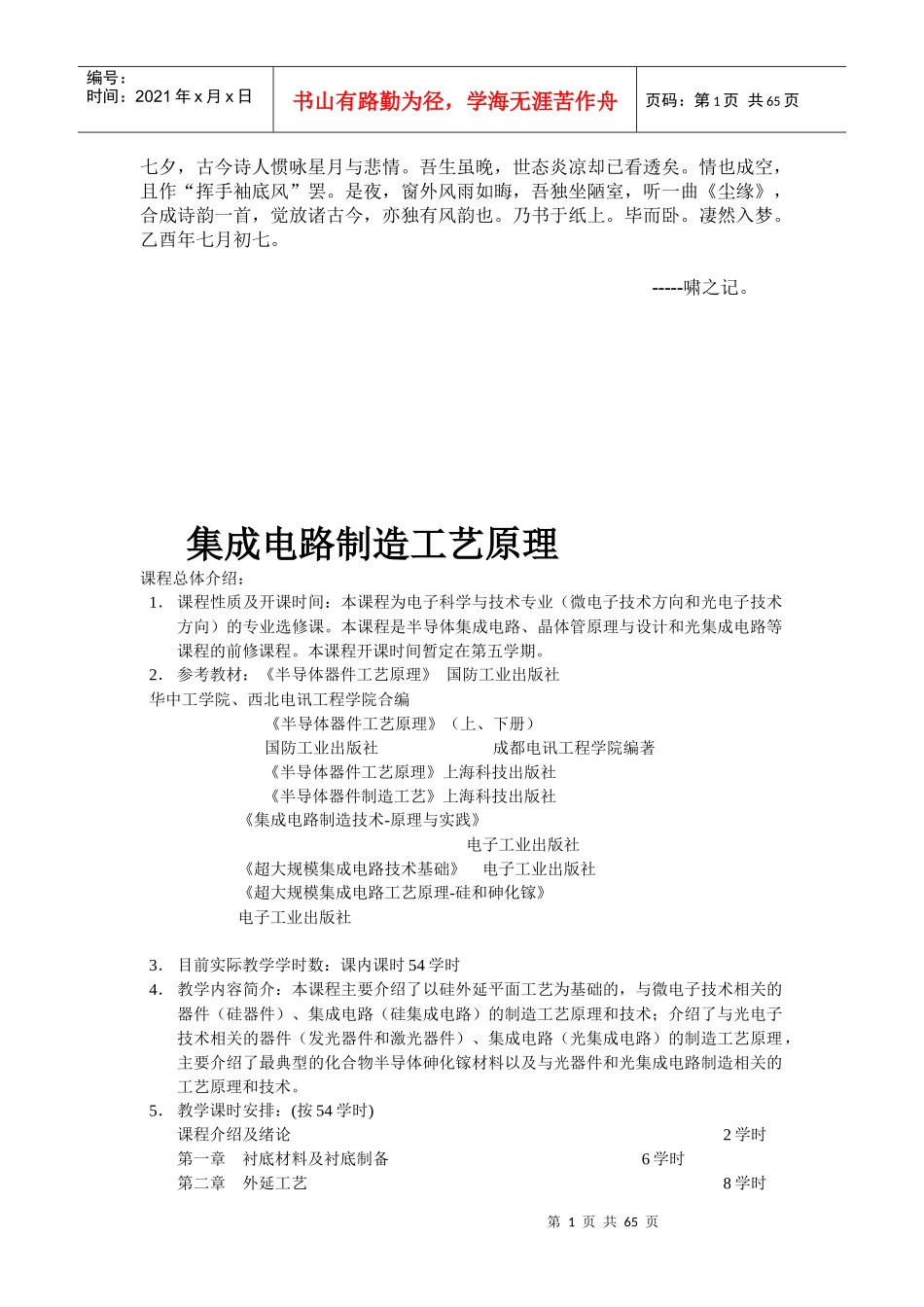

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页七夕，古今诗人惯咏星月与悲情。吾生虽晚，世态炎凉却已看透矣。情也成空，且作“挥手袖底风”罢。是夜，窗外风雨如晦，吾独坐陋室，听一曲《尘缘》，合成诗韵一首，觉放诸古今，亦独有风韵也。乃书于纸上。毕而卧。凄然入梦。乙酉年七月初七。-----啸之记。集成电路制造工艺原理课程总体介绍：1．课程性质及开课时间：本课程为电子科学与技术专业（微电子技术方向和光电子技术方向）的专业选修课。本课程是半导体集成电路、晶体管原理与设计和光集成电路等课程的前修课程。本课程开课时间暂定在第五学期。2．参考教材：《半导体器件工艺原理》国防工业出版社华中工学院、西北电讯工程学院合编《半导体器件工艺原理》（上、下册）国防工业出版社成都电讯工程学院编著《半导体器件工艺原理》上海科技出版社《半导体器件制造工艺》上海科技出版社《集成电路制造技术-原理与实践》电子工业出版社《超大规模集成电路技术基础》电子工业出版社《超大规模集成电路工艺原理-硅和砷化镓》电子工业出版社3．目前实际教学学时数：课内课时54学时4．教学内容简介：本课程主要介绍了以硅外延平面工艺为基础的，与微电子技术相关的器件（硅器件）、集成电路（硅集成电路）的制造工艺原理和技术；介绍了与光电子技术相关的器件（发光器件和激光器件）、集成电路（光集成电路）的制造工艺原理，主要介绍了最典型的化合物半导体砷化镓材料以及与光器件和光集成电路制造相关的工艺原理和技术。5．教学课时安排：(按54学时)课程介绍及绪论2学时第一章衬底材料及衬底制备6学时第二章外延工艺8学时第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页第三章氧化工艺7学时第四章掺杂工艺12学时第五章光刻工艺3学时第六章制版工艺3学时第七章隔离工艺3学时第八章表面钝化工艺5学时第九章表面内电极与互连3学时第十章器件组装2学时课程教案:课程介绍及序论（2学时）内容：课程介绍：1教学内容1.1与微电子技术相关的器件、集成电路的制造工艺原理1.2与光电子技术相关的器件、集成电路的制造1.3参考教材2教学课时安排3学习要求序论：课程内容：1半导体技术概况1.1半导体器件制造技术1.1.1半导体器件制造的工艺设计1.1.2工艺制造1.1.3工艺分析1.1.4质量控制1.2半导体器件制造的关键问题1.2.1工艺改革和新工艺的应用1.2.2环境条件改革和工艺条件优化1.2.3注重情报和产品结构的及时调整1.2.4工业化生产2典型硅外延平面器件管芯制造工艺流程及讨论2.1常规npn外延平面管管芯制造工艺流程2.2典型pn隔离集成电路管芯制造工艺流程2.3两工艺流程的讨论2.3.1有关说明2.3.2两工艺流程的区别及原因课程重点：介绍了与电子科学与技术中的两个专业方向（微电子技术方向和光电子技术方向）相关的制造业，指明该制造业是社会的基础工业、是现代化的基础工业，是国家远景规划中置于首位发展的工业。介绍了与微电子技术方向相关的分离器件（硅器件）、集成电路（硅集成电路）的制造工艺原理的内容，指明微电子技术从某种意义上是指大规模集成电路和超大规模集成电路的制造技术。由于集成电路的制造技术是由分离器件的制造技第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页术发展起来的，则从制造工艺上看，两种工艺流程中绝大多数制造工艺是相通的，但集成电路制造技术中包含了分离器件制造所没有的特殊工艺。介绍了与光电子技术方向相关的分离器件、集成电路的制造工艺原理的内容。指明这些器件（发光器件和激光器件）和集成电路（光集成电路）多是由化合物半导体为基础材料的，最常用和最典型的是砷化镓材料，本课程简单介绍了砷化镓材料及其制造器件时相关的工艺技术与原理。在课程介绍中指出了集成电路制造工艺原理的内容是随着半导体器件制造工艺技术发展而发展的、是随着电子行业对半导体器件性能不断提高的要求（小型化、微型化、集成化、以及高频特性功率特性、放大特性的提高）而不断充实的。综观其发展历程，由四十年代末的合金工...
