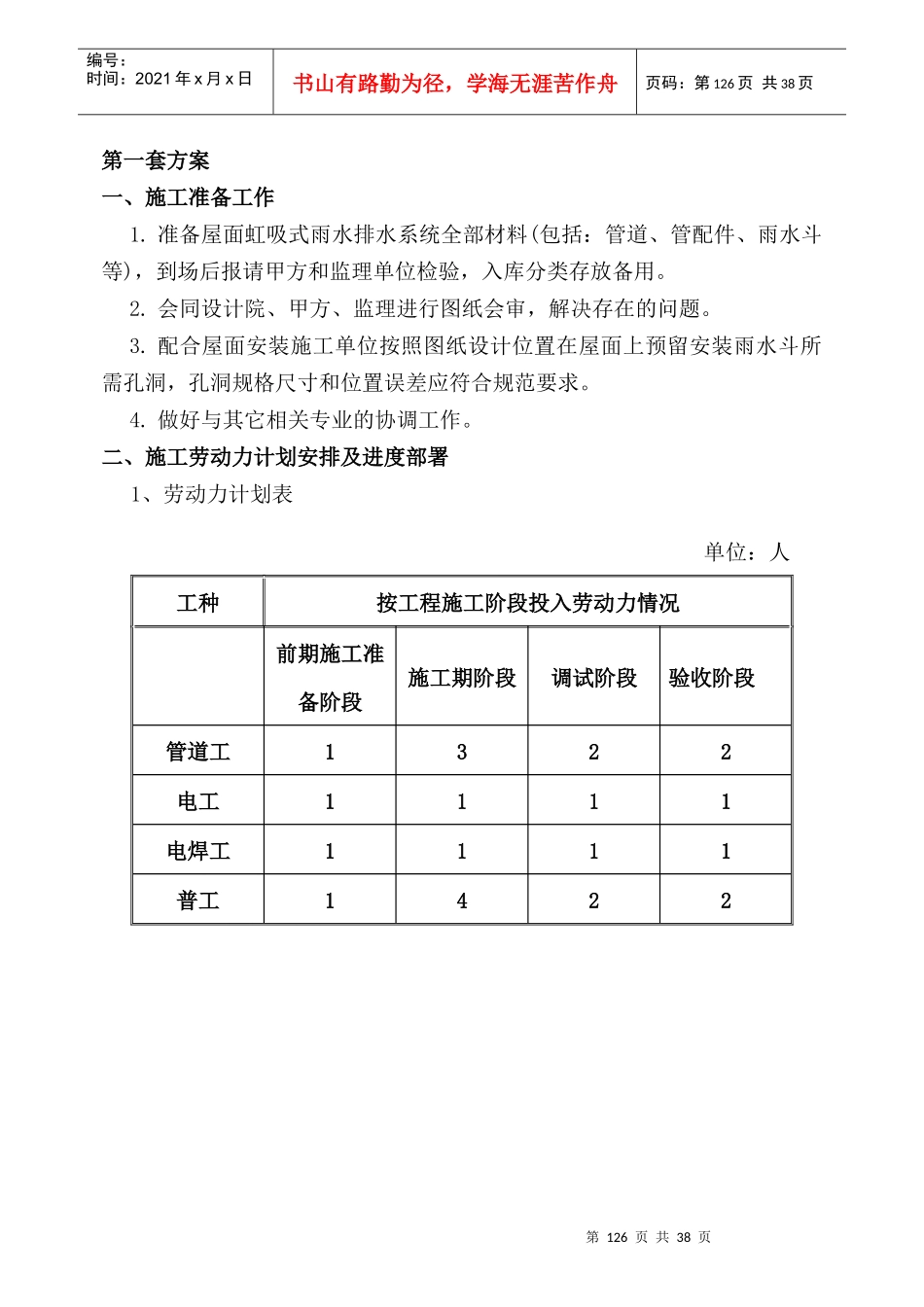

第126页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第126页共38页第一套方案一、施工准备工作1.准备屋面虹吸式雨水排水系统全部材料(包括：管道、管配件、雨水斗等)，到场后报请甲方和监理单位检验，入库分类存放备用。2.会同设计院、甲方、监理进行图纸会审，解决存在的问题。3.配合屋面安装施工单位按照图纸设计位置在屋面上预留安装雨水斗所需孔洞，孔洞规格尺寸和位置误差应符合规范要求。4.做好与其它相关专业的协调工作。二、施工劳动力计划安排及进度部署1、劳动力计划表单位：人工种按工程施工阶段投入劳动力情况前期施工准备阶段施工期阶段调试阶段验收阶段管道工1322电工1111电焊工1111普工1422第127页共38页第126页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第127页共38页3、根据本工程各项工作进度计划，施工工期定为20日历天。第128页共38页第127页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第128页共38页第129页共38页第128页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第129页共38页三、拟投入的主要施工机械设备表第130页共38页第129页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第130页共38页序号设备名称型号规格数量产地制造年份额定功率（KW）生产能力备注1管道切割机Y100L-21中国20062.2KW完好2电锤TE-162德国20072KW完好3角向磨光机BS-1002德国20071.5KW完好4交流电焊机ZX1-3151中国200711KW,220V完好电完第131页共38页第130页共38页T停止点施工准备预埋预留斗体安装下部悬吊管安装立管安装埋地管安装灌水试验验收交工连接水平管编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第131页共38页四、与其它专业的协调配合1、积极配合屋面施工单位施工，在保证屋面防水的前提下，作好屋面雨水斗的安装，贯彻“防排结合”的理念。2、召开工程例会，及时解决虹吸排水工程在安装过程中与水、电、暖通等其它安装专业交叉作业时发生的问题。五、工程施工技术方案1、工艺流程和技术措施1.1系统安装工艺流程1.2技术措施1、管道安装部分应做好以下工作：①、熟悉施工图纸和施工现场。②、按图纸设计的要求，密切配合施工总进度要求，理顺施工程序和系统要求。③、管道支架在加工场地预制，支架上的孔眼要用台钻,经涂刷防锈漆后方能安装。④、按先装大管径干管、立管，后装小管径支管的原则。⑤、配合实际施工要求，分段进行施工、试压和接驳。保证施工质量和施工时间。⑥、施工完毕或安装中断的敞口处，也要做封闭或临时封闭，以防止杂物进入管腔内。⑦、做好材料检验，确保材料及其配件符合要求。第132页共38页第131页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第132页共38页2、虹吸式雨水斗的安装雨水斗与管道的连接：雨水斗与HDPE管道连接采用法兰连接，即利用一个钢塑转换头和一个法兰片实行雨水斗与HDPE管道的连接牢固、施工方便等优点。管道检查口（见右图）安装在压力流排水立管下端,彻底解决了系统管网平时难以维护的问题。该产品安装方便、运行可靠、美观，制作工艺已达到国际先进水平。HDPE管道安装HDPE(高密度聚乙烯)管本身具有良好的抗震性能，但其材质柔软：①HDPE管管道支架最大间距（表一）管径(mm）110125160200250水平管（m）1.101.251.602.002.50立管（m）1.651.872.43.03.75②消能悬吊固定系统（简称二次悬吊系统）消能悬吊固定系统如下图所示，在悬吊管上每间隔≤6米设置一个固定支（吊）架，此点与悬吊梁固定，为不可移动的。因为HDPE管具有膨胀系数较大，但膨胀应力小的特性，所以固定支（吊）架的设置将整段悬吊第133页共38页第132页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第133页共38页管的膨胀变形分解到各固定支（吊）架之间，变形无法目测察觉，起到美观作用，同时HDPE管由于受温度影响产生的膨胀应力由固定支（吊）架传递到消能悬吊梁上被消解，对建筑的结构屋面本体不会产生影响，同样悬吊管的振动也通过支（吊）架传递到...
