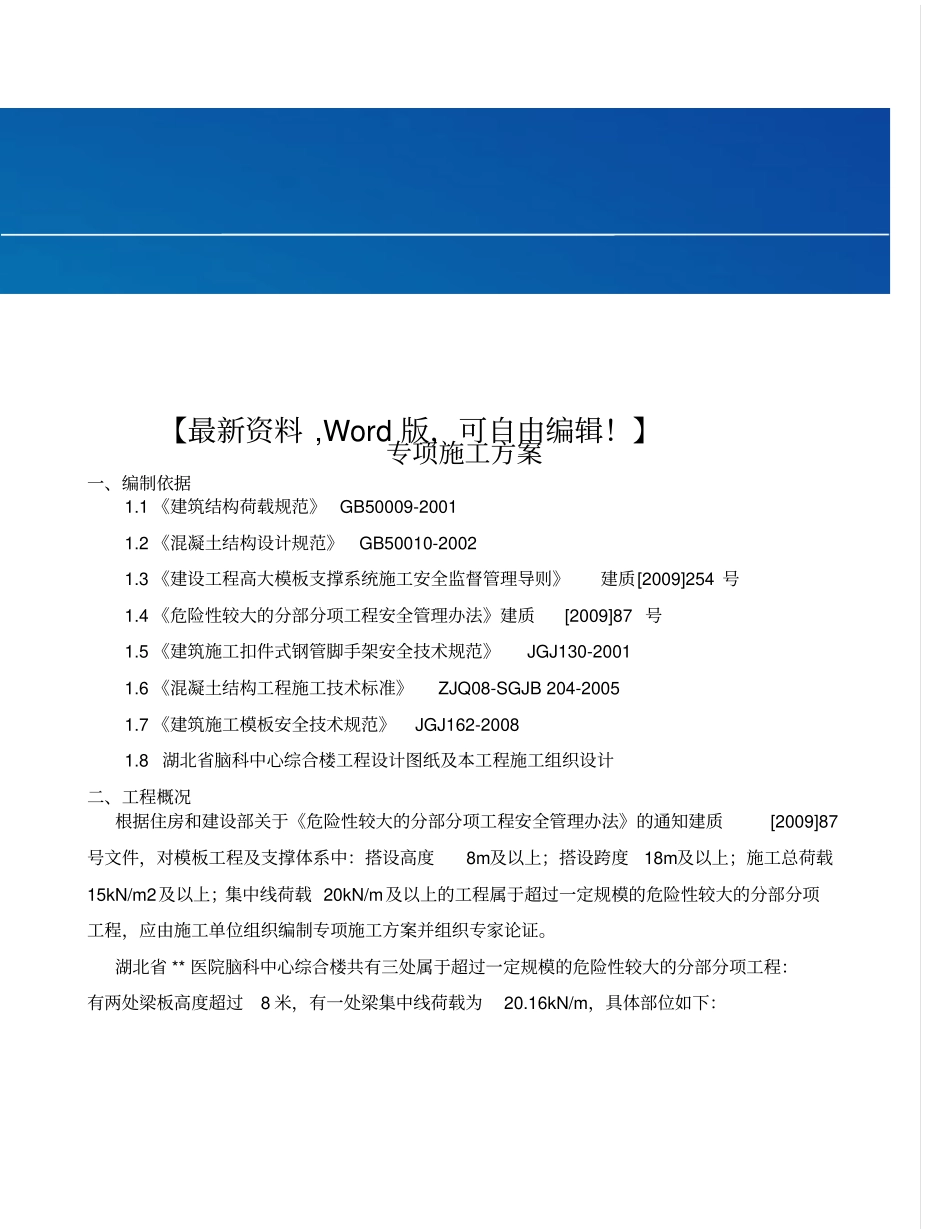

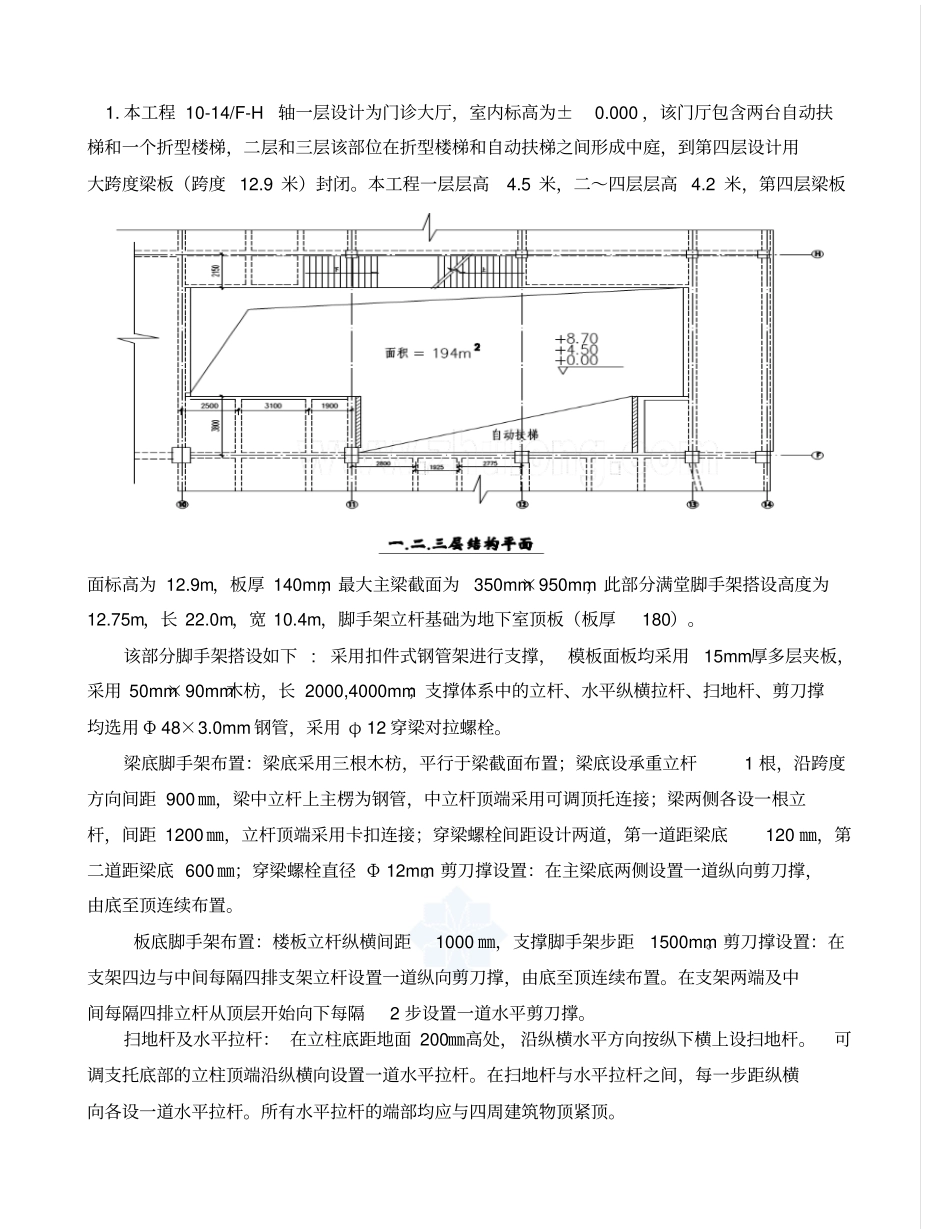

专项施工方案一、编制依据1.1《建筑结构荷载规范》GB50009-20011.2《混凝土结构设计规范》GB50010-20021.3《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254号1.4《危险性较大的分部分项工程安全管理办法》建质[2009]87号1.5《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20011.6《混凝土结构工程施工技术标准》ZJQ08-SGJB204-20051.7《建筑施工模板安全技术规范》JGJ162-20081.8湖北省脑科中心综合楼工程设计图纸及本工程施工组织设计二、工程概况根据住房和建设部关于《危险性较大的分部分项工程安全管理办法》的通知建质[2009]87号文件，对模板工程及支撑体系中：搭设高度8m及以上；搭设跨度18m及以上；施工总荷载15kN/m2及以上；集中线荷载20kN/m及以上的工程属于超过一定规模的危险性较大的分部分项工程，应由施工单位组织编制专项施工方案并组织专家论证。湖北省**医院脑科中心综合楼共有三处属于超过一定规模的危险性较大的分部分项工程：有两处梁板高度超过8米，有一处梁集中线荷载为20.16kN/m，具体部位如下：【最新资料,Word版，可自由编辑！】1.本工程10-14/F-H轴一层设计为门诊大厅，室内标高为±0.000，该门厅包含两台自动扶梯和一个折型楼梯，二层和三层该部位在折型楼梯和自动扶梯之间形成中庭，到第四层设计用大跨度梁板（跨度12.9米）封闭。本工程一层层高4.5米，二～四层层高4.2米，第四层梁板面标高为12.9m，板厚140mm，最大主梁截面为350mm×950mm，此部分满堂脚手架搭设高度为12.75m，长22.0m，宽10.4m，脚手架立杆基础为地下室顶板（板厚180）。该部分脚手架搭设如下:采用扣件式钢管架进行支撑，模板面板均采用15mm厚多层夹板，采用50mm×90mm木枋，长2000,4000mm；支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用Φ48×3.0mm钢管，采用φ12穿梁对拉螺栓。梁底脚手架布置：梁底采用三根木枋，平行于梁截面布置；梁底设承重立杆1根，沿跨度方向间距900㎜，梁中立杆上主楞为钢管，中立杆顶端采用可调顶托连接；梁两侧各设一根立杆，间距1200㎜，立杆顶端采用卡扣连接；穿梁螺栓间距设计两道，第一道距梁底120㎜，第二道距梁底600㎜；穿梁螺栓直径Φ12mm。剪刀撑设置：在主梁底两侧设置一道纵向剪刀撑，由底至顶连续布置。板底脚手架布置：楼板立杆纵横间距1000㎜，支撑脚手架步距1500mm。剪刀撑设置：在支架四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续布置。在支架两端及中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。扫地杆及水平拉杆：在立柱底距地面200㎜高处，沿纵横水平方向按纵下横上设扫地杆。可调支托底部的立柱顶端沿纵横向设置一道水平拉杆。在扫地杆与水平拉杆之间，每一步距纵横向各设一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶。2.本工程-2层1-3/A-D轴设计为锅楼房，锅楼房底部标高为-10.5米，-1层梁板中空，±0.000层梁板面标高为-1.25m，该部分总高9.25米，脚手架搭设高度9.00米，板厚180mm，最大主梁截面为500mm×800mm，跨度6米。此部分满堂脚手架长12.250m，宽11.35m，脚手架立杆基础为地下室底板（板厚600）。一层梁板1-3/A-D轴结构平面图该部分脚手架搭设如下:采用扣件式钢管架进行支撑，模板面板均采用15mm厚多层夹板，采用50mm×90mm木枋，长2000,4000mm；支撑体系中的立杆、水平纵横拉杆、扫地杆、剪刀撑均选用Φ48×3.0mm钢管，采用φ12穿梁对拉螺栓。梁底脚手架布置：梁底采用三根木枋，平行于梁截面布置；梁底设承重立杆1根，沿跨度方向间距900㎜，梁中立杆上主楞为钢管，中立杆顶端采用可调顶托连接；梁两侧各设一根立杆，间距1200㎜，立杆顶端采用卡扣连接；穿梁螺栓间距设计两道，第一道距梁底120㎜，第二道距梁底500㎜；穿梁螺栓直径Φ12mm。剪刀撑设置：在主梁底两侧设置一道纵向剪刀撑，由底至顶连续布置。板底脚手架布置：楼板立杆纵横间距1000㎜，支撑脚手架步距1500mm。剪刀撑设置：在支架四边与中间每隔四排支架立杆设置一道纵向剪刀撑，由底至顶连续布置。在支架两端及中间每隔四排立杆从顶层开始向下每隔2步设置一道水平剪刀撑。扫地杆及水平拉杆...
