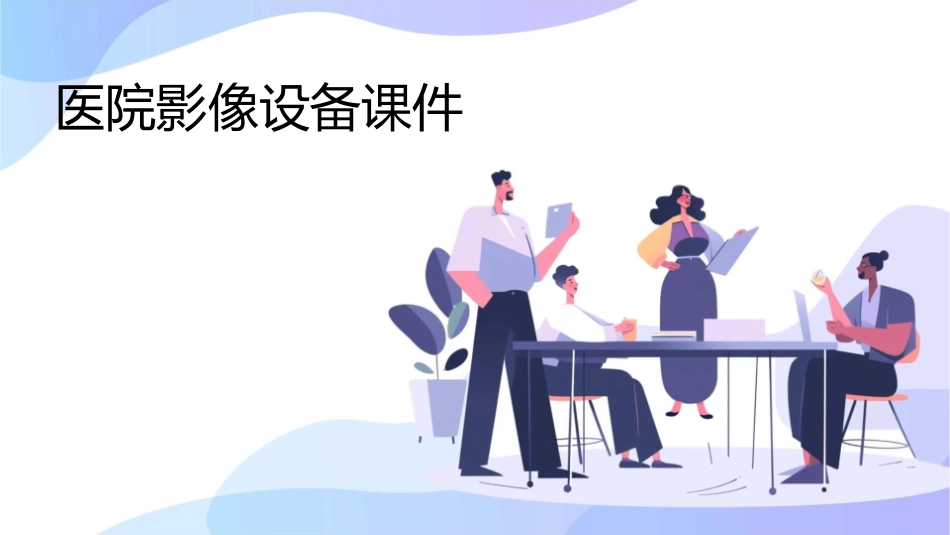

医院影像设备课件VIP专享VIP免费

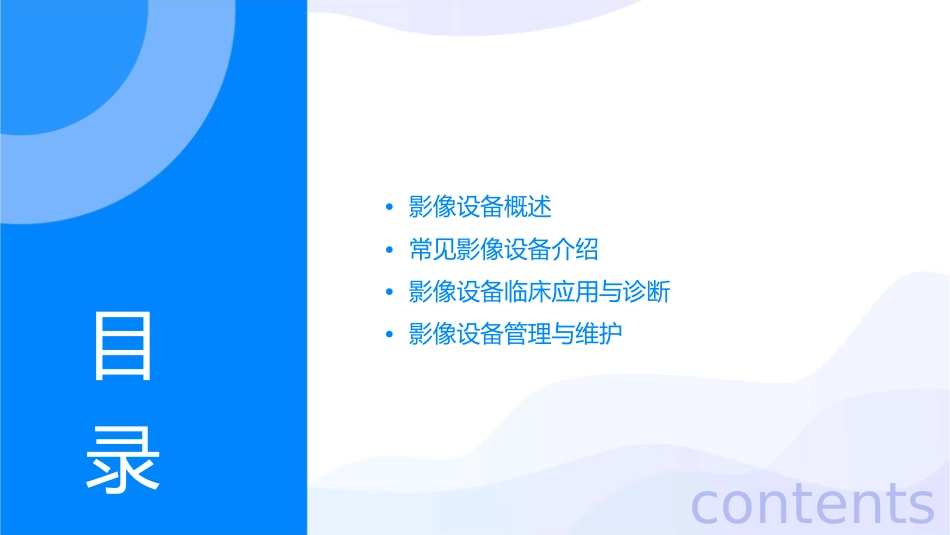

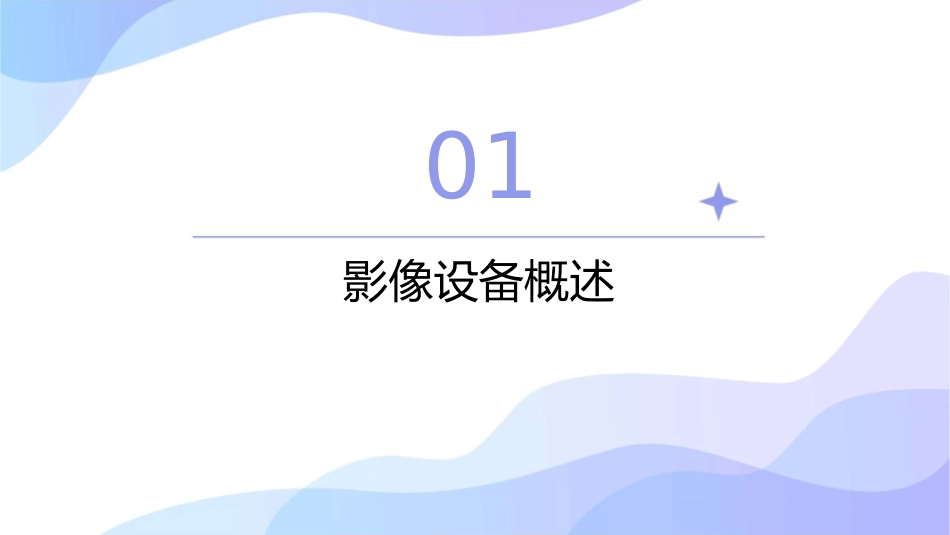

医院影像设备课件•影像设备概述•常见影像设备介绍•影像设备临床应用与诊断•影像设备管理与维护目录contents01影像设备概述影像设备定义与分类定义：影像设备是指用于获取人体内部结构和功能信息的医疗设备，通过非侵入性的方式生成医学图像，以辅助医生进行诊断和治疗。分类X线设备：如X光机，利用X射线穿透人体组织，根据组织对X射线的吸收差异形成图像。超声设备：如B超、彩超，利用超声波在人体组织中的反射和传播特性，生成组织结构和血流图像。放射性核素成像设备：如PET、SPECT，通过注射或吸入放射性核素，利用核素衰变产生的射线进行成像，用于显示人体生理和生化过程。磁共振设备：如MRI，利用磁场和射频脉冲，使人体组织内水分子中的氢原子发生共振，根据共振信号重建图像。影像设备在医疗领域的重要性提高诊断准确性辅助治疗方案制定影像设备提供了高分辨率、高对比度的医学图像，帮助医生更准确地观察和分析病情，减少误诊和漏诊。通过影像设备提供的详细信息，医生可以更准确地评估病情，制定个性化的治疗方案，提高治疗效果。非侵入性检查便于教学和科研相比传统手术探查，影像设备检查无需切开人体，减少患者痛苦和并发症风险。影像设备生成的医学图像可以用于医学教育、科研和交流，推动医学进步。影像设备发展历程与趋势发展历程：从最早的X光机到现代的MRI、PET等高精度影像设备，技术不断升级，分辨率和成像速度不断提高。智能化：引入人工智能技术，实现影像的自动分析、识别和诊断，提高处理效率和准确性。趋势便携化：发展便携式影像设备，如便携式超声、便携式X光机等，方便在床边、野外等环境下使用。多元化成像：结合多种影像技术，如PET/CT、MRI/PET等，实现多种模态的联合成像，提供更全面的诊断信息。分子影像技术：利用分子探针和影像技术的结合，实现细胞和分子水平的成像，揭示疾病的早期变化和机制。02常见影像设备介绍X光机工作原理应用范围优点缺点X光机利用X射线的穿透性，对人体部位进行照射，不同组织对X射线的吸收程度不同，从而在胶片或数字成像设备上形成图像。X光机主要用于检查骨骼系统、呼吸系统、消化系统等，如骨折、肺炎、胃肠道穿孔等疾病的诊断。操作简便，成像速度快，对大多数组织有良好的对比度。对软组织分辨率较低，辐射剂量较高，不宜频繁检查。CT扫描仪CT（ComputedTomography，计算机断层扫描）利用X射线旋转扫描人体部位，并通过计算机重建层状图像。工作原理应用范围优点CT适用于全身各部位的检查，特别是对软组织分辨率较高，如脑部、胸部、腹部、骨骼等。提供高分辨率的横断面图像，对病变定位准确，可进行三维重建。辐射剂量较高，对某些人群（如孕妇、儿童）需谨慎使用。缺点MRI扫描仪工作原理应用范围MRI（MagneticResonanceImaging，磁共振成像）利用强磁场和射频脉冲，使体内氢原子发生共振并产生信号，计算机将信号重建为图像。MRI对软组织分辨率极高，适用于脑部、脊柱、关节、肌肉等部位的检查，对肿瘤、缺血、炎症等病变有较好的诊断价值。优点缺点无辐射，对软组织分辨率极高，可提供多参数、多序列成检查时间较长，部分患者（如装有心脏起搏器、金属植入物等）不适宜进行MRI检查。像。03影像设备临床应用与诊断影像设备在诊断中的应用CT扫描仪采用多层螺旋扫描技术，获取人体横断面的精细图像，对肿瘤、脑血管疾病等具有较高的诊断价值。X光机通过利用X射线穿透人体组织，形成图像来观察人体内部结构，常用于骨折、肺部感染等初步筛查。MRI扫描仪通过利用强磁场和高频电磁波，生成人体内部各种组织的详细图像，对神经系统、软组织病变等具有优异诊断能力。影像设备在治疗中的应用010203放射治疗设备介入影像设备超声治疗设备如医用直线加速器，通过发射高能X射线或电子线，精确破坏肿瘤细胞，达到治疗癌症的目的。如血管造影机，在实时影像引导下，进行微创介入手术，如心脏支架植入、肿瘤栓塞等。利用超声波的能量，实现组织破碎、药物渗透等作用，常用于治疗肾结石、肌肉疼痛等病症。04影像设备管理与维护设备管理制度与规范规范设备操作流程设备使用记录管理定期检查与评估建立影像设备操作的标准...
