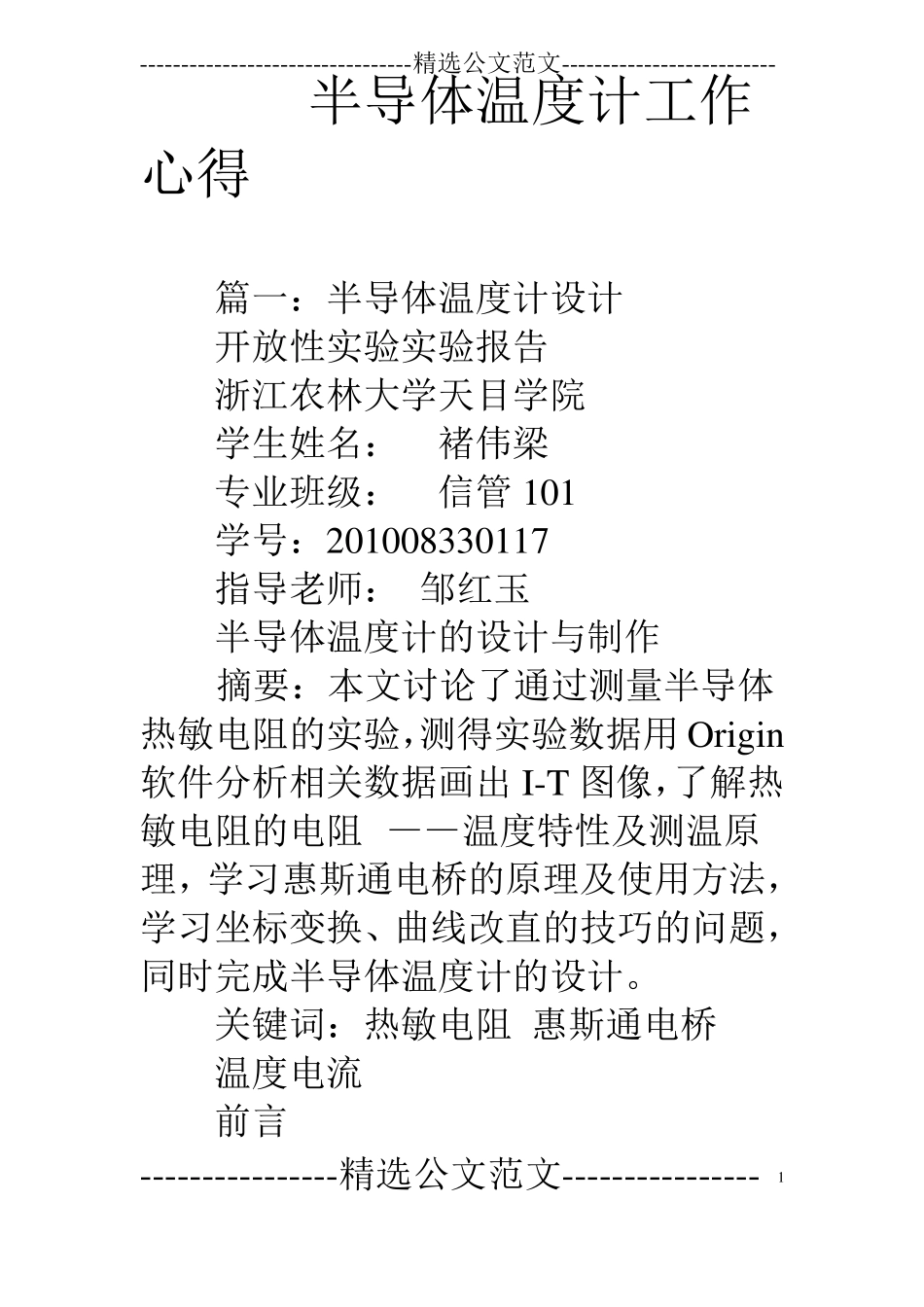

半导体温度计工作心得_第1页
1/25

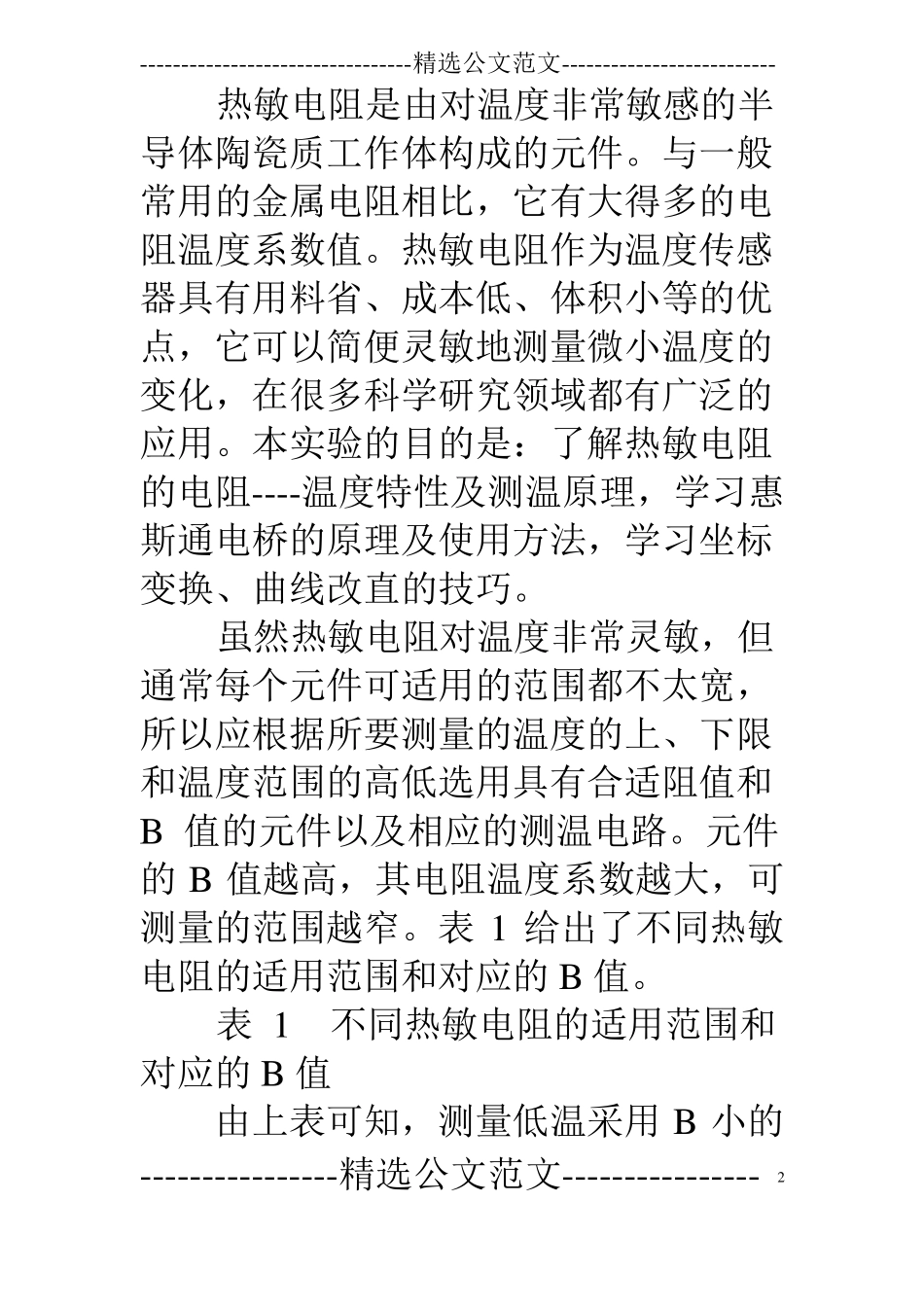

半导体温度计工作心得_第2页
2/25

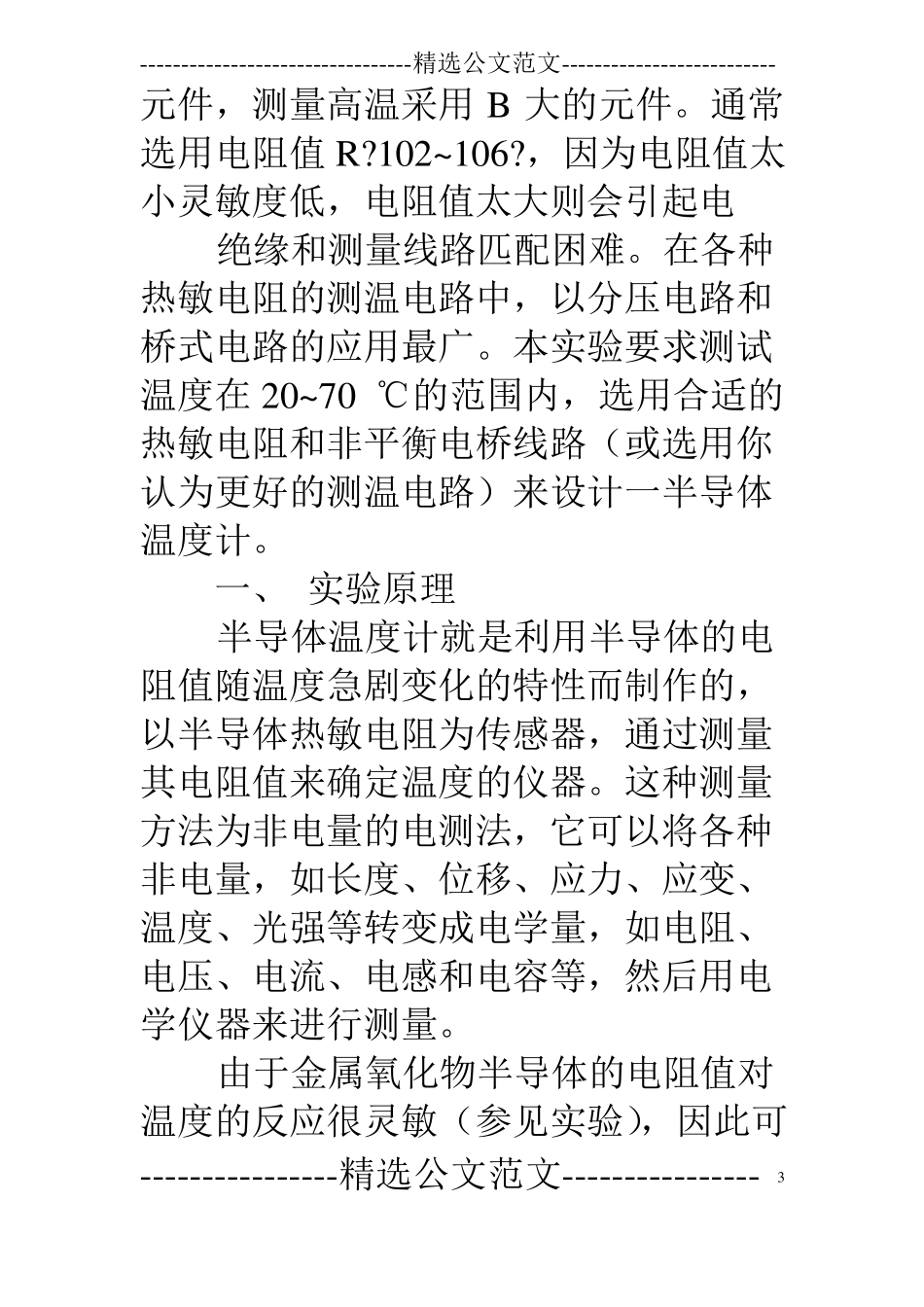

半导体温度计工作心得_第3页
3/25
---------------------------------精选公文范文--------------------------半导体温度计工作心得篇一:半导体温度计设计开放性实验实验报告浙江农林大学天目学院学生姓名:褚伟梁专业班级:信管101学号:201008330117指导老师:邹红玉半导体温度计的设计与制作摘要:本文讨论了通过测量半导体热敏电阻的实验,测得实验数据用Origin软件分析相关数据画出I-T图像,了解热敏电阻的电阻——温度特性及测温原理,学习惠斯通电桥的原理及使用方法,学习坐标变换、曲线改直的技巧的问题,同时完成半导体温度计的设计。关键词:热敏电阻惠斯通电桥温度电流前言----------------精选公文范文----------------1---------------------------------精选公文范文--------------------------热敏电阻是由对温度非常敏感的半导体陶瓷质工作体构成的元件。与一般常用的金属电阻相比,它有大得多的电阻温度系数值。热敏电阻作为温度传感器具有用料省、成本低、体积小等的优点,它可以简便灵敏地测量微小温度的变化,在很多科学研究领域都有广泛的应用。本实验的目的是:了解热敏电阻的电阻----温度特性及测温原理,学习惠斯通电桥的原理及使用方法,学习坐标变换、曲线改直的技巧。虽然热敏电阻对温度非常灵敏,但通常每个元件可适用的范围都不太宽,所以应根据所要测量的温度的上、下限和温度范围的高低选用具有合适阻值和B值的元件以及相应的测温电路。元件的B值越高,其电阻温度系数越大,可测量的范围越窄。表1给出了不同热敏电阻的适用范围和对应的B值。表1不同热敏电阻的适用范围和对应的B值由上表可知,测量低温采用B小的----------------精选公文范文----------------2---------------------------------精选公文范文--------------------------元件,测量高温采用B大的元件。通常选用电阻值R?102~106?,因为电阻值太小灵敏度低,电阻值太大则会引起电绝缘和测量线路匹配困难。在各种热敏电阻的测温电路中,以分压电路和桥式电路的应用最广。本实验要求测试温度在20~70℃的范围内,选用合适的热敏电阻和非平衡电桥线路(或选用你认为更好的测温电路)来设计一半导体温度计。一、实验原理半导体温度计就是利用半导体的电阻值随温度急剧变化的特性而制作的,以半导体热敏电阻为传感器,通过测量其电阻值来确定温度的仪器。这种测量方法为非电量的电测法,它可以将各种非电量,如长度、位移、应力、应变、温度、光强等转变成电学量,如电阻、电压、电流、电感和电容等,然后用电学仪器来进行测量。由于金属氧化物半导体的电阻值对温度的反应很灵敏(参见实验),因此可----------------精选公文范文----------------3---------------------------------精选公文范文--------------------------以作为温敏传感器。为实现非电量的电测法,采用电学仪器来测量热敏电阻的阻值,还需要了解热敏电阻的伏安特性。由图可知,在V-I曲线的起始部分,曲线接近线性,这是因为电流小时在热敏电阻上消耗的功率不足以显著地改变热敏电阻的温度,因而符合欧姆定律。此时,热敏电阻的阻值主要与外界温度有关,电流的影响可以忽略不计。半导体温度计测温电路的原理图如图所示(仅供参考),图中G是微安计,RT为热敏电阻,当电桥平衡时,表的指示必为零,此时应满足条件R1R3,若取R1=R2,则R3的数值即为RT的数值。平衡后,若电桥某一臂的电?R2RT阻又发生改变(如RT),则平衡将受到破坏,微安计中将有电流流过,若电桥电压,微安计内阻RG,电桥各臂电阻R1、R2、R3已定,就可以根据微安----------------精选公文范文----------------4---------------------------------精选公文范文--------------------------计的读数IG的大小计算出RT的大小来。也就是说,微安计中的电流的大小直接反映了热敏电阻的阻值的大小,因此就可以利用这种“非平衡电桥”的电路原理来实现对温度的测量。由上述可知,可由E、RG、R1G、R2确定IG和RT的关系,如何选定E和R1、R2、R3呢?由电桥原理可知:当热敏电阻的阻值在测温量程的下限RT1时,要求微安计的读数为零(即IG=0),此时电桥处于平衡状态,满足平衡条件。若取R1=R2,则R3=RT1,...
