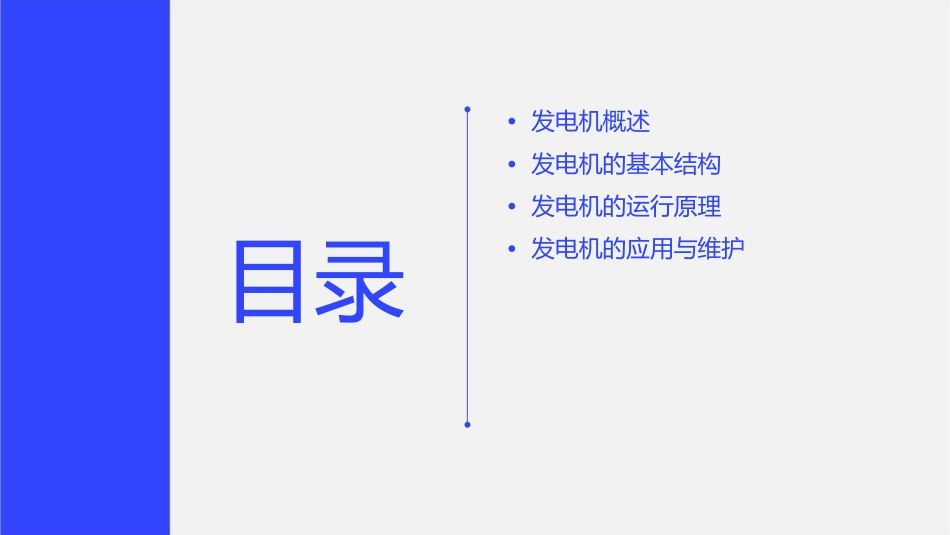

机原理通•发电机概述•发电机的基本结构•发电机的运行原理•发电机的应用与维护目录发电机的定义和种类定义：发电机是一种将机械能转化为电能的装置，是电力系统中的重要组成部分。燃气轮机发电机：以燃气轮机为动力装置的发电机，主要用于大型电力系统。种类交流发电机：输出交流电的发电机，根据旋转速度和输出电压的不同，可分为同步发电机和异步发电机。直流发电机：输出直流电的发电机，主要用于直流电源供电。发电机的工作原理基于法拉第电磁感应定律，通过磁场和导体的相对运动，产生电动势，进而产生电流。发电机通常由转子和定子两部分组成，转子产生磁场，定子则通过导体切割磁力线产生电动势。根据不同种类的发电机，具体的工作原理会有所差异。发电机在电力系统中的地位发电机的电力输出是电力系统的基础，为各类负载提供稳定可靠的电力供应。在电力系统中，发电机通常与变压器、开关设备等配合使用，构成完整的发输电系统。发电机的性能和稳定性对电力系统的运行安全和稳定性具有重要影响。因此，对发电机的选型和运行维护都需要严格按照相关规范和标准进行。转子定义与功能类型转子是发电机中的旋转部分，通常由导体线圈组成，并在磁场中旋转以产生电流。转子可以分为直流电机的转子和交流电机的转子。交流电机的转子又分为同步转子和异步转子。结构与设计运作过程转子的结构和设计会根据发电机的类型和需求而有所不同，但核心目标都是最大化地产生电流。当转子在磁场中旋转时，导体线圈切割磁力线，根据法拉第电磁感应定律，线圈内会产生感应电动势，进而产生电流。定子•定义与功能：定子是发电机中的静止部分，通常包含有线圈和铁芯，用于产生磁场并接收转子产生的电流。•类型与特点：根据发电机的不同，定子的设计和结构也会有所不同。例如，在交流发电机中，定子通常是由三相线圈组成，用于产生旋转磁场。•结构与设计：定子的结构通常包括线圈、铁芯和固定装置。线圈通常由绝缘铜线绕制而成，铁芯用于增强磁场，固定装置则用于保持定子的位置。•运作过程：当电流通过定子的线圈时，线圈会产生磁场。如果电流随时间变化，磁场也会变化。当转子在定子产生的磁场中旋转时，就会在定子线圈中产生感应电动势，进而产生电流。这就是发电机的基本工作原理。发电机的励磁系统励磁系统的作用01励磁系统是发电机的重要组成部分，用于向发电机的转子提供直流电流，以建立磁场，保证发电机正常发电。励磁方式02常见的励磁方式有直流励磁和交流励磁两种。直流励磁系统通过直流电源向转子提供直流电流；交流励磁系统则通过整流器将交流电源转化为直流电源，再供给转子。励磁调节03为了保证发电机的稳定运行，励磁系统需要根据发电机的负载和电压变化调节励磁电流的大小。发电机的并网运行并网条件发电机并网需要满足电压、频率和相位三个条件，即发电机的输出电压、频率和相位应与电力系统的相应参数相匹配。并网运行的概念发电机的并网运行是指将发电机与电力系统连接并列运行，以实现电力的传输和分配。并网过程并网过程一般通过自动准同期装置实现，该装置可以检测并调整发电机的电压、频率和相位，以满足并网条件。发电机的保护与控制发电机的保护发电机需要配置相应的保护装置，以防止过电流、过电压、过温升等异常情况对发电机造成损坏。常见的发电机保护装置有纵差动保护、横差动保护、过电流保护等。发电机的控制为了保证发电机的稳定运行和电力系统的安全，需要对发电机进行各种控制操作，如励磁调节、有功功率调节、无功功率调节等。这些控制操作可以通过自动控制系统实现，以提高发电机的运行效率和电力系统的稳定性。发电机在各个领域的应用工业领域发电机在工业领域中是不可或缺的设备，用于提供电力驱动各种机械设备，如机床、生产线、泵等。同时，工业领域中的大型设备也需要发电机作为备用电源，以确保在市电断电时能继续运行。能源领域发电机在能源领域中是重要的设备之一，用于将各种形式的能源转化为电能，如风力发电、水力发电、火力发电等。这些发电机通常具有较大的装机容量，以满足大规模电力需求。交通领域发电机在交通领域中应用广泛，如汽车、...
