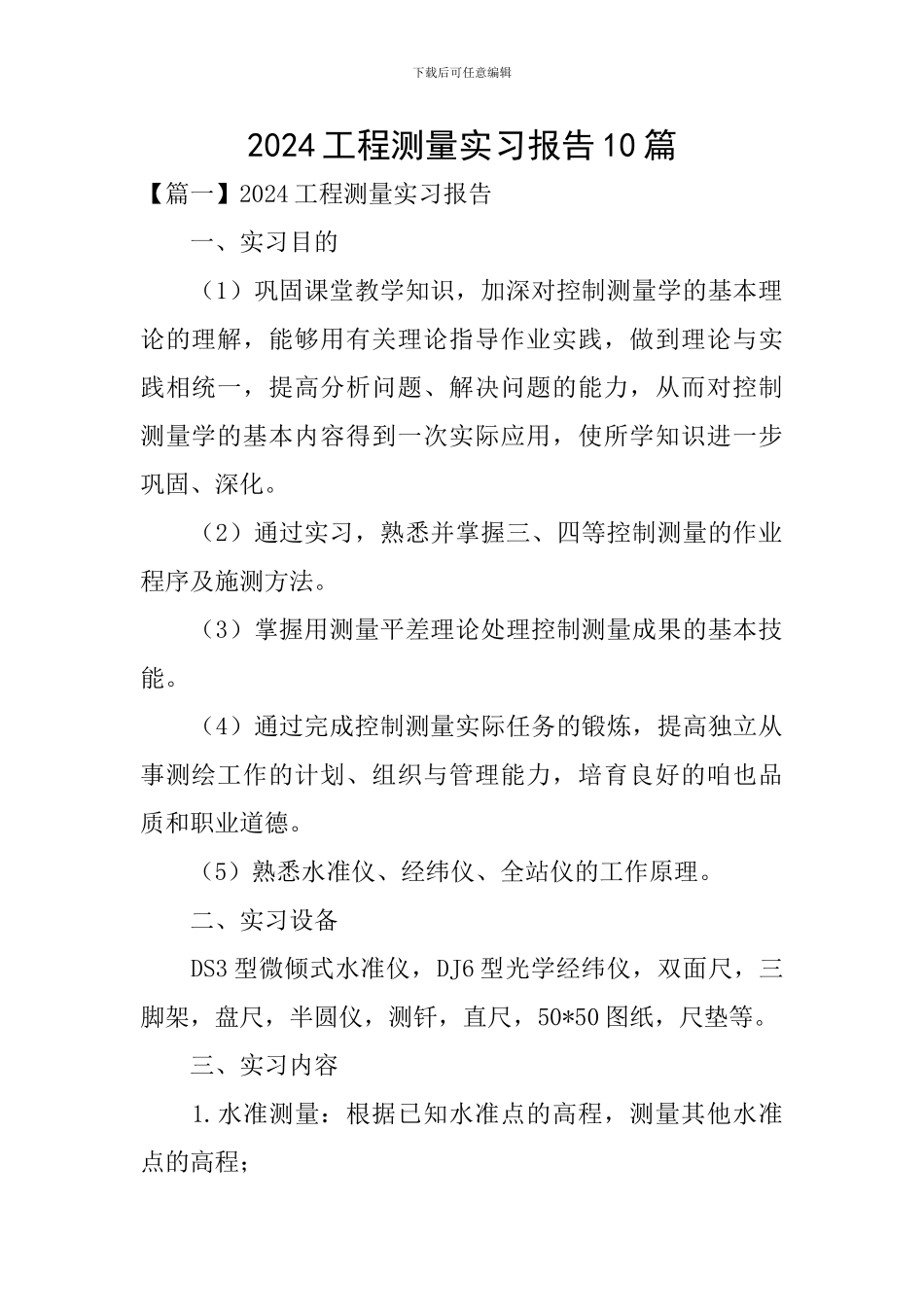

下载后可任意编辑2024工程测量实习报告10篇【篇一】2024工程测量实习报告一、实习目的（1）巩固课堂教学知识，加深对控制测量学的基本理论的理解，能够用有关理论指导作业实践，做到理论与实践相统一，提高分析问题、解决问题的能力，从而对控制测量学的基本内容得到一次实际应用，使所学知识进一步巩固、深化。（2）通过实习，熟悉并掌握三、四等控制测量的作业程序及施测方法。（3）掌握用测量平差理论处理控制测量成果的基本技能。（4）通过完成控制测量实际任务的锻炼，提高独立从事测绘工作的计划、组织与管理能力，培育良好的咱也品质和职业道德。（5）熟悉水准仪、经纬仪、全站仪的工作原理。二、实习设备DS3型微倾式水准仪，DJ6型光学经纬仪，双面尺，三脚架，盘尺，半圆仪，测钎，直尺，50*50图纸，尺垫等。三、实习内容1.水准测量：根据已知水准点的高程，测量其他水准点的高程；下载后可任意编辑2.导线测量：通过测角和量距，求出各导线点的坐标；3.碎步测量：根据控制点，测定碎步点的平面位置和高程；4.绘图。四、实习步骤：1.导线测量：（1）导线测量概述：导线从一组已知控制点出发，经过几个点，又回到起始点上，形成一闭合多边形，成为闭合导线。由于测量了多边形的各内角及边长，闭合导线也具有检核作用。角度检核条件：多边形各内角的观测值之和与其理论值之差，应满足限差要求，其中n为多边形角个数。坐标增量检核条件：上述理论值应为零，可实际上一般不等于零，但也应该满足限差要求。（2）导线测量的外业工作：导线测量的外业工作包括：踏勘选点及建立标志，测角，量边等。1）踏勘选点及建立标志：在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地下载后可任意编辑形图上拟定导线布设方案，最后到野外踏勘，核对、修改落实导线点的位置，并建立标志。选点时应注意下列事项：①相邻点间应相互通视良好，地势平坦，便于测角和量距。②点位应选在土质坚实，便于安置仪器和保存标志的地方。③导线点应选在视野开阔的地方，便于碎部测量④导线边长应大致相等。⑤导线点应有足够的密度，分布均匀，便于控制整个测区。2）测角：导线转折角的测量采纳测回法观测用DJ6经纬仪测两测回，当盘左、盘右两半测回角值的较差不超过±40″时，取其平均值。3）量边：点间距离已经给出，无需测量。（3）导线测量内业计算：导线测量内业计算的目的就是计算各导线点的平面坐标x、y。计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错算错，成果是否符合精度要求，起算数据是否准确。下载后可任意编辑1）准备工作将校核过的外业观测数据及起算数据填入“闭合导线坐标计算表”中，起算数据。用单线标明。2）角度闭合差的计算与调整①计算角度闭合差n边形闭合导线内角和的理论值为：式中n——导线边数或转折角数。②计算角度闭合差的容许值角度闭合差的大小反映了水平角观测的质量。各级导线角度闭合差的容许值fβp其中图根导线角度闭合差的容许值fβp的计算公式为：假如>，说明所测水平角不符合要求，应对水平角重新检查或重测。假如≤，说明所测水平角符合要求，可对所测水平角进行调整。③计算水平角改正数如角度闭合差不超过角度闭合差的容许值，则将角度闭合差反符号平均分配到各观测水平角中，也就是每个水平角加相同的改正数vβ。④计算改正后的水平角改正后的水平角βi改等于所测水平角加上计算检核：改正后的闭合导线内角之和应为（n-2）×180。3）推算各边的坐标方位角根据起始边的已知坐标方位角及改正后的水平角，按式（4-18）和式（4-19）推算其它各导线边的坐标方位角。下载后可任意编辑本例观测左角，按式（4-18）推算出导线各边的坐标方位角。计算检核：最后推算出起始边坐标方位角，它应与原有的起始边已知坐标方位角相等，否则应重新检查计算。4）坐标增量的计算及其闭合差的调整①计算坐标增量根据已推算出的导线各边的坐标方位角和相应边的边长，计算各边的坐标增量。②计算坐标增量闭合差实际上由于导线边长测量误差和角度闭合差调整后的残余误差，使得实际计算所得的、不等于零，从而产生...
