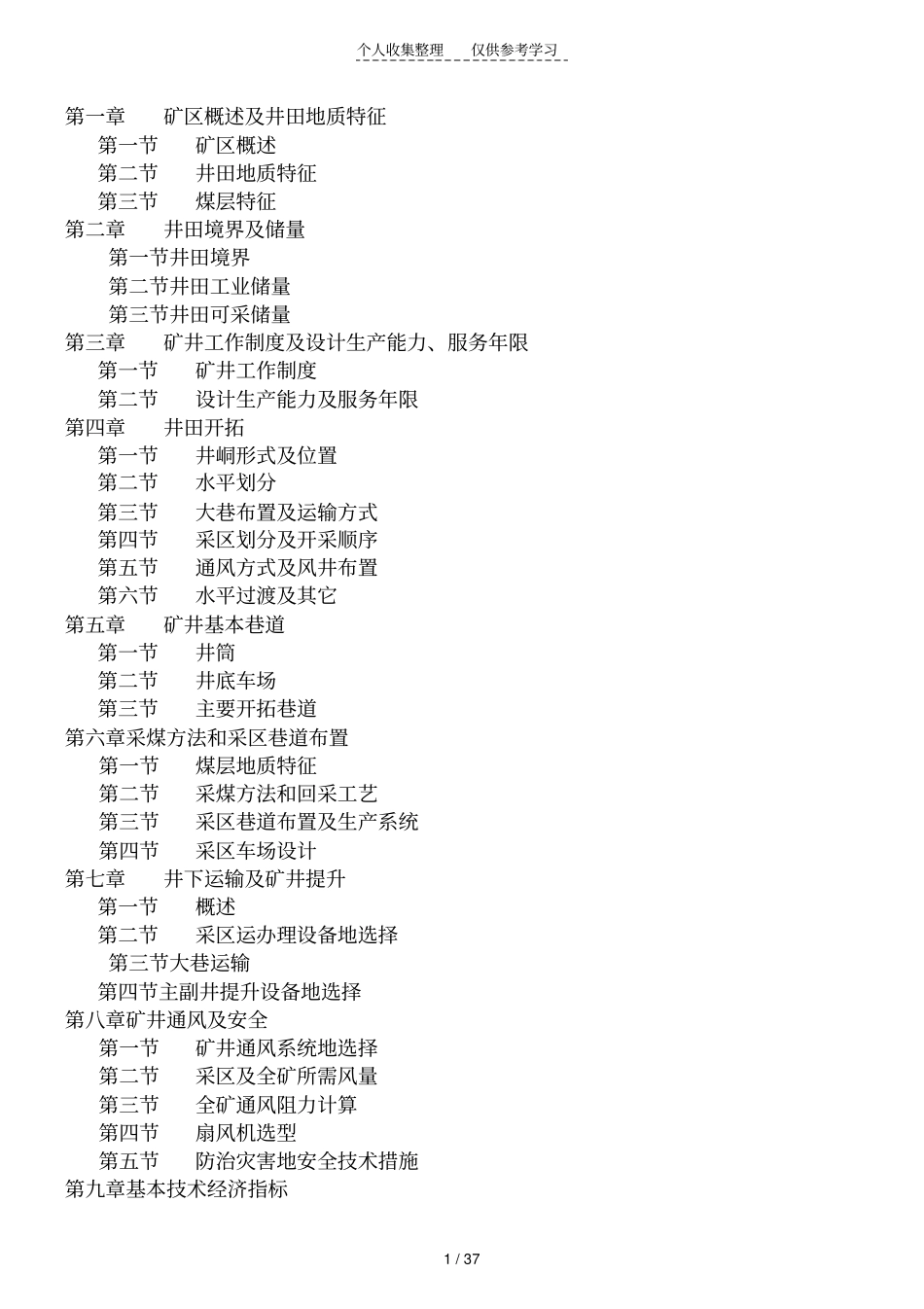

个人收集整理仅供参考学习1/37第一章矿区概述及井田地质特征第一节矿区概述第二节井田地质特征第三节煤层特征第二章井田境界及储量第一节井田境界第二节井田工业储量第三节井田可采储量第三章矿井工作制度及设计生产能力、服务年限第一节矿井工作制度第二节设计生产能力及服务年限第四章井田开拓第一节井峒形式及位置第二节水平划分第三节大巷布置及运输方式第四节采区划分及开采顺序第五节通风方式及风井布置第六节水平过渡及其它第五章矿井基本巷道第一节井筒第二节井底车场第三节主要开拓巷道第六章采煤方法和采区巷道布置第一节煤层地质特征第二节采煤方法和回采工艺第三节采区巷道布置及生产系统第四节采区车场设计第七章井下运输及矿井提升第一节概述第二节采区运办理设备地选择第三节大巷运输第四节主副井提升设备地选择第八章矿井通风及安全第一节矿井通风系统地选择第二节采区及全矿所需风量第三节全矿通风阻力计算第四节扇风机选型第五节防治灾害地安全技术措施第九章基本技术经济指标个人收集整理仅供参考学习2/37第一章矿区概况及井田地质特征第一节矿区概述一、地理位置及交通条件协庄井田地处山东省新泰市小协镇境内,位于新汶煤田南翼西端,因矿井工业广场和职工生活区域地处小协村和大协村之间而得名.地面占地总面积为1708482平方米（1991）.1958年建矿,1962年投产,设计生产能力180万吨/年,井田面积35.6平方公里.矿区东连小协村、陈家庄；南邻小李庄；北至唐立沟村、刘官庄、玥庄；西毗大协村、碗窑头村、高佐村.东距新汶矿业集团所在地8km,距新泰市13km.开采深度+110m～-1050m,东西长9～12km,南北宽1.1～4.2km,面积约35.662km2.地理坐标:东经117°31′03″～117°41′15″,北纬35°53′45″～35°56′58″.行政区划归新泰市管辖.b5E2RGbCAP矿井有铁路专用线与磁莱铁路接轨,西接京沪铁路；蒙馆公路横贯东西,京沪高速公路自矿井西部经过,交通条件十分便利.见图1-1示.p1EanqFDPw二、地形特点及居民点分布本区位于小汶河两岸,为莲花山与蒙山间地山间凹地半缓阶地形丘陵,呈东西向分布,地面标高+150~+200m,南北高中间低,由山间河谷向南北两侧山坡可分为三个明显地阶地型地貌单元：（1）小汶河两岸冲积型河谷平原；（2）第三系、侏罗系及古生界地层组成地极平缓阶地型丘陵地带；（3）太古界花岗片麻岩及寒武系灰岩构造地高山区.DXDiTa9E3d矿区范围内分布有大小村庄9个,大部分分布在井田边界.另外,在矿区南部有大片职工住宅区.三、工农业生产和原料及电力供应矿区内工业以煤炭为主,农业主要种植小麦、玉米、棉花,间杂有果园、桑园、菜园和苗圃等.本矿井建设期间,所需要建设材料,除钢材、木材和部分水泥需由国家计划供应外,其它砖、石、砂等土产材料,均由当地供应,满足建设需要.RTCrpUDGiT图1-1协庄煤矿交通位置示意图个人收集整理仅供参考学习3/37供电电源有两路：一路来自华东电网泉沟区域配电所；一路来自本矿区内矸石热电厂.电力资源比较充足.四、矿区气候条件本区为季风型大陆性气候,年平均气温15.2℃,一月最低,平均气温为-3.3℃,七月最高,平均为26.0℃.1至3月为冰霜干冷期,7至9月份气候较热,6至10月为雨季.全年主要风向为东风,年平均风速2.4m/s,最大风速14.3m/s（1954.04.09）.历年平均降水量779.4㎜,最大年降水量1395.4㎜（1964）,年最小为450.9㎜（1968）.一般初始结冰日期为每年十月下旬,最早为10月15日（1962）,最晚为11月17日（1998）,结冰期为四个月.5PCzVD7HxA五、矿区水文及工农业供水小汶河是流经本矿井主要地地表水系,其支流有光明河、崖头河、刘官庄河等多支小河流,均为季节性河流,多呈正交型由南北两侧汇入小汶河.小汶河自东向西流经本矿井浅部,至大汶口汇入大汶河.历年来洪水期地洪水位标高为+158～162.9m,根据小汶河观测站1958～1984年地观测资料,最大流量为1830m3/s（1964年7月17日）,由于近年来上游筑坝蓄水灌溉农田,使小汶河流量受到很大控制,现已成为季节性河流.在浅部煤系地层露头直接伏于古河床及现代小汶河河床之下,接受第四系潜水和小汶河水渗入补给,据观测,由协庄矿大桥至韩庄段,小汶河入渗量达0.16m3/s.jLBHrnAILg目前有地面供水井数眼,开采奥...
