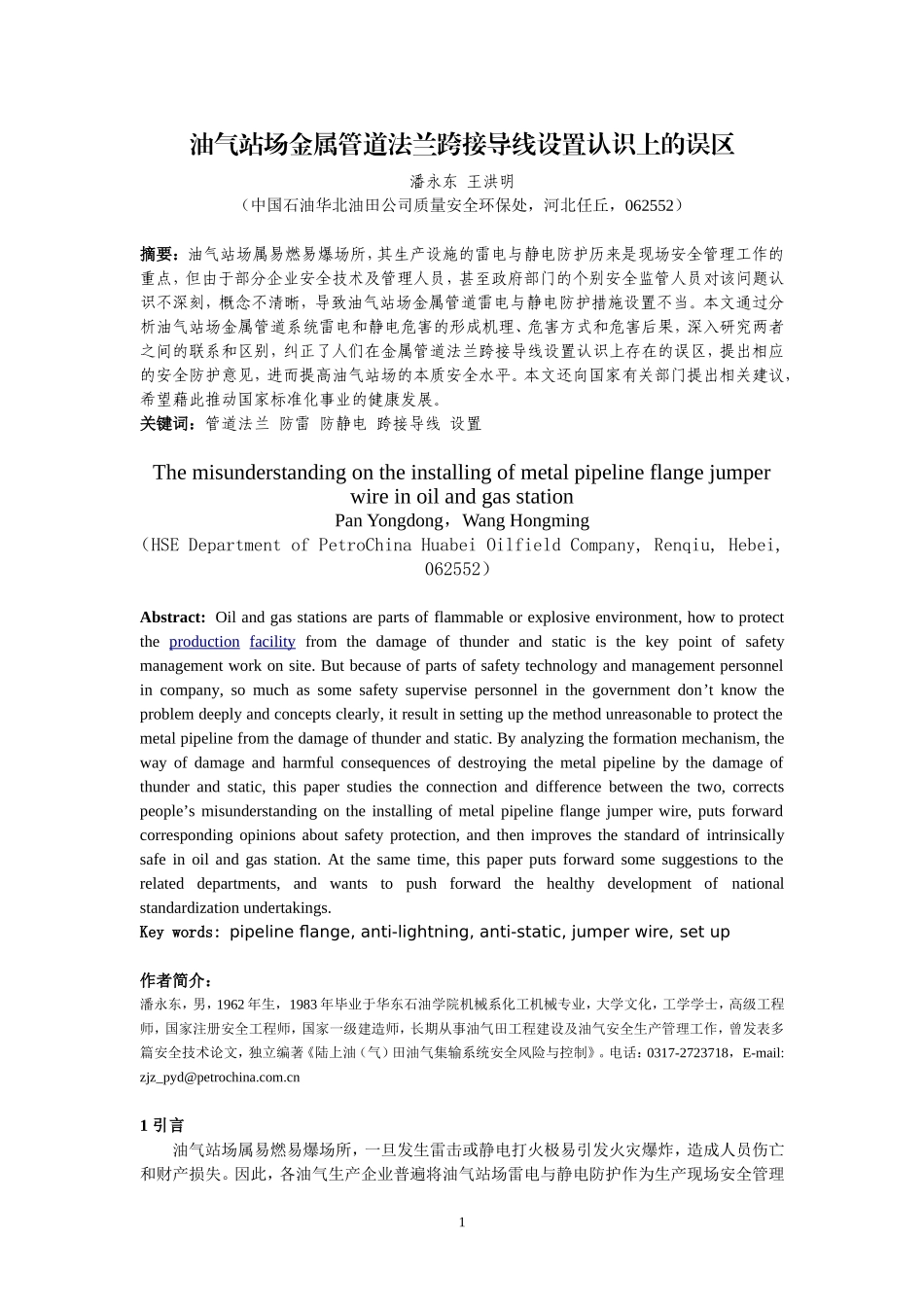

油气站场金属管道法兰跨接导线设置认识上的误区潘永东王洪明(中国石油华北油田公司质量安全环保处,河北任丘,062552)摘要:油气站场属易燃易爆场所,其生产设施的雷电与静电防护历来是现场安全管理工作的重点,但由于部分企业安全技术及管理人员,甚至政府部门的个别安全监管人员对该问题认识不深刻,概念不清晰,导致油气站场金属管道雷电与静电防护措施设置不当。本文通过分析油气站场金属管道系统雷电和静电危害的形成机理、危害方式和危害后果,深入研究两者之间的联系和区别,纠正了人们在金属管道法兰跨接导线设置认识上存在的误区,提出相应的安全防护意见,进而提高油气站场的本质安全水平。本文还向国家有关部门提出相关建议,希望藉此推动国家标准化事业的健康发展。关键词:管道法兰防雷防静电跨接导线设置ThemisunderstandingontheinstallingofmetalpipelineflangejumperwireinoilandgasstationPanYongdong,WangHongming(HSEDepartmentofPetroChinaHuabeiOilfieldCompany,Renqiu,Hebei,062552)Abstract:Oilandgasstationsarepartsofflammableorexplosiveenvironment,howtoprotecttheproductionfacilityfromthedamageofthunderandstaticisthekeypointofsafetymanagementworkonsite.Butbecauseofpartsofsafetytechnologyandmanagementpersonnelincompany,somuchassomesafetysupervisepersonnelinthegovernmentdon’tknowtheproblemdeeplyandconceptsclearly,itresultinsettingupthemethodunreasonabletoprotectthemetalpipelinefromthedamageofthunderandstatic.Byanalyzingtheformationmechanism,thewayofdamageandharmfulconsequencesofdestroyingthemetalpipelinebythedamageofthunderandstatic,thispaperstudiestheconnectionanddifferencebetweenthetwo,correctspeople’smisunderstandingontheinstallingofmetalpipelineflangejumperwire,putsforwardcorrespondingopinionsaboutsafetyprotection,andthenimprovesthestandardofintrinsicallysafeinoilandgasstation.Atthesametime,thispaperputsforwardsomesuggestionstotherelateddepartments,andwantstopushforwardthehealthydevelopmentofnationalstandardizationundertakings.Keywords:pipelineflange,anti-lightning,anti-static,jumperwire,setup作者简介:潘永东,男,1962年生,1983年毕业于华东石油学院机械系化工机械专业,大学文化,工学学士,高级工程师,国家注册安全工程师,国家一级建造师,长期从事油气田工程建设及油气安全生产管理工作,曾发表多篇安全技术论文,独立编著《陆上油(气)田油气集输系统安全风险与控制》。电话:0317-2723718,E-mail:zjz_pyd@petrochina.com.cn1引言油气站场属易燃易爆场所,一旦发生雷击或静电打火极易引发火灾爆炸,造成人员伤亡和财产损失。因此,各油气生产企业普遍将油气站场雷电与静电防护作为生产现场安全管理1工作的重点。但由于部分企业安全技术及安全管理人员,甚至政府部门的个别安全监管人员在防雷防静电认识上存在误区,导致防雷防静电措施设置不当。误区1:为避免静电打火,当管道金属法兰连接螺栓少于5根时,应进行导线跨接。误区2:对少于5根螺栓连接的金属管道法兰设置防雷防静电跨接导线,仅仅针对易燃易爆介质管道。本文仅针对上述两种观念,就油气站场金属管道法兰跨接导线设置问题进行探讨。2油气站场金属管道静电危害与防护油气生产工艺一般由设备、管道、阀门等组成,从而实现油气集输、处理、储存和外输等各项功能。同时,系统中的设备、管道和各种管件的存在对静电的形成、积聚和消散又会产生较大的影响,因此,加强管道系统静电危害管理至关重要。2.1金属管道法兰静电危害分析静电是一种自然现象,它滞留于物体表面,是正电荷和负电荷在局部范围内失去平衡的结果,它通过电子或离子转移而形成[1]。在油气站场管道系统,介质在管道中流动,与管道内壁接触形成“双电层”,在湍动冲击和热运动的作用下,部分带电荷的分子离去时,在管壁上吸附一层极薄的不随介质移动的离子,并且因介质的电阻率不同而显示出不同的静电电位。为消除...
