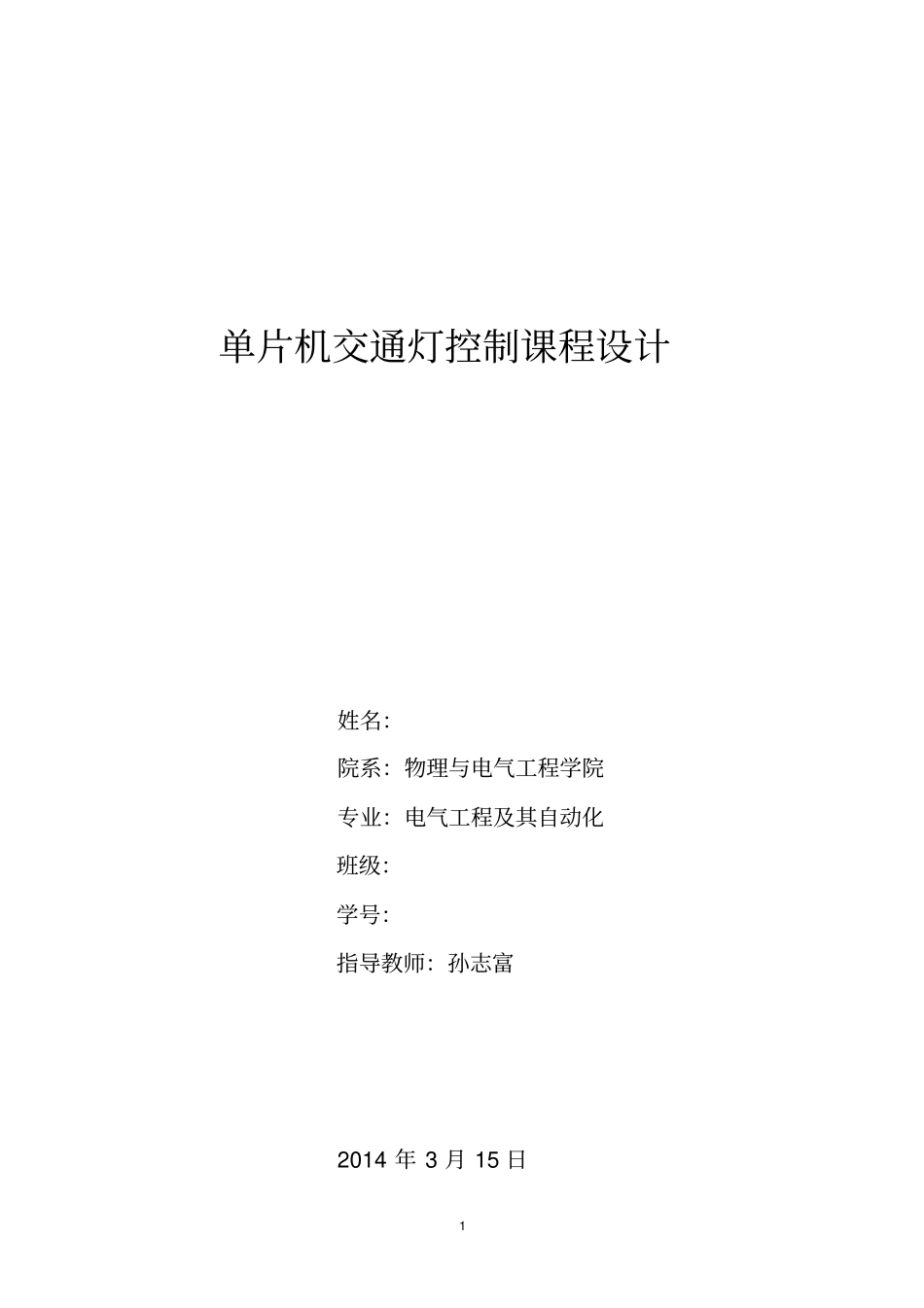

1单片机交通灯控制课程设计姓名：院系：物理与电气工程学院专业：电气工程及其自动化班级：学号：指导教师：孙志富2014年3月15日2基本要求利用单片机的定时器产生秒信号，控制十字路口的红、绿、黄灯交替点亮和熄灭，并且用4只LED数码管显示十字路口两个方向的剩余时间。要求能用按键设置两个方向的通行时间（绿、红等点亮的时间）和暂缓通行时间（黄灯点亮的时间）。系统的工作应符合一般交通灯控制的要求。设计简介交通在人们的日常生活中占有重要的地位，随着人们社会活动的日益频繁，这点更是体现的淋漓尽致。交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。本设计系统由单片机I/O口系统、交通灯状态显示系统、复位电路等几大部分组成。系统具有基本的交通灯功能，较好的模拟实现了十字路口可能出现的状况。本设计系统利用单片机的工作原理设计一个十字路口交通信号灯，要求东、西、南、北四个方向各有红黄绿色三个灯，当东西方向亮绿灯时，南北方向红灯亮起；反之，如果南北方向亮绿灯，同时东西方向亮绿灯；绿灯亮时车辆行驶，红灯亮时车辆停止。即在同一时间内保证只有两个对应方向的车辆可以行驶。本设计系统软件上采用KeiluVision3、Proteus。使用C51编程，主要编写了主程序、中断子程序、延时子程序、数码管显示子程序、交通控制子程序、矩阵键盘子程序。本设计系统经过整机调试，实现了对十字路口交通灯运作与设置的模拟。系统简要分析本设计系统单片机89C51为中心器件来设计交通灯控制器，系统实用性强、操作简单、扩展性强、成本较低。本设计就是采用单片机模拟十字路口交通灯的各种状态显示。利用单片机完成交通信号灯控制器的设计，该交通信号灯控制器由一条主干道和一条支干道汇合成3十字路口，在每个入口处设置红、绿、黄三3色信号灯，数码管显示剩余时间。红灯亮禁止通行，绿灯亮允许通行，黄灯亮则给行驶中的车辆有时间停在禁行线外。用红、绿、黄发光二极管作信号灯，8管共阴极数码管显示剩余时间，矩阵键盘用来设置交通灯的显示时间和状态。硬件原理图源程序#include#defineucharunsignedchar#defineuintunsignedintucharcodetable[]={//共阴极数码管码表0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71,0xC9,0xFF,0x40};//设置码,测试码,不计时码voiddelay(uintx);//延时函数4voiddisplay(uchar,uchar,uchar,uchar);//数码管显示函数voidmkeys();//键盘函数voidtraffic();//交通灯函数ucharnum,num1,num2,//1南北2东西shi1,ge1,shi2,ge2,value1,value2,//南北绿灯时间黄灯时间value3,value4,//东西绿灯时间黄灯时间count1,count2,flag1,flag2;//南北标记东西标记voidmain(){TMOD=0x01;TH0=(65536-45872)/256;TL0=(65536-45872)%256;EA=1;ET0=1;TR0=1;/*初状态*/value1=15;//南北黄绿灯默认值value2=5;value3=10;//东西黄绿灯默认值value4=5;num1=value1;//南北数码管先绿灯时间num2=value2+value1;//东西红灯时间shi1=num1/10;ge1=num1%10;shi2=num2/10;ge2=num2%10;P1=0x41;//初始状态:东西红灯南北绿灯2015while(1){5if(num==20)//定时器1s{num=0;num1--;num2--;traffic();shi1=num1/10;ge1=num1%10;shi2=num2/10;ge2=num2%10;}mkeys();display(shi1,ge1,shi2,ge2);}}voidtraffic()//红绿灯主控制程序{if(num1==0){count1++;if(count1==1){P1=0x42;//东西红灯南北黄灯55num1=value2;}if(count1==2){num1=value3+value4;//东西绿灯南北红灯1015P1=0x14;}if(count1==3){P1=0x41;//东西黄灯南北红灯556num1=value4;count1=0;}}if(num2==0){count2++;if(count2==1){//P1=0x14;//东西绿灯南北红灯num2=value3;}if(count2==2){P1=0x24;//东西黄灯南北红灯num2=value4;}if(count2==3){num2=value1+value2;//东西红...
