土力学总结及日记VIP专享VIP免费

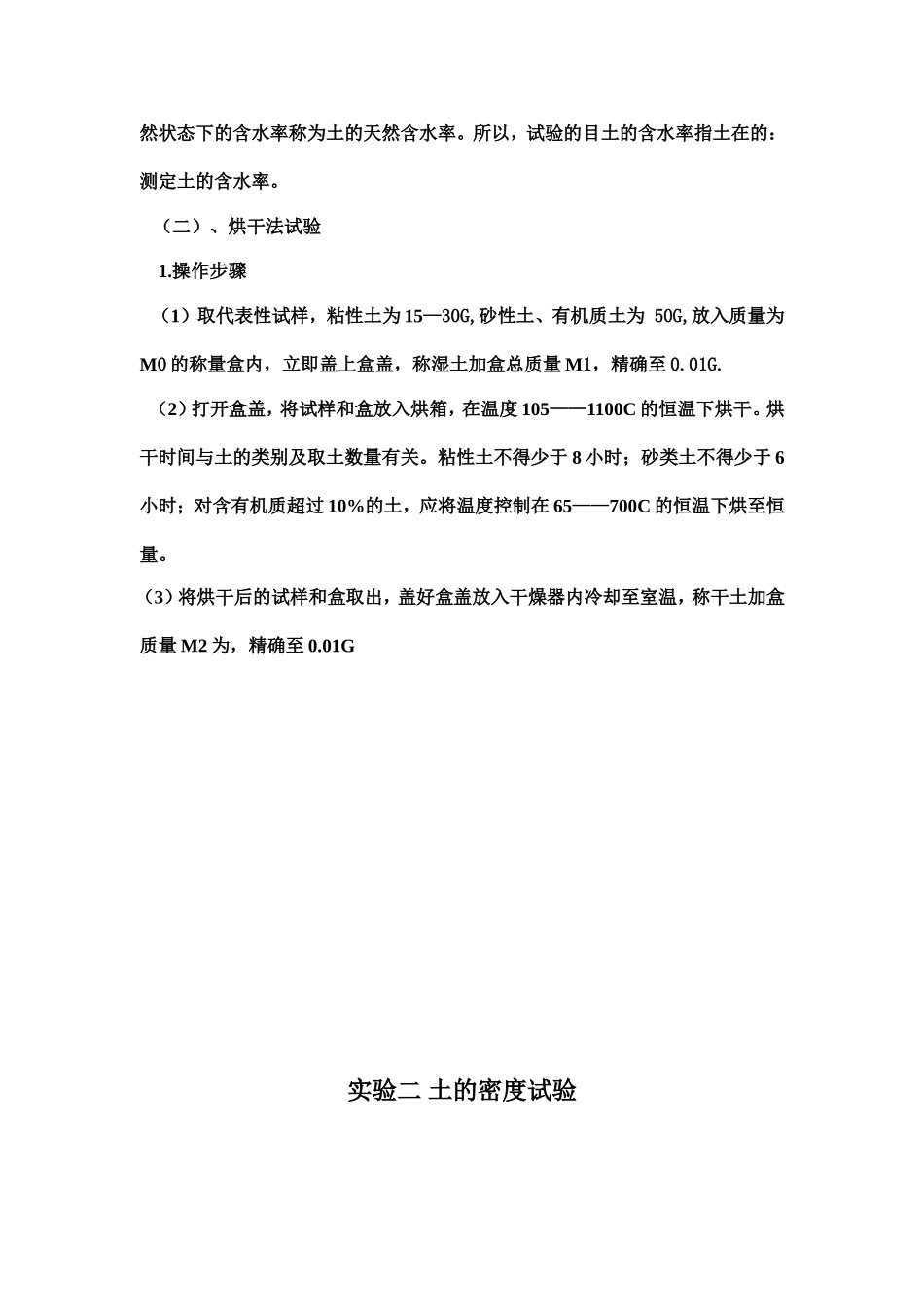

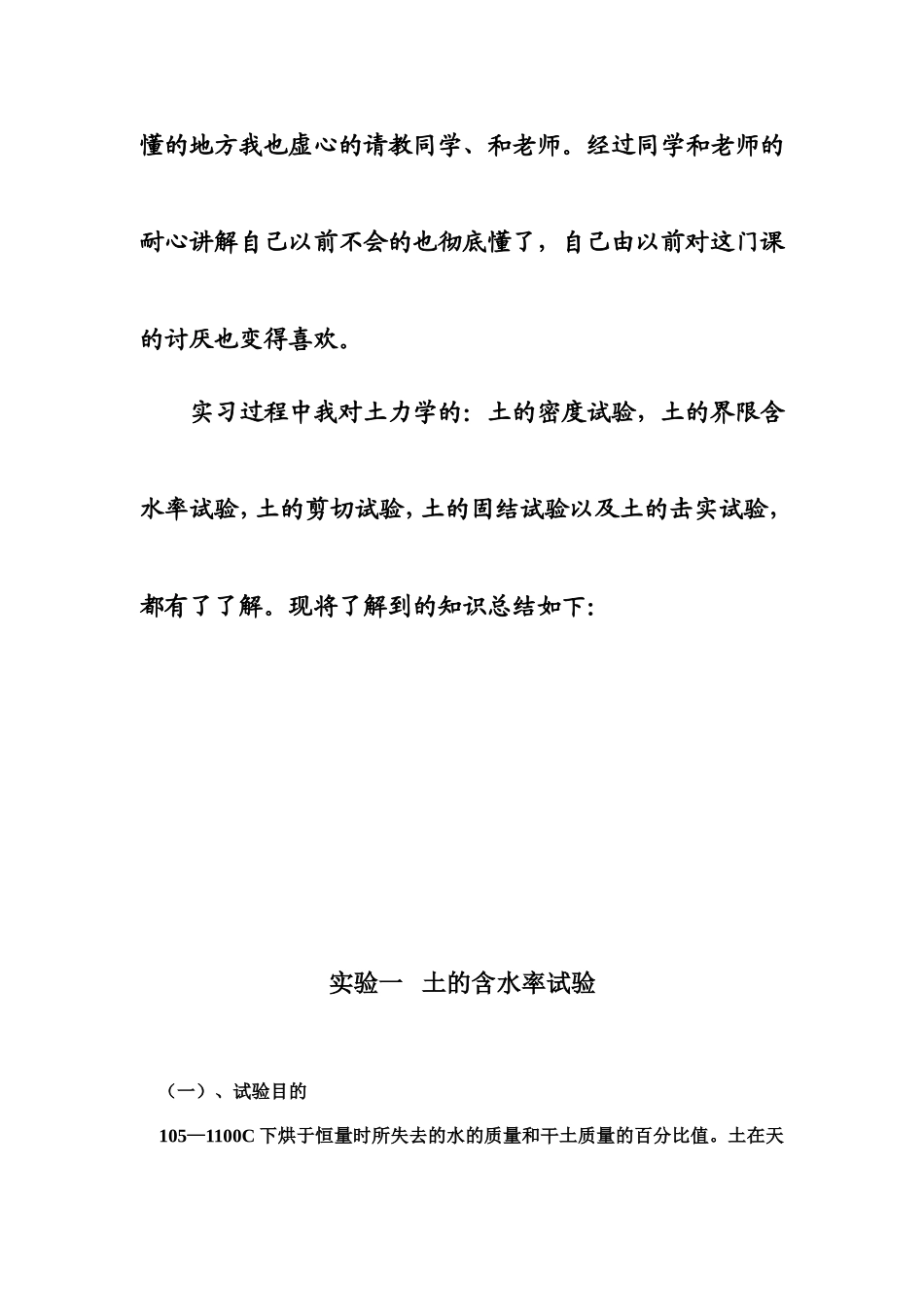

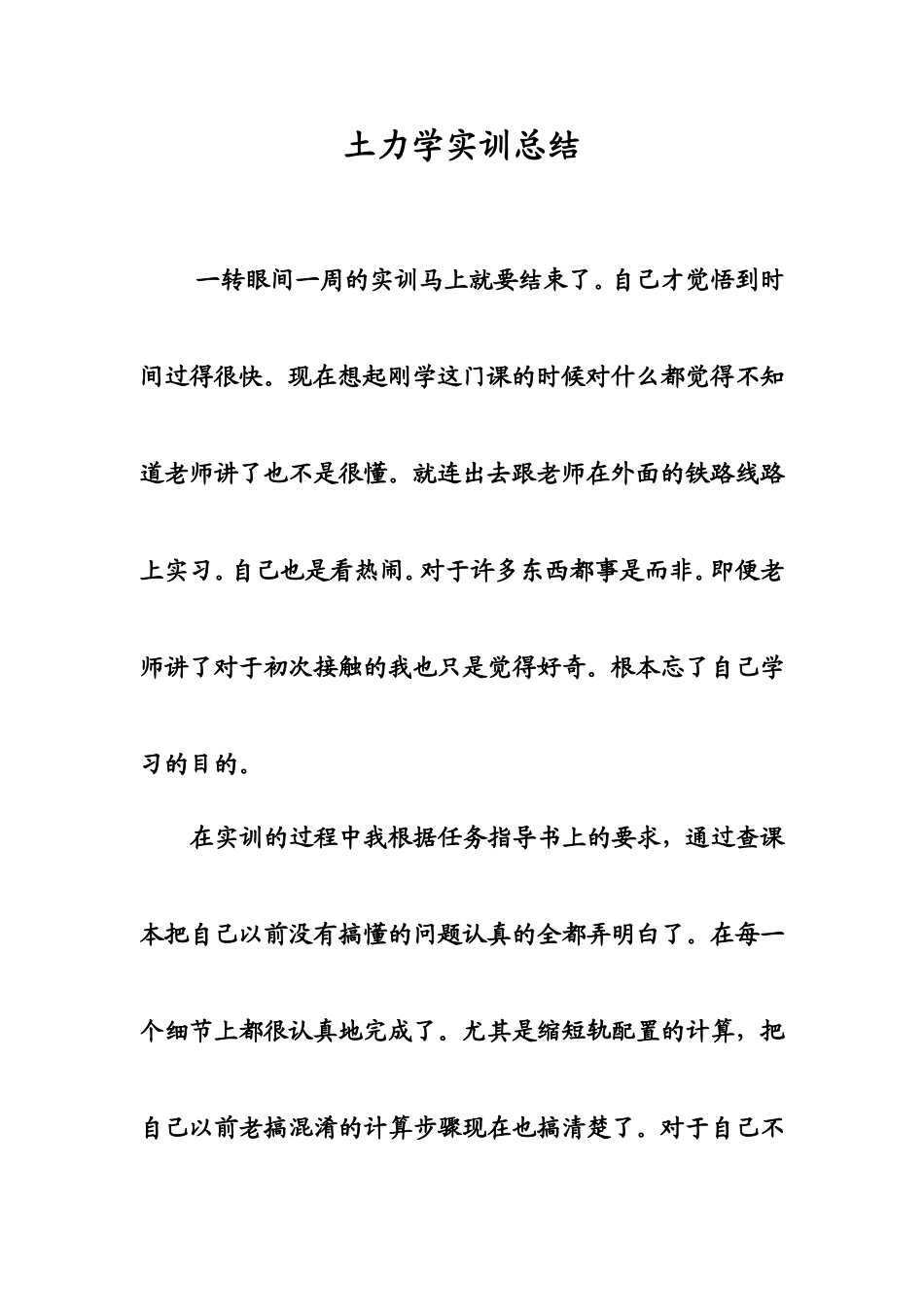

土力学实训总结一转眼间一周的实训马上就要结束了。自己才觉悟到时间过得很快。现在想起刚学这门课的时候对什么都觉得不知道老师讲了也不是很懂。就连出去跟老师在外面的铁路线路上实习。自己也是看热闹。对于许多东西都事是而非。即便老师讲了对于初次接触的我也只是觉得好奇。根本忘了自己学习的目的。在实训的过程中我根据任务指导书上的要求，通过查课本把自己以前没有搞懂的问题认真的全都弄明白了。在每一个细节上都很认真地完成了。尤其是缩短轨配置的计算，把自己以前老搞混淆的计算步骤现在也搞清楚了。对于自己不懂的地方我也虚心的请教同学、和老师。经过同学和老师的耐心讲解自己以前不会的也彻底懂了，自己由以前对这门课的讨厌也变得喜欢。实习过程中我对土力学的：土的密度试验，土的界限含水率试验，土的剪切试验，土的固结试验以及土的击实试验，都有了了解。现将了解到的知识总结如下：实验一土的含水率试验（一）、试验目的105—1100C下烘于恒量时所失去的水的质量和干土质量的百分比值。土在天然状态下的含水率称为土的天然含水率。所以，试验的目土的含水率指土在的：测定土的含水率。（二）、烘干法试验1.操作步骤（1）取代表性试样，粘性土为15—30G,砂性土、有机质土为50G,放入质量为M0的称量盒内，立即盖上盒盖，称湿土加盒总质量M1，精确至0.01G.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C的恒温下烘干。烘干时间与土的类别及取土数量有关。粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C的恒温下烘至恒量。（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量M2为，精确至0.01G实验二土的密度试验（一）、试验目的测定土在天然状态下单位体积的质量。（二）、试验方法与适用范围1、操作步骤（1）测出环刀的容积V，在天平上称环刀质量M1。（2）取直径和高度略大于环刀的原状土样或制备土样。（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。将环刀两端余土削去修平（严禁在土面上反复涂抹），然后擦净环刀外壁。（4）将取好土样的环刀放在天平上称量，记下环刀与湿土的总质量M22、计算土的密度：按下式计算3、要求：①密度试验应进行2次平行测定，两次测定的差值不得大于0.03G/CM3，取两次试验结果的算术平均值；②密度计算准确至0.01G/CM3.实验三土的界限含水率试验（一）、试验目的细粒土由于含水量不同，分别处于流动状态、可塑状态、半固体状态和固体状态。液限是细粒土呈可塑状态的上限含水量；塑限是细粒土呈可塑状态的下限含水量。本试验的目的是测定细粒土的液限、塑限，计算塑性指数、给土分类定名，共设计、施工使用。实验四土的击实试验（一）、试验目的本试验的目的是用标准的击实方法，测定土的密度与含水率的关系，从而确定土的最大干密度与最优含水率。轻型击实试验适用于粒径小于5MM的粘性土，重型击实试验适用于粒径小于20MM的土。（二）、计算与制图以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关系曲线，即为击实曲线。曲线峰值点的纵、横坐标分别代表土的最大干密度和最优含水率。如果曲线不能得出峰值点，应进行补点试验。计算数个干密度下的饱和含水率。以干密度为纵坐标，含水率为横坐标，在击实曲线的图中绘制出饱和曲线，用以校正击实曲线。实验五土的固结试验（一）、试验目的本试验的目的是测定试样在侧限与轴向排水条件下的变形和压力，或孔隙比和压力的关系，变形和时间的关系，以便计算土的压缩系数、压缩指数、压缩模量、固结系数及原状土的先期固结压力等。（二）、试验方法适用于饱和的粘质土（当只进行压缩试验时，允许用于非饱和土）。试验方法：1、标准固结试验；2、快速固结试验：规定试样在各级压力下的固结时间为1小时，仅在最后一级压力下除测记1小时的量表读数外，还应测读达压缩稳定时的量表。实验六土的剪切试验（一）、试验目的直接剪切试验是测定土的抗剪强度的一种常用方法。通常采用4个试样，分别在不同的垂直压力P下...
