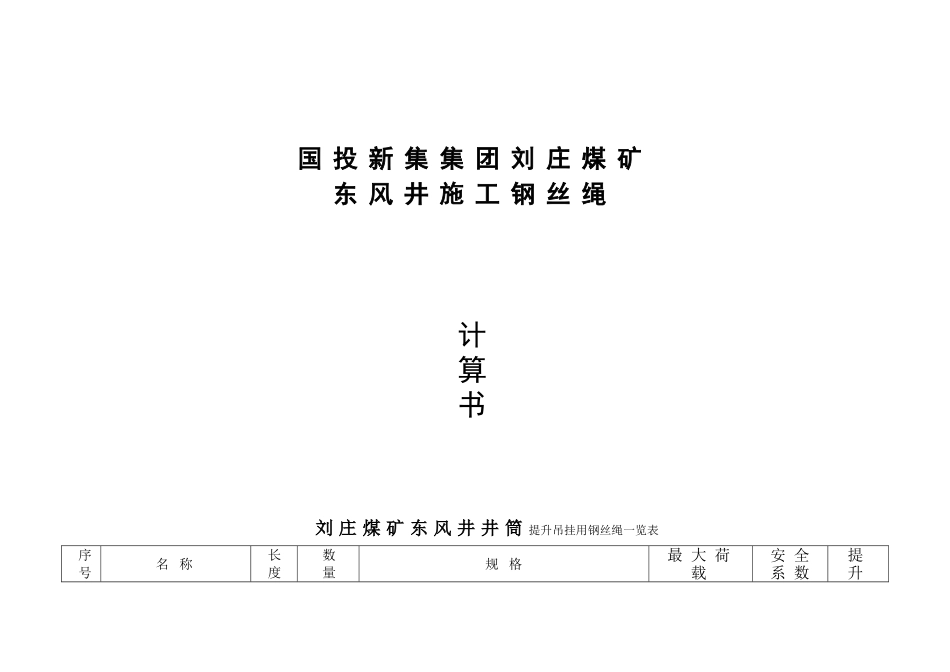

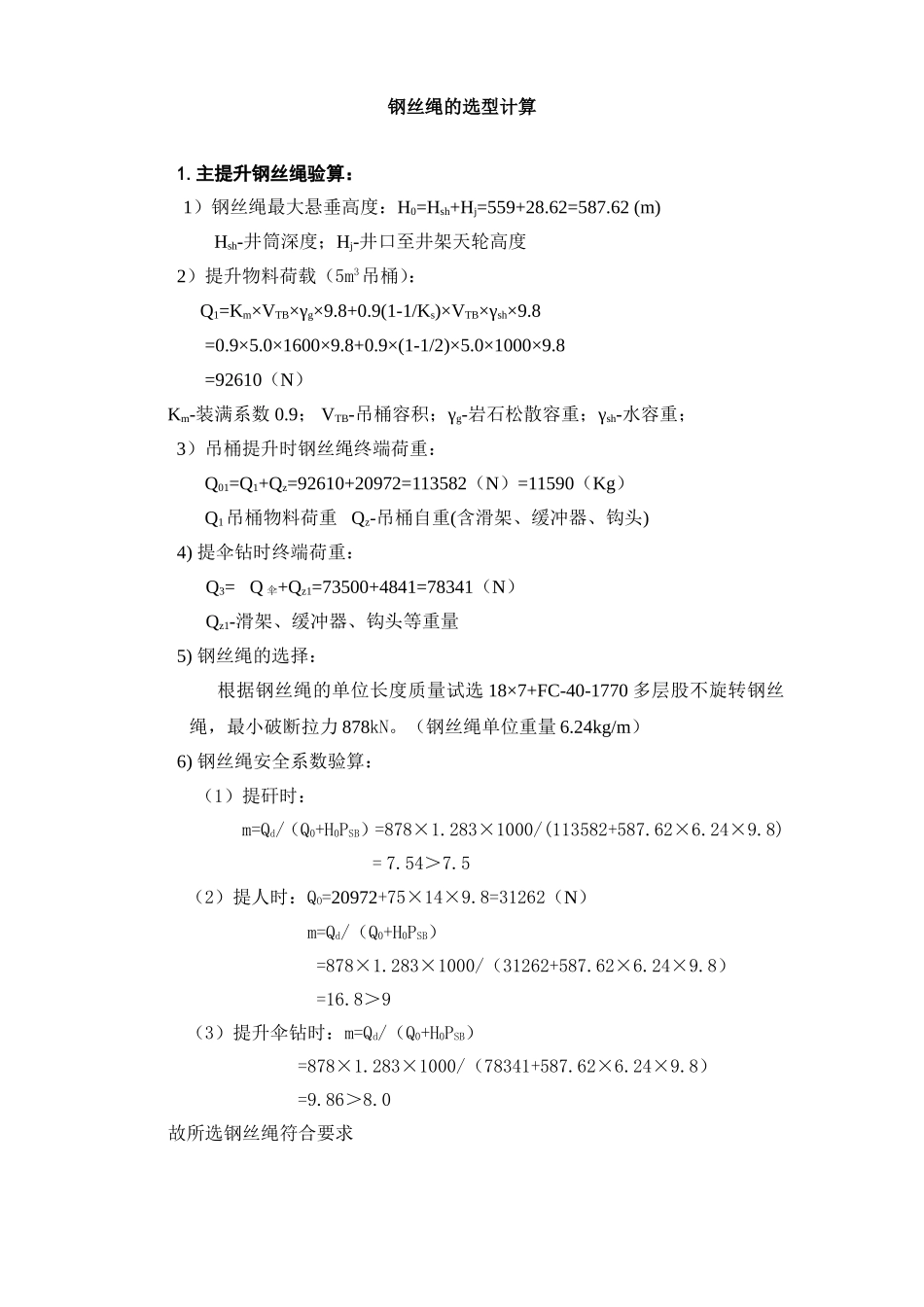

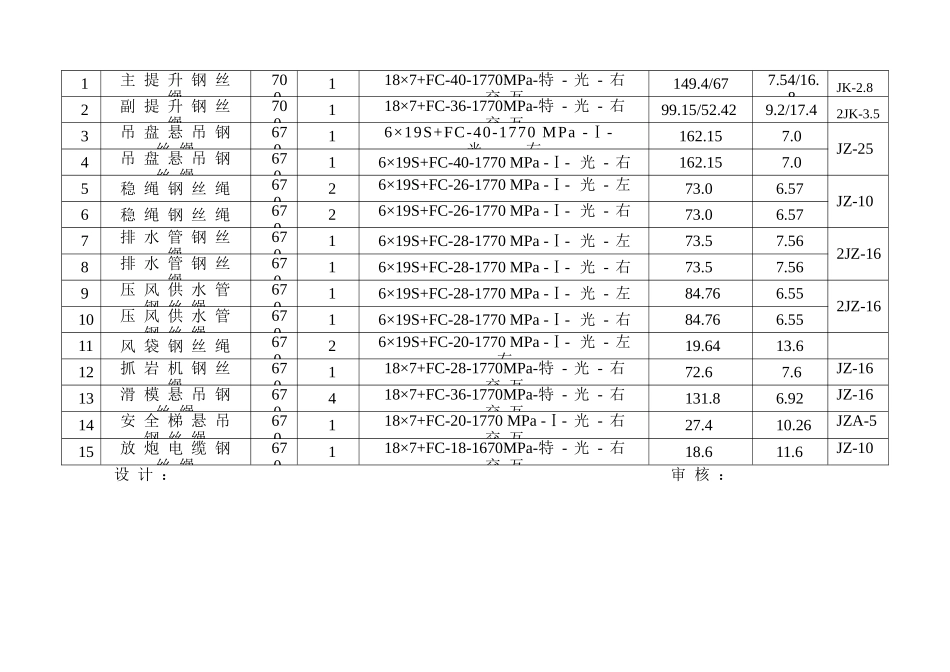

国投新集集团刘庄煤矿东风井施工钢丝绳计算书刘庄煤矿东风井井筒提升吊挂用钢丝绳一览表序号名称长度(数量(根规格最大荷载(KN)安全系数提升设1主提升钢丝绳700118×7+FC-40-1770MPa-特-光-右交互149.4/677.54/16.8JK-2.82副提升钢丝绳700118×7+FC-36-1770MPa-特-光-右交互99.15/52.429.2/17.42JK-3.53吊盘悬吊钢丝绳67016×19S+FC-40-1770MPa-Ⅰ-光-右162.157.0JZ-254吊盘悬吊钢丝绳67016×19S+FC-40-1770MPa-Ⅰ-光-右162.157.05稳绳钢丝绳67026×19S+FC-26-1770MPa-Ⅰ-光-左73.06.57JZ-106稳绳钢丝绳67026×19S+FC-26-1770MPa-Ⅰ-光-右73.06.577排水管钢丝绳67016×19S+FC-28-1770MPa-Ⅰ-光-左73.57.562JZ-168排水管钢丝绳67016×19S+FC-28-1770MPa-Ⅰ-光-右73.57.569压风供水管钢丝绳67016×19S+FC-28-1770MPa-Ⅰ-光-左84.766.552JZ-1610压风供水管钢丝绳67016×19S+FC-28-1770MPa-Ⅰ-光-右84.766.5511风袋钢丝绳67026×19S+FC-20-1770MPa-Ⅰ-光-左右19.6413.612抓岩机钢丝绳670118×7+FC-28-1770MPa-特-光-右交互72.67.6JZ-1613滑模悬吊钢丝绳670418×7+FC-36-1770MPa-特-光-右交互131.86.92JZ-1614安全梯悬吊钢丝绳670118×7+FC-20-1770MPa-Ⅰ-光-右交互27.410.26JZA-515放炮电缆钢丝绳670118×7+FC-18-1670MPa-特-光-右交互18.611.6JZ-10设计:审核:钢丝绳的选型计算1.主提升钢丝绳验算:1)钢丝绳最大悬垂高度:H0=Hsh+Hj=559+28.62=587.62(m)Hsh-井筒深度;Hj-井口至井架天轮高度2)提升物料荷载(5m3吊桶):Q1=Km×VTB×γg×9.8+0.9(1-1/Ks)×VTB×γsh×9.8=0.9×5.0×1600×9.8+0.9×(1-1/2)×5.0×1000×9.8=92610(N)Km-装满系数0.9;VTB-吊桶容积;γg-岩石松散容重;γsh-水容重;3)吊桶提升时钢丝绳终端荷重:Q01=Q1+Qz=92610+20972=113582(N)=11590(Kg)Q1吊桶物料荷重Qz-吊桶自重(含滑架、缓冲器、钩头)4)提伞钻时终端荷重:Q3=Q伞+Qz1=73500+4841=78341(N)Qz1-滑架、缓冲器、钩头等重量5)钢丝绳的选择:根据钢丝绳的单位长度质量试选18×7+FC-40-1770多层股不旋转钢丝绳,最小破断拉力878kN。(钢丝绳单位重量6.24kg/m)6)钢丝绳安全系数验算:(1)提矸时:m=Qd/(Q0+H0PSB)=878×1.283×1000/(113582+587.62×6.24×9.8)=7.54>7.5(2)提人时:QO=20972+75×14×9.8=31262(N)m=Qd/(Q0+H0PSB)=878×1.283×1000/(31262+587.62×6.24×9.8)=16.8>9(3)提升伞钻时:m=Qd/(Q0+H0PSB)=878×1.283×1000/(78341+587.62×6.24×9.8)=9.86>8.0故所选钢丝绳符合要求2.副提升钢丝绳验算:1)钢丝绳最大悬垂高度:H0=Hsh+Hj=559+28.62=587.62(m)Hsh-井筒深度;Hj-井口至井架天轮高度2)提升物料荷载(3m3)Q3=Km×VTB×γg×9.8+0.9(1-1/Ks)×VTB×γsh×9.8=0.9×3.0×1600×9.8+0.9×(1-1/2)×3.0×1000×9.8=55566(N)Km-装满系数0.9;VTB-吊桶容积;γg-岩石松散容重;γsh-水容重3)钢丝绳终端荷载(1)3m3吊桶:Q03=Q3+Qz=55566+14440=70006(N)=7143(kg)(2)2.4m3底卸式吊桶下料Q底=2.4×2400×9.8+(1250+330)×9.8=71932(N)Qz-吊桶自重(含滑架、缓冲器、钩头)4)钢丝绳的选择:根据钢丝绳的单位长度质量及提升机许用钢丝绳,试选18×7+FC-36-1770多层股不旋转钢丝绳,最小破断拉力711KN。(钢丝绳单位重量5.05kg/m)5)钢丝绳安全系数验算:提矸:m=Qd/(Q吊+H0PSB)=711×1.283×1000/(70006+587.62×5.05×9.8)=9.2>7.5下料:m=Qd/(Q底+H0PSB)=711×1.283×1000/(71932+587.62×5.05×9.8)=9>7.5提人时:QO=Qz+Q1=14440+75×12×9.8=23220(N)m=Qd/(Q0+H0PSB)=711×1.283×1000/(23220+587.62×5.05×9.8)=17.4>9故所选钢丝绳符合要求。3、稳绳验算:1)钢丝绳最大悬垂高度:H0=Hsh1+Hj=558+26.7=586.7(m)Hsh1-井筒深度;Hj-井口至井架绳轮高度2)根据《矿山井巷工程施工及验收规范》规定,稳绳及罐道绳每百米张紧力不得小于10KN;《煤矿建设安全规范》第6.8.2.9条规定:吊桶提升时,每根罐道绳最小刚性系数不得小于500N/m,2根罐道绳的张紧力相等。故稳绳终端荷载:按最小张紧力计算F1x=H0×10000/100=586.7×1...
