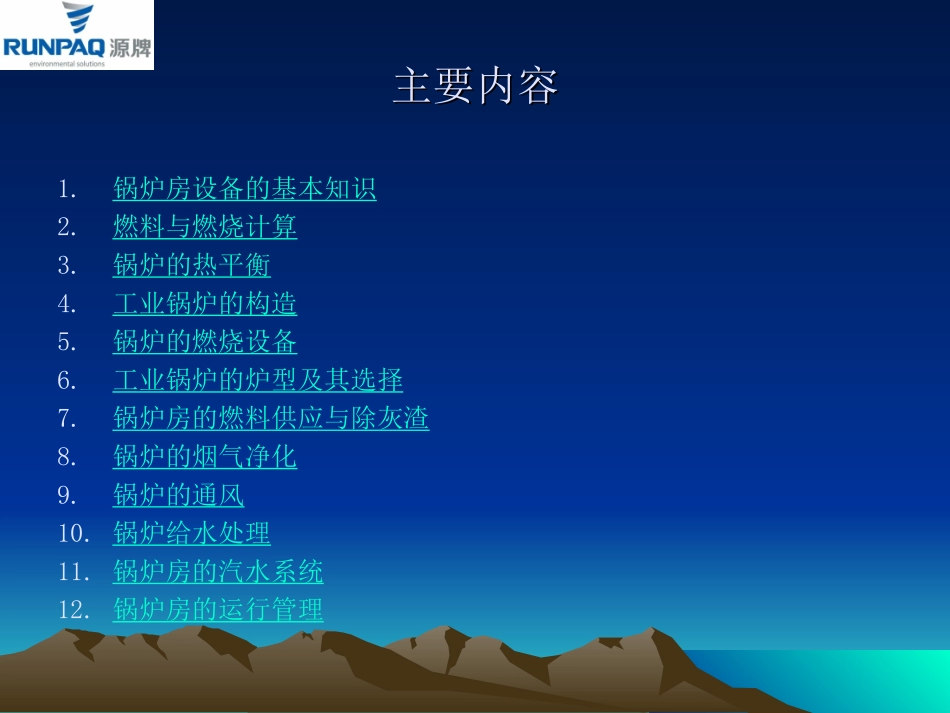

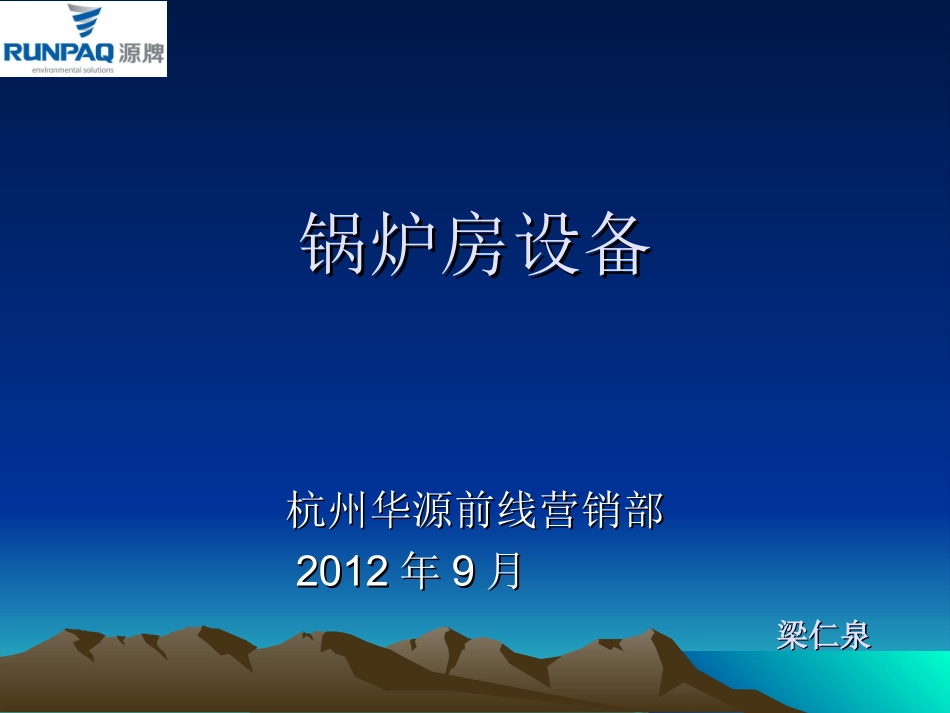

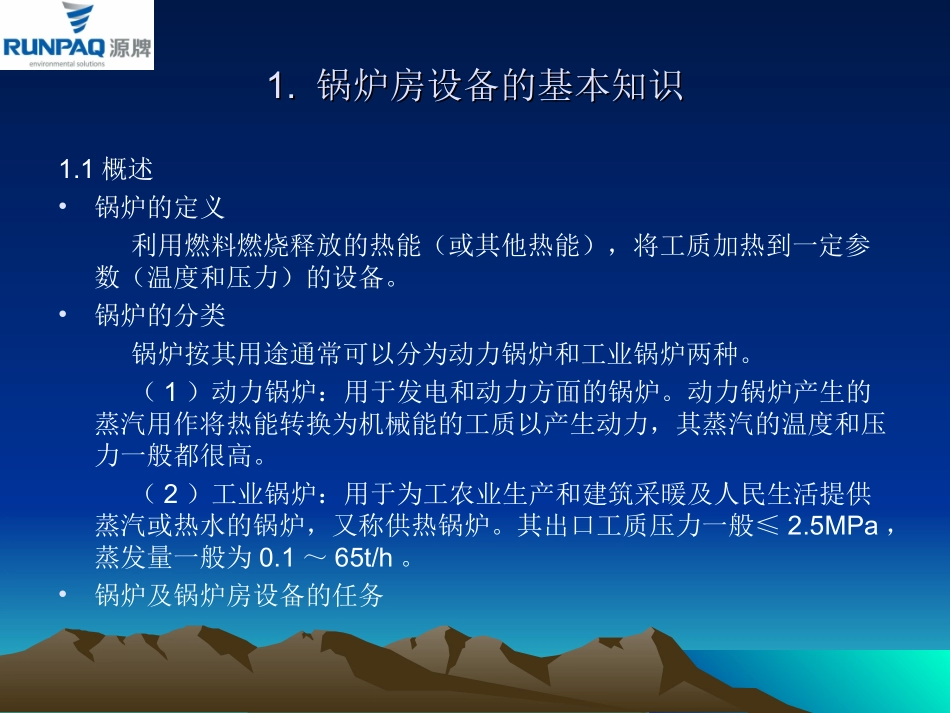

锅炉房设备锅炉房设备杭州华源前线营销部杭州华源前线营销部20122012年年99月月梁仁泉梁仁泉主要内容主要内容1.锅炉房设备的基本知识2.燃料与燃烧计算3.锅炉的热平衡4.工业锅炉的构造5.锅炉的燃烧设备6.工业锅炉的炉型及其选择7.锅炉房的燃料供应与除灰渣8.锅炉的烟气净化9.锅炉的通风10.锅炉给水处理11.锅炉房的汽水系统12.锅炉房的运行管理1.1.锅炉房设备的基本知识锅炉房设备的基本知识1.1概述•锅炉的定义利用燃料燃烧释放的热能（或其他热能），将工质加热到一定参数（温度和压力）的设备。•锅炉的分类锅炉按其用途通常可以分为动力锅炉和工业锅炉两种。（1）动力锅炉：用于发电和动力方面的锅炉。动力锅炉产生的蒸汽用作将热能转换为机械能的工质以产生动力，其蒸汽的温度和压力一般都很高。（2）工业锅炉：用于为工农业生产和建筑采暖及人民生活提供蒸汽或热水的锅炉，又称供热锅炉。其出口工质压力一般≤2.5MPa，蒸发量一般为0.1～65t/h。•锅炉及锅炉房设备的任务安全、可靠、经济有效地将燃料地化学能转化为热能，进而将热能传递给水，以产生热水或蒸汽，或将燃料地化学能传递给其他工质，以产生其他高温工质。•本行业人员的任务力求节约能源消耗，以降低生产成本，提高锅炉热效率；有效地燃用地方性劣质燃料，减少烟尘及各种污染，保护自然环境；提高操作水平，减轻工人地劳动强度，改善工作环境，保证锅炉额定出力及运行效率，安全可靠地供热。1.2锅炉的分类及锅炉房设备的组成（1）锅炉的分类用途：动力锅炉、工业锅炉；输出工质（工业锅炉）：蒸汽锅炉、热水锅炉、导热油锅炉；燃料和能源：燃煤锅炉、燃气锅炉、燃油锅炉、余热锅炉；燃烧方式（燃煤锅炉）：层燃炉、室燃炉、沸腾炉；锅炉本体结构：烟管锅炉、水管锅炉；锅筒放置方式：立式、卧式锅炉；出厂形式：整装（快装）、组装、散装锅炉；等等。（2）锅炉房设备的组成①锅炉本体：“锅”、“炉”•“锅”－吸热容纳水和蒸汽的受压部件，包括锅筒（汽包）、对流管束、水冷壁、集箱（联箱）、蒸汽过热器、省煤器和管道组成的一个封闭的汽水系统。•“炉”－放热锅炉中使燃料进行燃烧产生高温烟气的场所，是由煤斗、炉排、炉膛、除渣板、送引风装置等组成的燃烧设备。②锅炉辅助设备燃料供应与除灰渣系统通风系统水－汽系统仪表控制系统1.3锅炉的主要性能指标（1）蒸发量或热功率蒸发量（Dt/h）：蒸汽锅炉每小时生产的额定蒸汽量。热功率（QMW）：热水锅炉（2）压力和温度锅炉的额定工作压力（P）：蒸汽锅炉出汽口处蒸汽的额定压力或热水锅炉出水口处热水的额定压力。温度（t）：蒸汽锅炉蒸汽过热器出口处的蒸汽温度或热水锅炉的额定出水口供水温度和进口回水温度。（3）受热面蒸发率或受热面发热率受热面蒸发率（D/H）：蒸汽锅炉每平方米受热面每小时所产生的蒸汽量。受热面发热率（Q/H）：热水锅炉每平方米受热面每小时所产生的热量。（4）锅炉热效率锅炉热效率是指送入锅炉的全部热量中被有效利用的百分数，也称锅炉效率（η）。（5）锅炉的金属耗率及耗电率锅炉的金属耗率：相应于锅炉每吨蒸发量所耗用金属材料的重量，也称钢水比。锅炉的耗电率：生产1t蒸汽，锅炉房设备耗用电的总度数。1.4锅炉的规格与型号我国工业锅炉产品型号由三部分组成，各部分之间用短横线相连。△△△××—××/×××－×①②③④⑤⑥①本体形式代号②燃烧设备代号③额定蒸发量（t/h）或额定热功率（MW）④额定蒸汽压力或允许工作压力（MPa）⑤过热蒸汽温度或出水温度/进水温度（℃）⑥燃料种类代号2.2.燃料与燃烧计算燃料与燃烧计算2.1工业锅炉的燃料•燃料的定义可以燃烧并能释放出热能加以利用的物质。•燃料的分类目前，世界上所用燃料可以分为两大类：核燃料、有机燃料。其中，有机燃料按用途可以分为工艺燃料、动力燃料；按物态可以分为：固体燃料、液体燃料、气体燃料。固体燃料：煤、油页岩、稻壳、甘蔗渣等。液体燃料：重油、渣油、轻柴油。气体燃料：天然气、高炉煤气、焦炉煤气、沼气、城市煤气。2.2燃料的化学成分（1）燃料的元素分析成分：C、H、O、N、S、A、M•碳（C）燃料中主要的可燃成分。1kg碳完全燃烧时可释...
