FY-2号(01)批静止气象卫星数据格式VIP免费

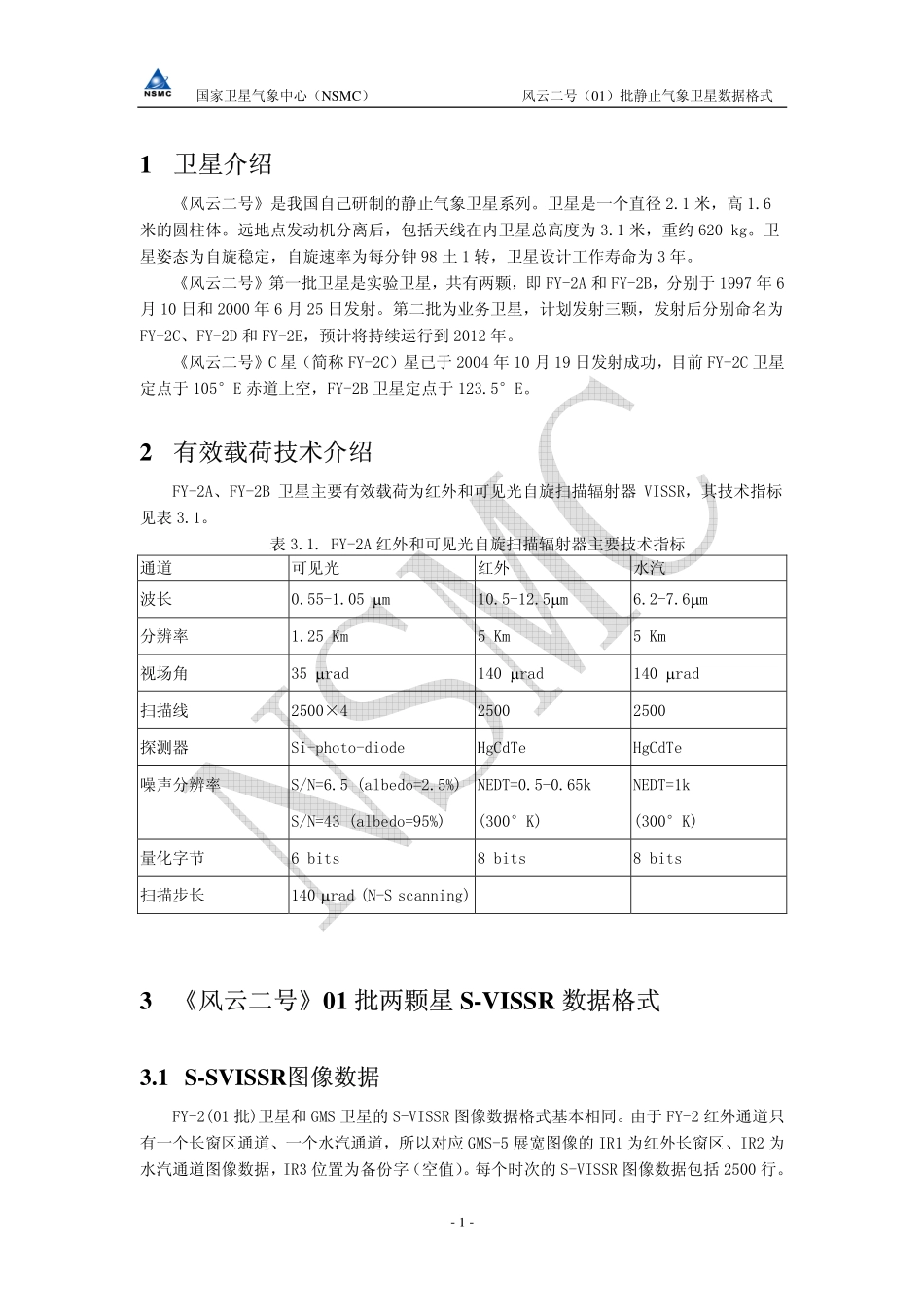

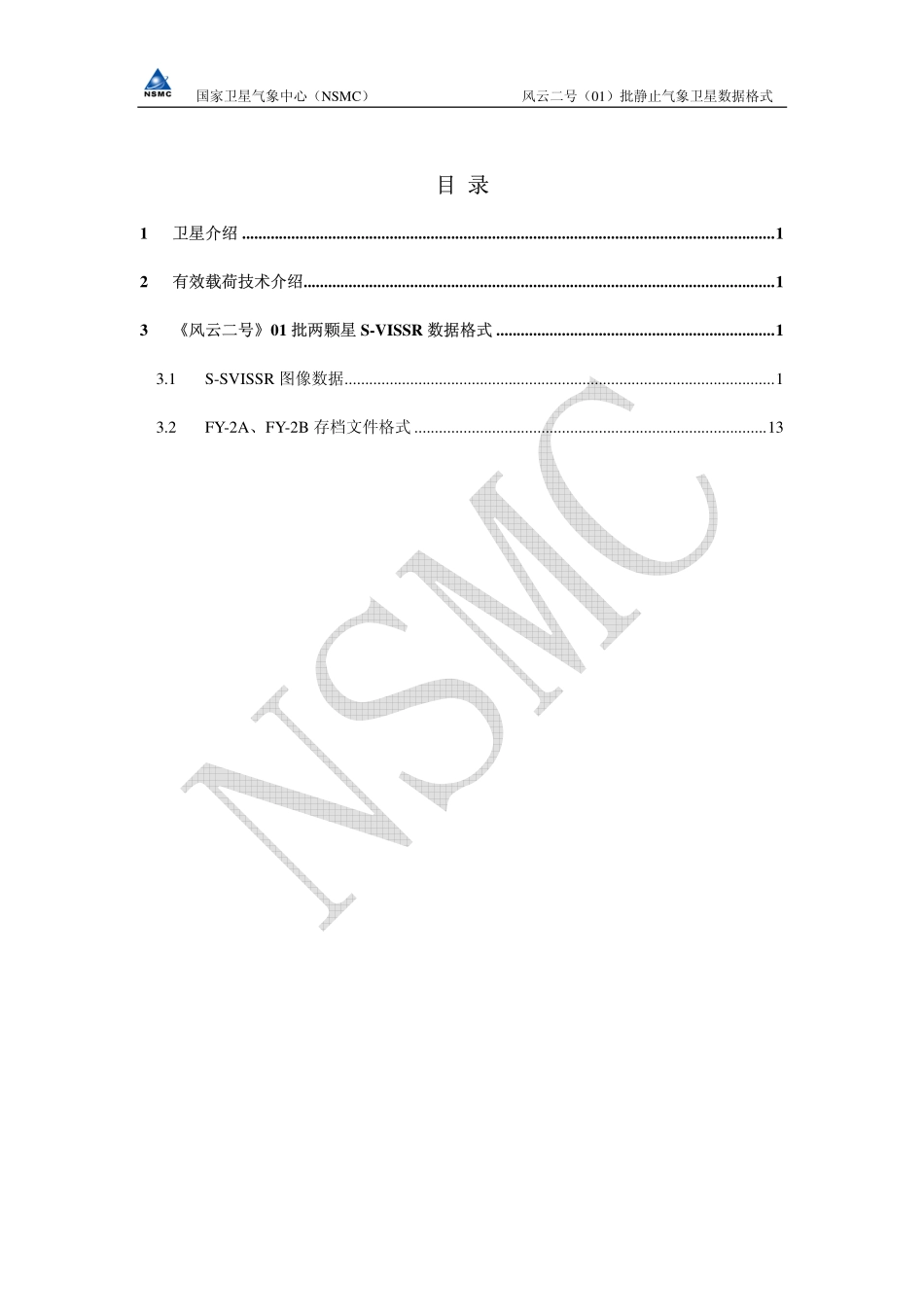

国家卫星气象中心（NSMC）风云二号（01）批静止气象卫星数据格式风云二号（01）批静止气象卫星数据格式国家卫星气象中心（NSMC）风云二号（01）批静止气象卫星数据格式目录1卫星介绍..................................................................................................................................12有效载荷技术介绍...................................................................................................................13《风云二号》01批两颗星S-VISSR数据格式....................................................................13.1S-SVISSR图像数据.........................................................................................................13.2FY-2A、FY-2B存档文件格式......................................................................................13国家卫星气象中心（NSMC）风云二号（01）批静止气象卫星数据格式-1-1卫星介绍《风云二号》是我国自己研制的静止气象卫星系列。卫星是一个直径2.1米，高1.6米的圆柱体。远地点发动机分离后，包括天线在内卫星总高度为3.1米，重约620kg。卫星姿态为自旋稳定，自旋速率为每分钟98土1转，卫星设计工作寿命为3年。《风云二号》第一批卫星是实验卫星，共有两颗，即FY-2A和FY-2B，分别于1997年6月10日和2000年6月25日发射。第二批为业务卫星，计划发射三颗，发射后分别命名为FY-2C、FY-2D和FY-2E，预计将持续运行到2012年。《风云二号》C星（简称FY-2C）星已于2004年10月19日发射成功，目前FY-2C卫星定点于105°E赤道上空，FY-2B卫星定点于123.5°E。2有效载荷技术介绍FY-2A、FY-2B卫星主要有效载荷为红外和可见光自旋扫描辐射器VISSR，其技术指标见表3.1。表3.1.FY-2A红外和可见光自旋扫描辐射器主要技术指标通道可见光红外水汽波长0.55-1.05µm10.5-12.5µm6.2-7.6µm分辨率1.25Km5Km5Km视场角35µrad140µrad140µrad扫描线2500×425002500探测器Si-photo-diodeHgCdTeHgCdTe噪声分辨率S/N=6.5(albedo=2.5%)S/N=43(albedo=95%)NEDT=0.5-0.65k(300°K)NEDT=1k(300°K)量化字节6bits8bits8bits扫描步长140µrad(N-Sscanning)3《风云二号》01批两颗星S-VISSR数据格式3.1S-SVISSR图像数据FY-2(01批)卫星和GMS卫星的S-VISSR图像数据格式基本相同。由于FY-2红外通道只有一个长窗区通道、一个水汽通道，所以对应GMS-5展宽图像的IR1为红外长窗区、IR2为水汽通道图像数据，IR3位置为备份字（空值）。每个时次的S-VISSR图像数据包括2500行。国家卫星气象中心（NSMC）风云二号（01）批静止气象卫星数据格式-2-有效图像数据部分为2291行，以图像中心行起算(大约位于赤道附近)，南北各1145行，图像数据起始行距地球北部边缘观测角相差约0.5°。FY-2A与FY-2B卫星S-VISSR格式的唯一不同之处在于B星与GMS-5一样增加了定标块，而A星与GMS-4相同没有定标块，定标查找表是以文件的形式另外分布的。图像数据行的格式：同步码20000bit文件码20408bit红外120408bit红外220408bit红外320408bit可见157060bit可见257060bit可见357060bit可见457060bit同步码为PN码1、文件码段：文件标识码16bit文件内容2291X8bitCRC16bit填充码2048bit文件标识码：00000000000000002、红外码段：红外标识码16bit红外数据2291X8bitCRC16bit填充码2048bit对于FY-2S-VISSR红外1为红外通道观测数据，红外2为水汽通道观测数据，红外3为备份。红外标识码：0001000100010001水汽标识码：0010001000100010红外3(备份)标识码：01000100010001003、可见码段：可见1标识码12bit可见数据9164X6bitCRC16bit填充码2048bit可见1到可见4码段结构相同，分别由可见1标识码到可见4标识码来区分。可见1标识码：011011011011可见2标识码：101101101101可见3标识码：110110110110可见4标识码：111111111111其中，同步码为PN码。CRC为循环冗余校验码，用于数据的误码检测(生成多项式：G(X)=X16+X12+X6+1填充码为全“0”码，目的是实现数据段分隔，并提供实时处理计算机大约3ms的缓冲时间。文件内容的编排格式如下图...
