箱式变电站简介VIP免费

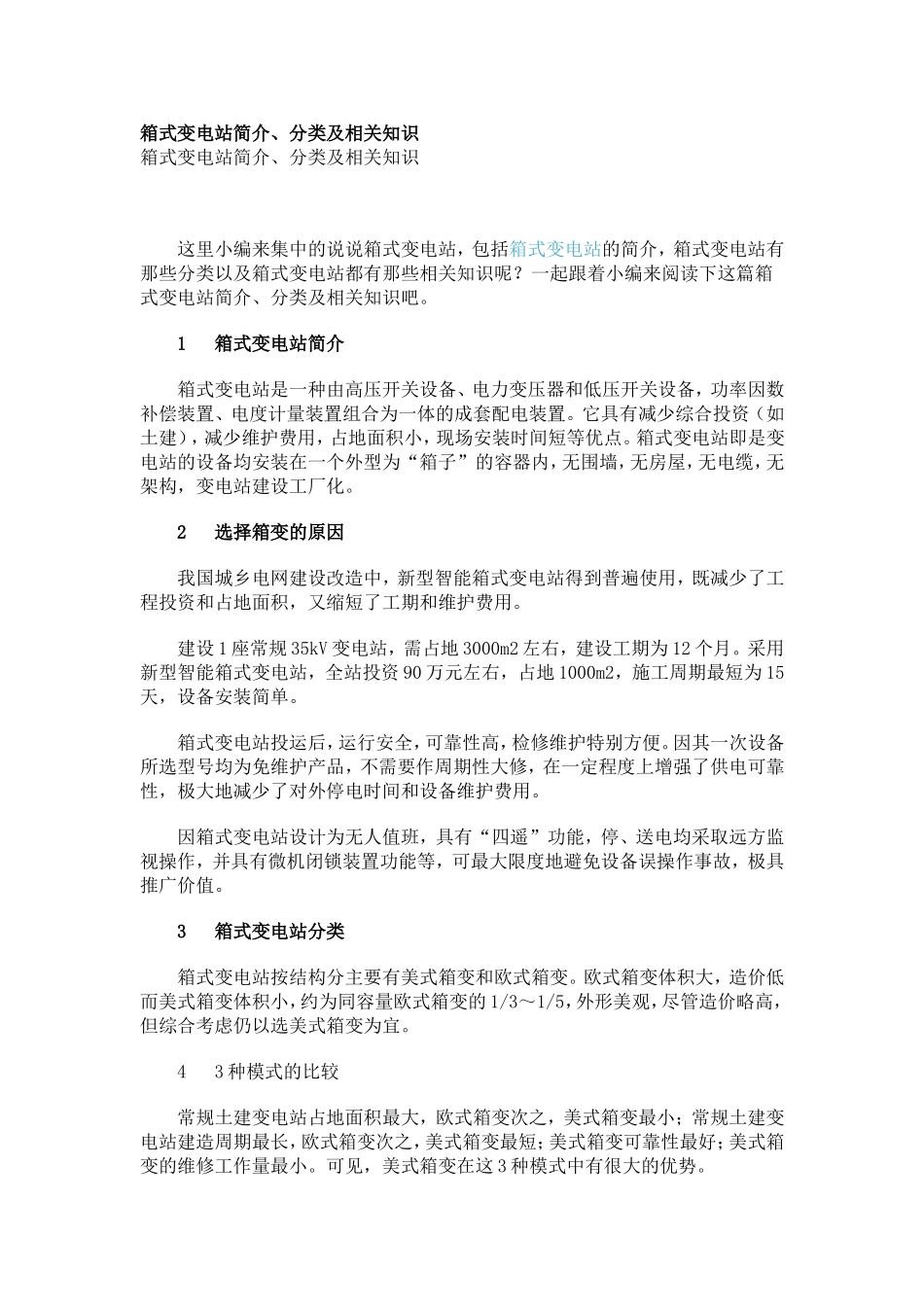

箱式变电站简介_第1页
1/18
箱式变电站简介_第2页
2/18
箱式变电站简介_第3页
3/18
箱式变电站简介、分类及相关知识箱式变电站简介、分类及相关知识这里小编来集中的说说箱式变电站,包括箱式变电站的简介,箱式变电站有那些分类以及箱式变电站都有那些相关知识呢?一起跟着小编来阅读下这篇箱式变电站简介、分类及相关知识吧。1箱式变电站简介箱式变电站是一种由高压开关设备、电力变压器和低压开关设备,功率因数补偿装置、电度计量装置组合为一体的成套配电装置。它具有减少综合投资(如土建),减少维护费用,占地面积小,现场安装时间短等优点。箱式变电站即是变电站的设备均安装在一个外型为“箱子”的容器内,无围墙,无房屋,无电缆,无架构,变电站建设工厂化。2选择箱变的原因我国城乡电网建设改造中,新型智能箱式变电站得到普遍使用,既减少了工程投资和占地面积,又缩短了工期和维护费用。建设1座常规35kV变电站,需占地3000m2左右,建设工期为12个月。采用新型智能箱式变电站,全站投资90万元左右,占地1000m2,施工周期最短为15天,设备安装简单。箱式变电站投运后,运行安全,可靠性高,检修维护特别方便。因其一次设备所选型号均为免维护产品,不需要作周期性大修,在一定程度上增强了供电可靠性,极大地减少了对外停电时间和设备维护费用。因箱式变电站设计为无人值班,具有“四遥”功能,停、送电均采取远方监视操作,并具有微机闭锁装置功能等,可最大限度地避免设备误操作事故,极具推广价值。3箱式变电站分类箱式变电站按结构分主要有美式箱变和欧式箱变。欧式箱变体积大,造价低而美式箱变体积小,约为同容量欧式箱变的1/3~1/5,外形美观,尽管造价略高,但综合考虑仍以选美式箱变为宜。43种模式的比较常规土建变电站占地面积最大,欧式箱变次之,美式箱变最小;常规土建变电站建造周期最长,欧式箱变次之,美式箱变最短;美式箱变可靠性最好;美式箱变的维修工作量最小。可见,美式箱变在这3种模式中有很大的优势。5美式箱变美式箱变具有供电可靠、结构合理、安装迅速、灵活、操作方便、体积小、造价低等卓越性能,既可用于户外,又可用于户内,广泛应用于工业园区、居民小区、商业中心以及高层建筑等各种场所。美式箱变与国内组合式箱变的不同在于,美式箱变是将变压器铁心、高压负荷开关、保护用熔断器等设备统一设计,放在同一注油铁箱中,因而体积较小。美式箱变的特点:(1)体积小,结构紧凑,仅为国内同容量箱变的1/3左右;(2)全密封、全绝缘结构,无需绝缘距离,可靠保护人身安全;(3)既可用于环网,又可用于终端,转换十分方便,提高了供电的可靠性;(4)过载能力强;(5)损耗小,与国内S9型变压器的损耗相同;(6)电缆接头可操作200A负荷电流,在紧急情况下可作为负荷开关操作,并具有隔离开关的特点,操作方便、灵活;(7)采用双熔丝保护,降低了运行成本;(8)选用高燃点油(燃点高达312℃),可置于建筑物内;(9)箱体采用防腐设计和特殊喷漆处理,可广泛适用于各种恶劣环境,如多暴风雨和高污染地区。6箱变的选择(1)一般情况下选择美式箱变。(2)变配电设备。采用常规土建变电站需要多台不同型号的变压器,多规格的配电盘,不同型号的动力箱,十几种规格的空气开关;而采用箱变只需1种箱变、1种开关即可。(3)线路。采用常规土建变电所需要多种截面的导线;而采用箱变只需一种根据现场实际情况进行校验的导线。7安装首先砌好相应容量的基础,并做好接地网,接地电阻不大于4Ω。吊装时不能使箱体结构变形,要小心轻放。箱式变电站求助编辑百科名片箱式变电站是一种高压开关设备、配电变压器和低压配电装置,按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备,即将高压受电、变压器降压、低压配电等功能有机地组合在一起,安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内,机电一体化,全封闭运行,特别适用于城网建设与改造,是继土建变电站之后崛起的一种崭新的变电站。箱式变电站适用于矿山、工厂企业、油气田和风力发电站,它替代了原有的土建配电房,配电站,成为新型的成套变配电装置。查看精彩图册目录机械简介机械特点技术先进安全可靠自动化程度高工厂...
