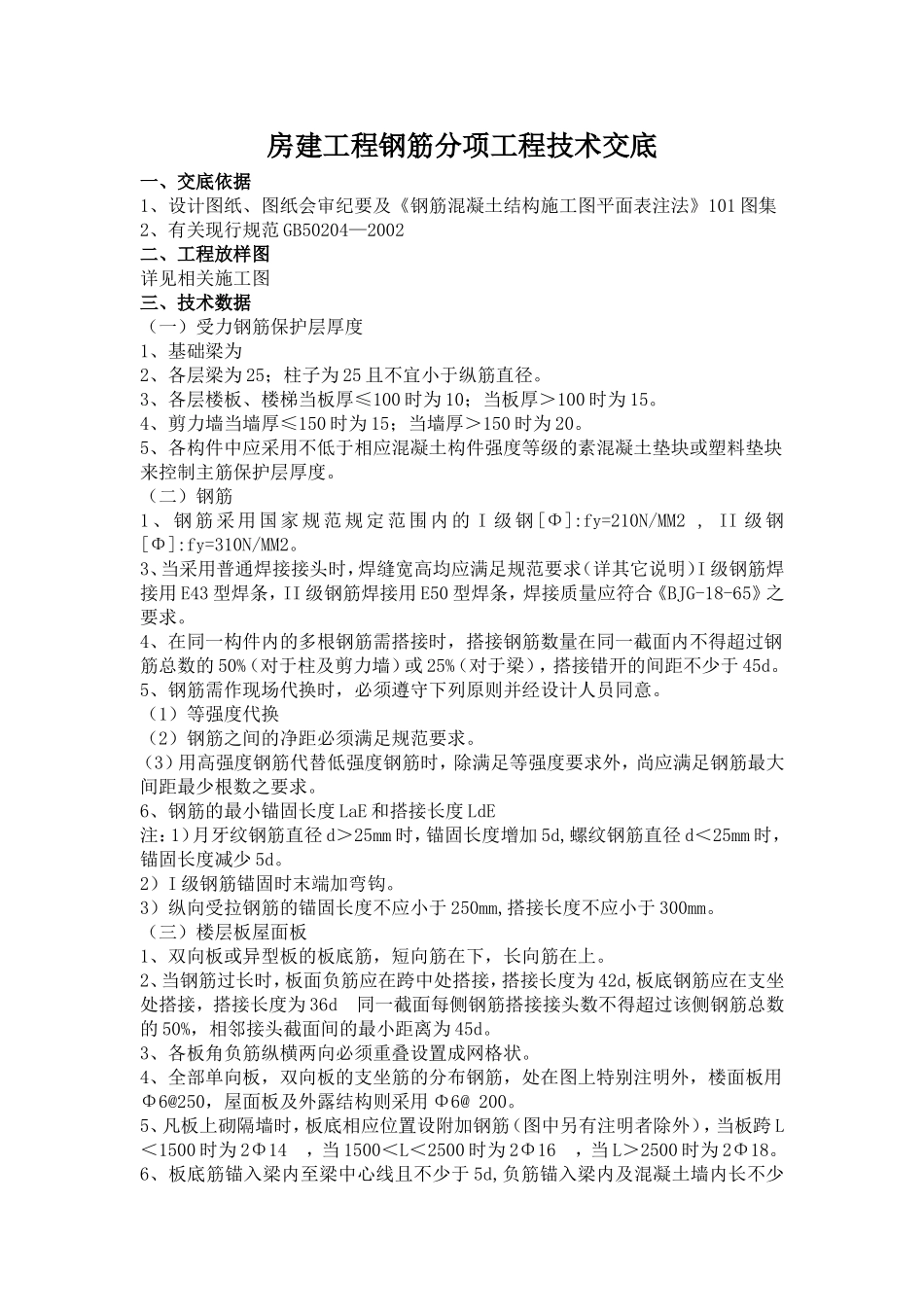

房建工程钢筋分项工程技术交底VIP免费

房建工程钢筋分项工程技术交底一、交底依据1、设计图纸、图纸会审纪要及《钢筋混凝土结构施工图平面表注法》101图集2、有关现行规范GB50204—2002二、工程放样图详见相关施工图三、技术数据（一）受力钢筋保护层厚度1、基础梁为2、各层梁为25；柱子为25且不宜小于纵筋直径。3、各层楼板、楼梯当板厚≤100时为10；当板厚＞100时为15。4、剪力墙当墙厚≤150时为15；当墙厚＞150时为20。5、各构件中应采用不低于相应混凝土构件强度等级的素混凝土垫块或塑料垫块来控制主筋保护层厚度。（二）钢筋1、钢筋采用国家规范规定范围内的I级钢[Φ]:fy=210N/MM2,II级钢[Φ]:fy=310N/MM2。3、当采用普通焊接接头时，焊缝宽高均应满足规范要求（详其它说明）I级钢筋焊接用E43型焊条，II级钢筋焊接用E50型焊条，焊接质量应符合《BJG-18-65》之要求。4、在同一构件内的多根钢筋需搭接时，搭接钢筋数量在同一截面内不得超过钢筋总数的50%（对于柱及剪力墙）或25%（对于梁），搭接错开的间距不少于45d。5、钢筋需作现场代换时，必须遵守下列原则并经设计人员同意。（1）等强度代换（2）钢筋之间的净距必须满足规范要求。（3）用高强度钢筋代替低强度钢筋时，除满足等强度要求外，尚应满足钢筋最大间距最少根数之要求。6、钢筋的最小锚固长度LaE和搭接长度LdE注：1）月牙纹钢筋直径d＞25mm时，锚固长度增加5d,螺纹钢筋直径d＜25mm时，锚固长度减少5d。2）I级钢筋锚固时末端加弯钩。3）纵向受拉钢筋的锚固长度不应小于250mm,搭接长度不应小于300mm。（三）楼层板屋面板1、双向板或异型板的板底筋，短向筋在下，长向筋在上。2、当钢筋过长时，板面负筋应在跨中处搭接，搭接长度为42d,板底钢筋应在支坐处搭接，搭接长度为36d同一截面每侧钢筋搭接接头数不得超过该侧钢筋总数的50%，相邻接头截面间的最小距离为45d。3、各板角负筋纵横两向必须重叠设置成网格状。4、全部单向板，双向板的支坐筋的分布钢筋，处在图上特别注明外，楼面板用Φ6@250，屋面板及外露结构则采用Φ6@200。5、凡板上砌隔墙时，板底相应位置设附加钢筋（图中另有注明者除外），当板跨L＜1500时为2Φ14，当1500＜L＜2500时为2Φ16，当L＞2500时为2Φ18。6、板底筋锚入梁内至梁中心线且不少于5d,负筋锚入梁内及混凝土墙内长不少于La。7、板筋遇预留孔洞，当孔洞尺寸d(或）不大于300时，不切断绕孔而过，当孔洞尺寸d(或）大于300时，洞周须设加强筋详见图十六板之预留孔结构图中表示者留孔位置及大小详见建筑，给排水、电气及空调等有关专业图纸要求。4、上部结构（板、梁、剪力墙）设置后浇带时，其做法见图十五；后浇带应迟后六十天浇筑。四、工艺流程进场→复试→调直→下料→安装五、质量标准（一）一般规定1、当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。2、在浇筑混凝土之前，应进行钢筋隐蔽工程验收，其内容包括：（1）纵向受力钢筋的品种、规格、数量、位置等；（2）钢筋的连接方式、接头位置、接头数量、接头面积百分率等；（3）箍筋、横向钢筋的品种、规格、数量、间距等；（4）预埋件的规格、数量、位置等。（二）原材料1、钢筋进场时，应按现行国家标准《钢筋混凝土用热扎带助钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。（三）钢筋加工1、受力钢筋的弯钩和弯折应符合下列规定：（1）HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。（2）当设计要求钢筋末端需作135°弯钩时，HRB335级、HRB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。（3）钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍2、除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：（1）箍筋弯钩的弯弧内直径除应满足本规范规定外，尚应不小于受力钢筋直径；（2）箍筋弯钩的弯折角度：对一般结构，不应小于90°；对有抗震等要求的结构，应为135°；（3）箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对...
