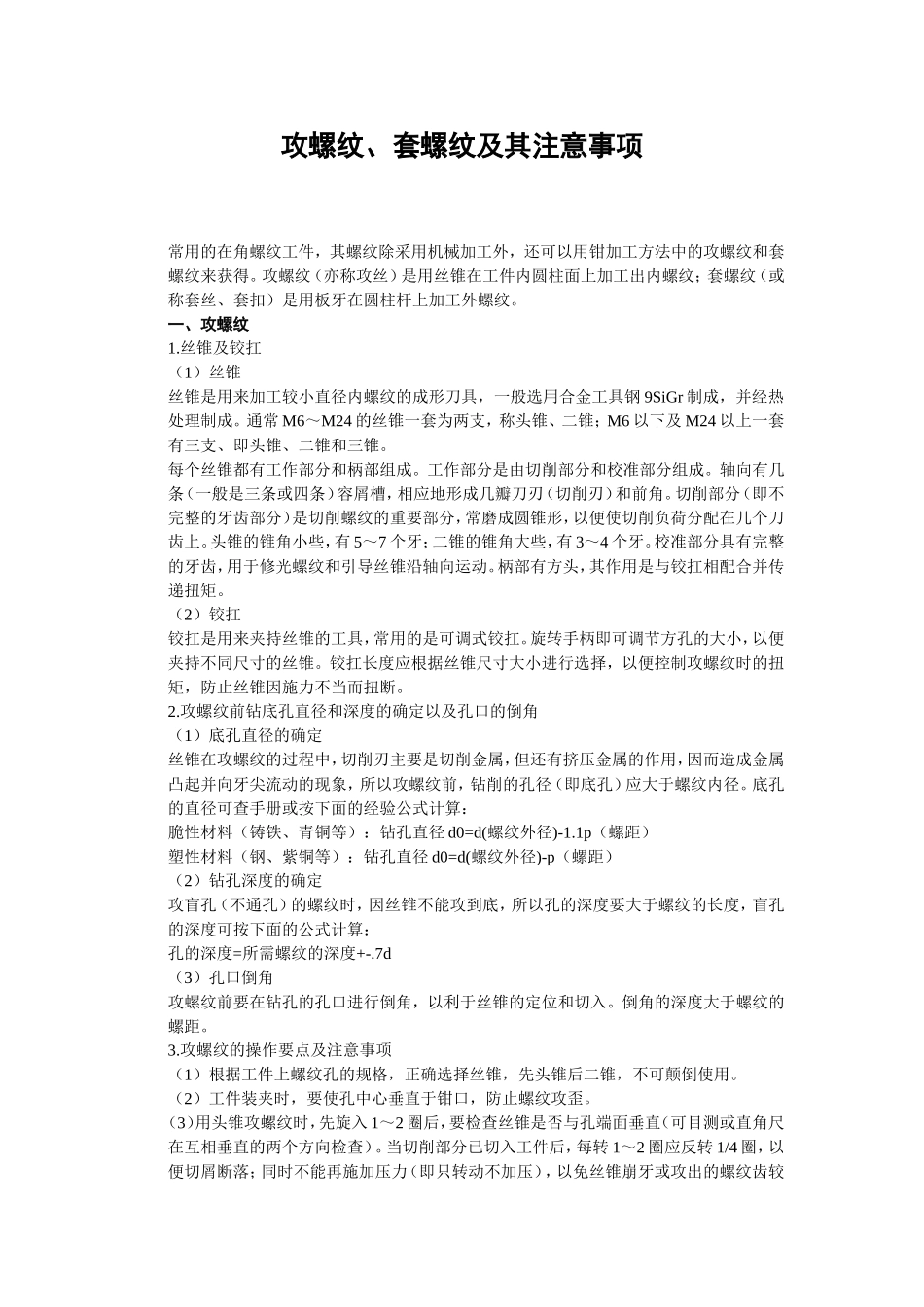

攻螺纹、套螺纹及其注意事项-}(r3A.B8_6m2L3u6V$k$M:h-`常用的在角螺纹工件，其螺纹除采用机械加工外，还可以用钳加工方法中的攻螺纹和套螺纹来获得。攻螺纹（亦称攻丝）是用丝锥在工件内圆柱面上加工出内螺纹；套螺纹（或称套丝、套扣）是用板牙在圆柱杆上加工外螺纹。7\,q+_Z$g9H一、攻螺纹1.丝锥及铰扛（1）丝锥W-R&s-f9H6m'U丝锥是用来加工较小直径内螺纹的成形刀具，一般选用合金工具钢9SiGr制成，并经热处理制成。通常M6～M24的丝锥一套为两支，称头锥、二锥；M6以下及M24以上一套有三支、即头锥、二锥和三锥。(K)}!Y6c.o+e%k4L7C/\-_+x每个丝锥都有工作部分和柄部组成。工作部分是由切削部分和校准部分组成。轴向有几条（一般是三条或四条）容屑槽，相应地形成几瓣刀刃（切削刃）和前角。切削部分（即不完整的牙齿部分）是切削螺纹的重要部分，常磨成圆锥形，以便使切削负荷分配在几个刀齿上。头锥的锥角小些，有5～7个牙；二锥的锥角大些，有3～4个牙。校准部分具有完整的牙齿，用于修光螺纹和引导丝锥沿轴向运动。柄部有方头，其作用是与铰扛相配合并传递扭矩。（2）铰扛铰扛是用来夹持丝锥的工具，常用的是可调式铰扛。旋转手柄即可调节方孔的大小，以便夹持不同尺寸的丝锥。铰扛长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的扭矩，防止丝锥因施力不当而扭断。2.攻螺纹前钻底孔直径和深度的确定以及孔口的倒角(F2S%\7_b;a/H（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）;{*G*z+h&?1L/G0r6b4e9j塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：1y:C'?6N"j;Z.L$W孔的深度=所需螺纹的深度+-.7d（3）孔口倒角*G+o;@oR8u2t,H攻螺纹前要在钻孔的孔口进行倒角，以利于丝锥的定位和切入。倒角的深度大于螺纹的螺距。3.攻螺纹的操作要点及注意事项'w'c4O:V$n（1）根据工件上螺纹孔的规格，正确选择丝锥，先头锥后二锥，不可颠倒使用。/T)`/Q7r!P4~+k5C（2）工件装夹时，要使孔中心垂直于钳口，防止螺纹攻歪。1A,y9na9v0`/{!Nb（3）用头锥攻螺纹时，先旋入1～2圈后，要检查丝锥是否与孔端面垂直（可目测或直角尺在互相垂直的两个方向检查）。当切削部分已切入工件后，每转1～2圈应反转1/4圈，以便切屑断落；同时不能再施加压力（即只转动不加压），以免丝锥崩牙或攻出的螺纹齿较瘦。%t.]6W.N7O,K#j#N（4）攻钢件上的内螺纹，要加机油润滑，可使螺纹光洁、省力和延长丝锥使用寿命；攻铸铁上的内螺纹可不加润滑剂，或者加煤油；攻铝及铝合金、紫铜上的内螺纹，可加乳化液。&S%e"^0t1V)F8y（5）不要用嘴直接吹切屑，以防切屑飞入眼内。.r/P&P3F6H二、套螺纹2`2B"I;n-H#z/\9s.d1.板牙和板牙架（1）板牙板牙是加工外螺纹的刀具，用合金工具钢9SiGr制成，并经热处理淬硬。其外形像一个圆螺母，只是上面钻有3～4个排屑孔，并形成刀刃。板牙由切屑部分、定位部分和排屑孔组成。圆板牙螺孔的两端有40°的锥度部分，是板牙的切削部分。定位部分起修光作用。板牙的外圆有一条深槽和四个锥坑，锥坑用于定位和紧固板牙。%X(M)r:~0_;ml&m9O（2）板牙架板牙架是用来夹持板牙、传递扭矩的工具。不同外径的板牙应选用不同的板牙架。2.套螺纹前圆杆直径的确定和倒角3x7u6A7_9R;O,k,b'I（1）圆杆直径的确定3?:T;h7Z&z0{d9^,Y与攻螺纹相同，套螺纹时有切削作用，也有挤压金属的作用。故套螺纹前必须检查圆桩直径。圆杆直径应稍小于螺纹的公称尺寸，圆杆直径可查表或按经验公式计算。/|7u,m+R4rp经验公式：圆杆直径=螺纹外径d-(0.13～0.2)螺距p"w/m3N4Y-^%Y8~"O（2）圆杆端部的倒角$_3b1z%j-I;A套螺纹前圆杆端部应倒角，使板牙容易对准工件中心，同时也容易切入。倒角长度应大于一个螺距，斜角为15°～30...
