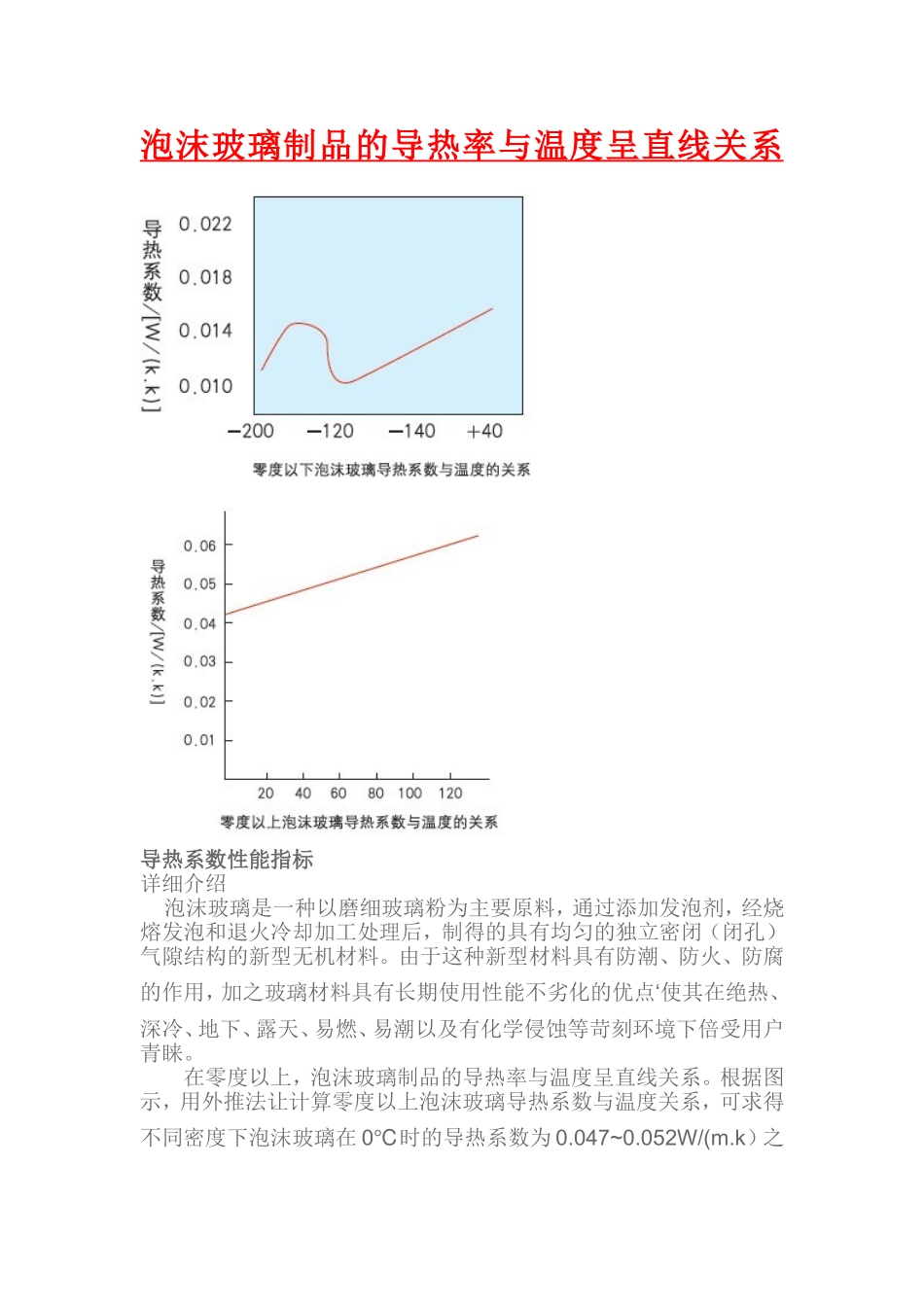

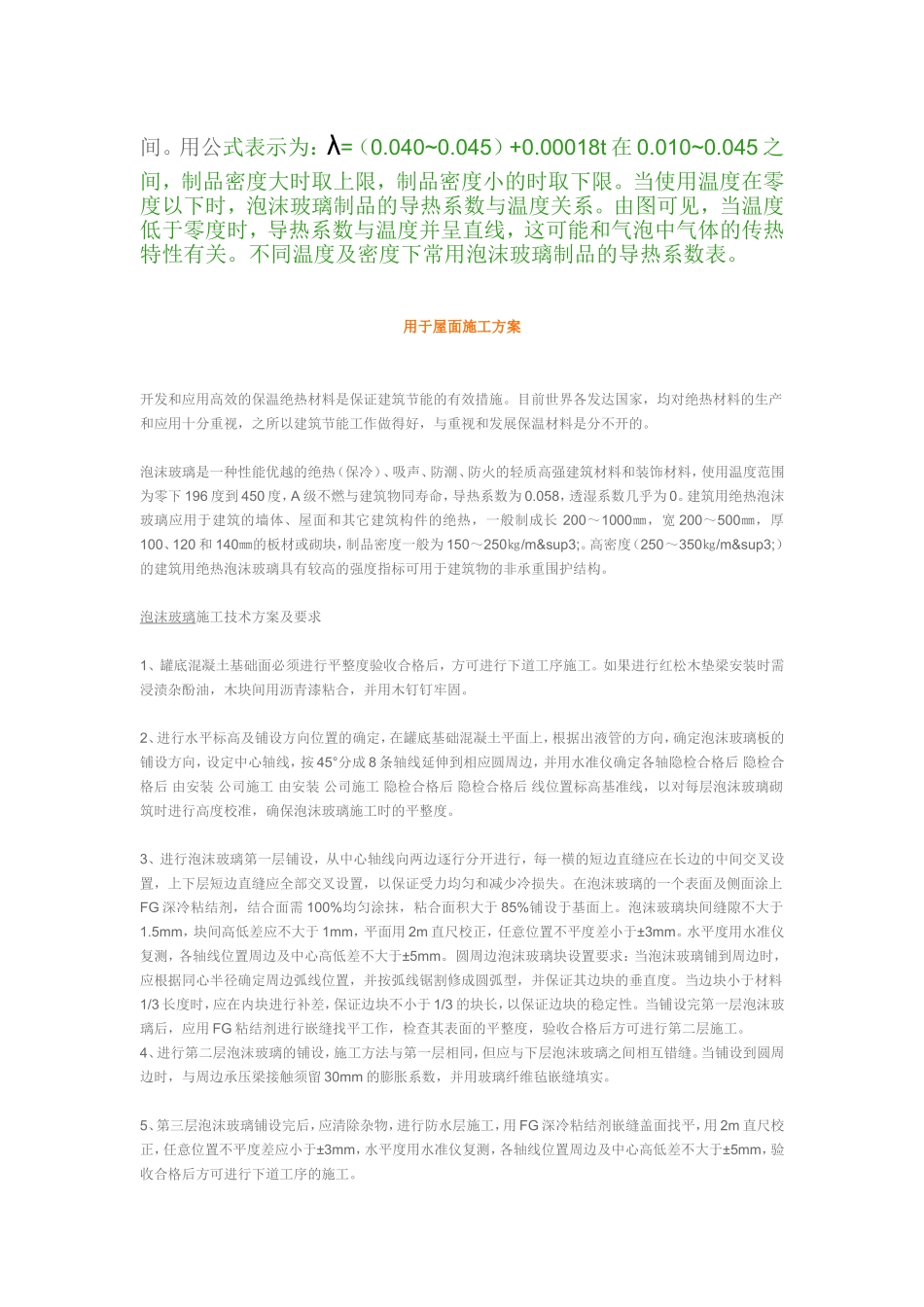

泡沫玻璃制品的导热率与温度呈直线关系导热系数性能指标详细介绍泡沫玻璃是一种以磨细玻璃粉为主要原料，通过添加发泡剂，经烧熔发泡和退火冷却加工处理后，制得的具有均匀的独立密闭（闭孔）气隙结构的新型无机材料。由于这种新型材料具有防潮、防火、防腐的作用，加之玻璃材料具有长期使用性能不劣化的优点‘使其在绝热、深冷、地下、露天、易燃、易潮以及有化学侵蚀等苛刻环境下倍受用户青睐。在零度以上，泡沫玻璃制品的导热率与温度呈直线关系。根据图示，用外推法让计算零度以上泡沫玻璃导热系数与温度关系，可求得不同密度下泡沫玻璃在0℃时的导热系数为0.047~0.052W/(m.k）之间。用公式表示为：λ=（0.040~0.045）+0.00018t在0.010~0.045之间，制品密度大时取上限，制品密度小的时取下限。当使用温度在零度以下时，泡沫玻璃制品的导热系数与温度关系。由图可见，当温度低于零度时，导热系数与温度并呈直线，这可能和气泡中气体的传热特性有关。不同温度及密度下常用泡沫玻璃制品的导热系数表。用于屋面施工方案开发和应用高效的保温绝热材料是保证建筑节能的有效措施。目前世界各发达国家，均对绝热材料的生产和应用十分重视，之所以建筑节能工作做得好，与重视和发展保温材料是分不开的。泡沫玻璃是一种性能优越的绝热（保冷）、吸声、防潮、防火的轻质高强建筑材料和装饰材料，使用温度范围为零下196度到450度，A级不燃与建筑物同寿命，导热系数为0.058，透湿系数几乎为0。建筑用绝热泡沫玻璃应用于建筑的墙体、屋面和其它建筑构件的绝热，一般制成长200～1000㎜，宽200～500㎜，厚100、120和140㎜的板材或砌块，制品密度一般为150～250㎏/m³。高密度（250～350㎏/m³）的建筑用绝热泡沫玻璃具有较高的强度指标可用于建筑物的非承重围护结构。泡沫玻璃施工技术方案及要求1、罐底混凝土基础面必须进行平整度验收合格后，方可进行下道工序施工。如果进行红松木垫梁安装时需浸渍杂酚油，木块间用沥青漆粘合，并用木钉钉牢固。2、进行水平标高及铺设方向位置的确定，在罐底基础混凝土平面上，根据出液管的方向，确定泡沫玻璃板的铺设方向，设定中心轴线，按45°分成8条轴线延伸到相应圆周边，并用水准仪确定各轴隐检合格后隐检合格后由安装公司施工由安装公司施工隐检合格后隐检合格后线位置标高基准线，以对每层泡沫玻璃砌筑时进行高度校准，确保泡沫玻璃施工时的平整度。3、进行泡沫玻璃第一层铺设，从中心轴线向两边逐行分开进行，每一横的短边直缝应在长边的中间交叉设置，上下层短边直缝应全部交叉设置，以保证受力均匀和减少冷损失。在泡沫玻璃的一个表面及侧面涂上FG深冷粘结剂，结合面需100%均匀涂抹，粘合面积大于85%铺设于基面上。泡沫玻璃块间缝隙不大于1.5mm，块间高低差应不大于1mm，平面用2m直尺校正，任意位置不平度差小于±3mm。水平度用水准仪复测，各轴线位置周边及中心高低差不大于±5mm。圆周边泡沫玻璃块设置要求：当泡沫玻璃铺到周边时，应根据同心半径确定周边弧线位置，并按弧线锯割修成圆弧型，并保证其边块的垂直度。当边块小于材料1/3长度时，应在内块进行补差，保证边块不小于1/3的块长，以保证边块的稳定性。当铺设完第一层泡沫玻璃后，应用FG粘结剂进行嵌缝找平工作，检查其表面的平整度，验收合格后方可进行第二层施工。4、进行第二层泡沫玻璃的铺设，施工方法与第一层相同，但应与下层泡沫玻璃之间相互错缝。当铺设到圆周边时，与周边承压梁接触须留30mm的膨胀系数，并用玻璃纤维毡嵌缝填实。5、第三层泡沫玻璃铺设完后，应清除杂物，进行防水层施工，用FG深冷粘结剂嵌缝盖面找平，用2m直尺校正，任意位置不平度差应小于±3mm，水平度用水准仪复测，各轴线位置周边及中心高低差不大于±5mm，验收合格后方可进行下道工序的施工。6、进行干细河砂铺设，全部沙粒应纯净、过筛、干燥、无油，按设计要求进行。（注：遇雨天时的措施：预备好各种防雨物资，如遇下雨，应及时覆盖，防止雨淋受潮。）用于外墙施工方案由于泡沫玻璃具有防火、防水，无毒、耐腐蚀、防蛀，不老化，无放射性、绝缘，防磁波、防静电，机械强度高，与各类泥浆粘结...
