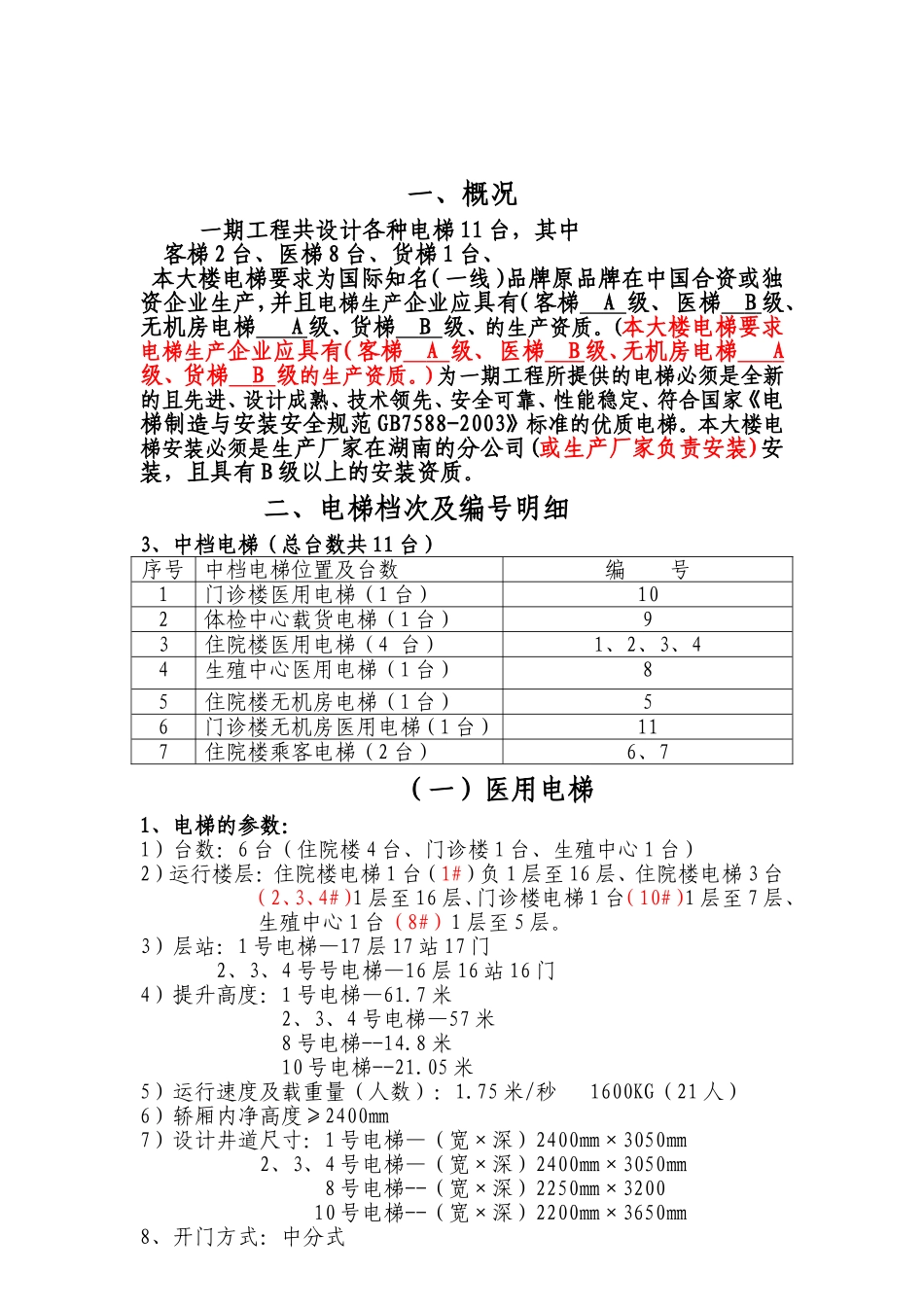

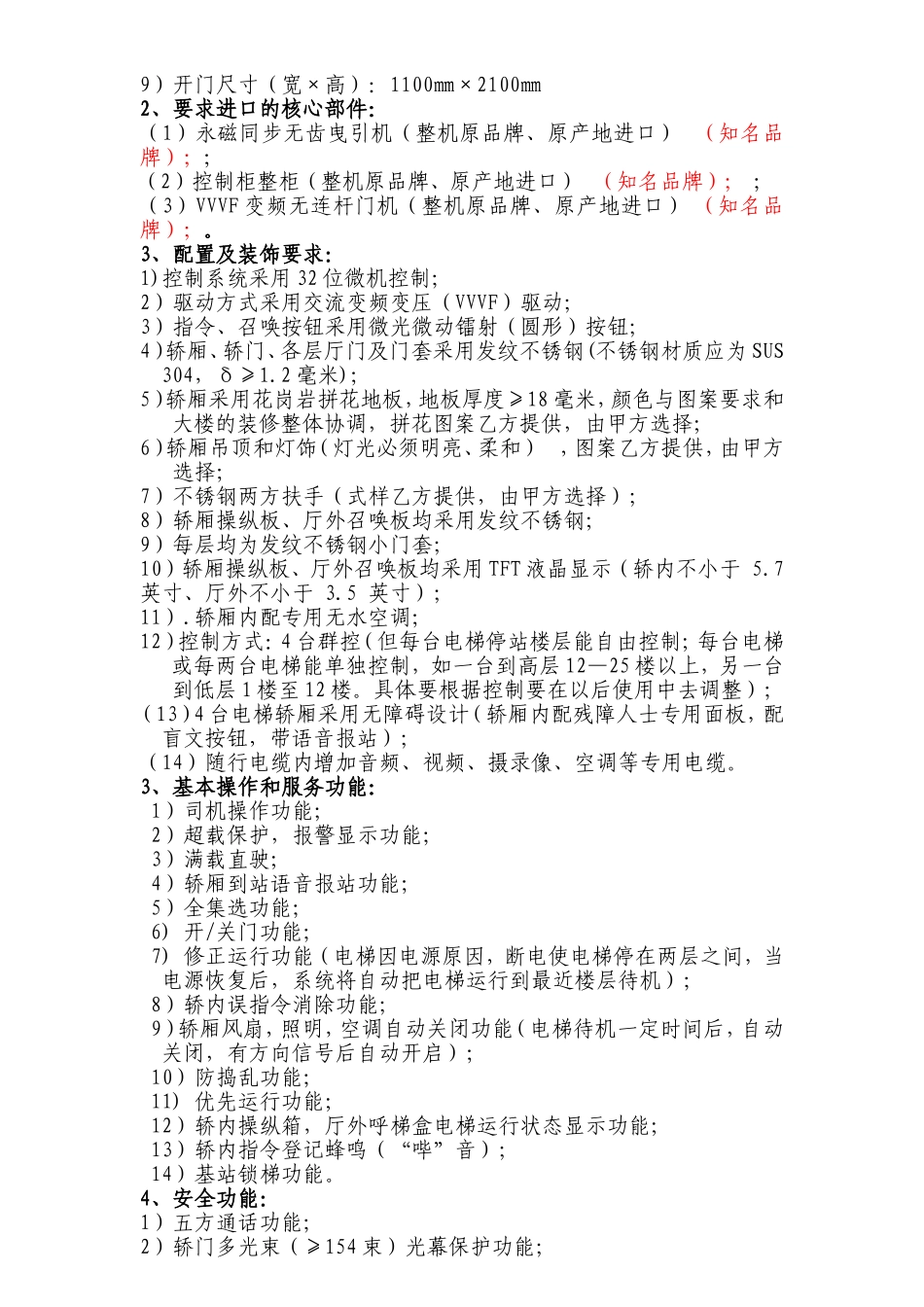

电梯配置草案2011---10---10一、概况一期工程共设计各种电梯11台，其中客梯2台、医梯8台、货梯1台、本大楼电梯要求为国际知名（一线）品牌原品牌在中国合资或独资企业生产，并且电梯生产企业应具有（客梯A级、医梯B级、无机房电梯A级、货梯B级、的生产资质。(本大楼电梯要求电梯生产企业应具有（客梯A级、医梯B级、无机房电梯A级、货梯B级的生产资质。)为一期工程所提供的电梯必须是全新的且先进、设计成熟、技术领先、安全可靠、性能稳定、符合国家《电梯制造与安装安全规范GB7588-2003》标准的优质电梯。本大楼电梯安装必须是生产厂家在湖南的分公司(或生产厂家负责安装)安装，且具有B级以上的安装资质。二、电梯档次及编号明细3、中档电梯（总台数共11台）序号中档电梯位置及台数编号1门诊楼医用电梯（1台）102体检中心载货电梯（1台）93住院楼医用电梯（4台）1、2、3、44生殖中心医用电梯（1台）85住院楼无机房电梯（1台）56门诊楼无机房医用电梯（1台）117住院楼乘客电梯（2台）6、7（一）医用电梯1、电梯的参数：1）台数：6台（住院楼4台、门诊楼1台、生殖中心1台）2）运行楼层：住院楼电梯1台（1#）负1层至16层、住院楼电梯3台（2、3、4#）1层至16层、门诊楼电梯1台（10#）1层至7层、生殖中心1台（8#）1层至5层。3）层站：1号电梯—17层17站17门2、3、4号号电梯—16层16站16门4）提升高度：1号电梯—61.7米2、3、4号电梯—57米8号电梯--14.8米10号电梯--21.05米5）运行速度及载重量（人数）：1.75米/秒1600KG（21人）6）轿厢内净高度≥2400㎜7）设计井道尺寸：1号电梯—（宽×深）2400㎜×3050㎜2、3、4号电梯—（宽×深）2400㎜×3050㎜8号电梯--（宽×深）2250㎜×320010号电梯--（宽×深）2200㎜×3650㎜8、开门方式：中分式9）开门尺寸（宽×高）：1100㎜×2100㎜2、要求进口的核心部件：（1）永磁同步无齿曳引机（整机原品牌、原产地进口）（知名品牌）；；（2）控制柜整柜（整机原品牌、原产地进口）（知名品牌）；；（3）VVVF变频无连杆门机（整机原品牌、原产地进口）（知名品牌）；。3、配置及装饰要求：1)控制系统采用32位微机控制；2）驱动方式采用交流变频变压（VVVF）驱动；3）指令、召唤按钮采用微光微动镭射（圆形）按钮；4）轿厢、轿门、各层厅门及门套采用发纹不锈钢(不锈钢材质应为SUS304，δ≥1.2毫米)；5）轿厢采用花岗岩拼花地板，地板厚度≥18毫米，颜色与图案要求和大楼的装修整体协调，拼花图案乙方提供，由甲方选择；6）轿厢吊顶和灯饰（灯光必须明亮、柔和），图案乙方提供，由甲方选择；7）不锈钢两方扶手（式样乙方提供，由甲方选择）；8）轿厢操纵板、厅外召唤板均采用发纹不锈钢；9）每层均为发纹不锈钢小门套；10）轿厢操纵板、厅外召唤板均采用TFT液晶显示（轿内不小于5.7英寸、厅外不小于3.5英寸）；11）.轿厢内配专用无水空调；12）控制方式：4台群控（但每台电梯停站楼层能自由控制；每台电梯或每两台电梯能单独控制，如一台到高层12—25楼以上，另一台到低层1楼至12楼。具体要根据控制要在以后使用中去调整）；（13）4台电梯轿厢采用无障碍设计（轿厢内配残障人士专用面板，配盲文按钮，带语音报站）；（14）随行电缆内增加音频、视频、摄录像、空调等专用电缆。3、基本操作和服务功能：1）司机操作功能；2）超载保护，报警显示功能；3）满载直驶；4）轿厢到站语音报站功能；5）全集选功能；6)开/关门功能；7)修正运行功能（电梯因电源原因，断电使电梯停在两层之间，当电源恢复后，系统将自动把电梯运行到最近楼层待机）；8）轿内误指令消除功能；9）轿厢风扇，照明，空调自动关闭功能（电梯待机一定时间后，自动关闭，有方向信号后自动开启）；10）防捣乱功能；11)优先运行功能；12）轿内操纵箱，厅外呼梯盒电梯运行状态显示功能；13）轿内指令登记蜂鸣（“哔”音）；14）基站锁梯功能。4、安全功能：1）五方通话功能；2）轿门多光束（≥154束）光幕保护功能；3）消防功能；4)运行时间监察保护；5)开/关门受阻保护；6)急停功能（机房、轿顶、轿厢、底坑）；7)失速保护；8)电机过热保护功能；9)轿厢操作箱报警功能；10）轿厢应急照明...
