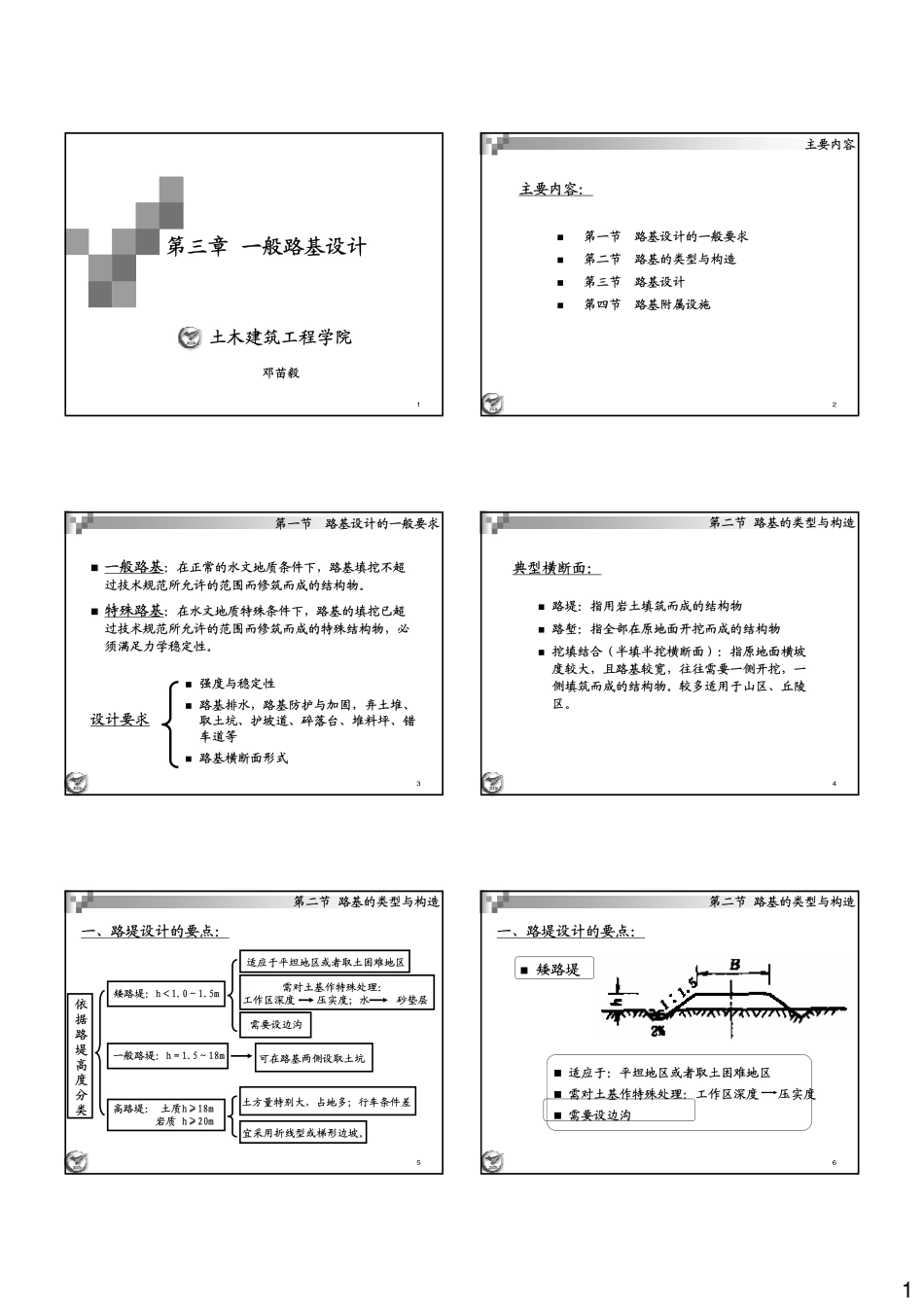

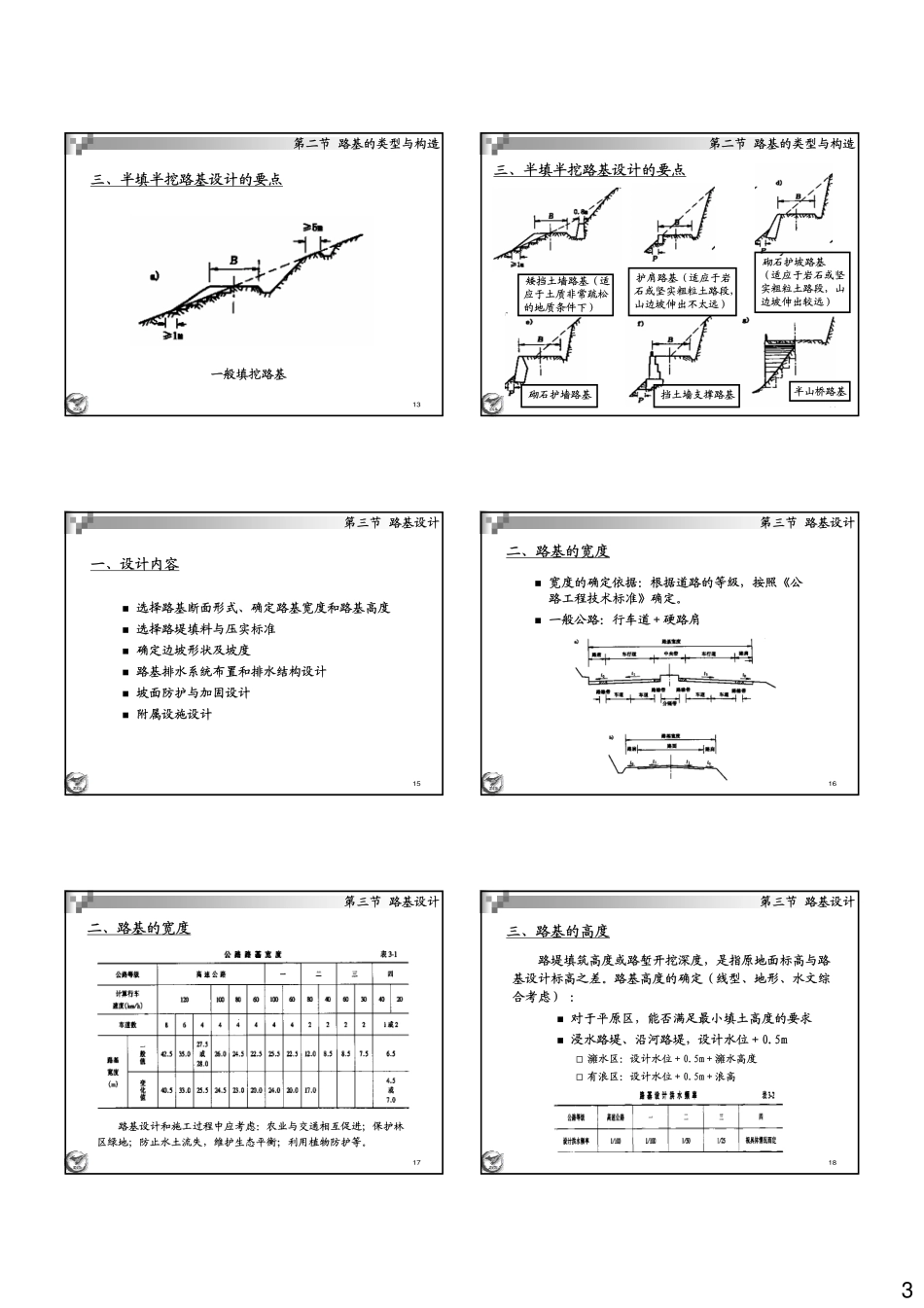

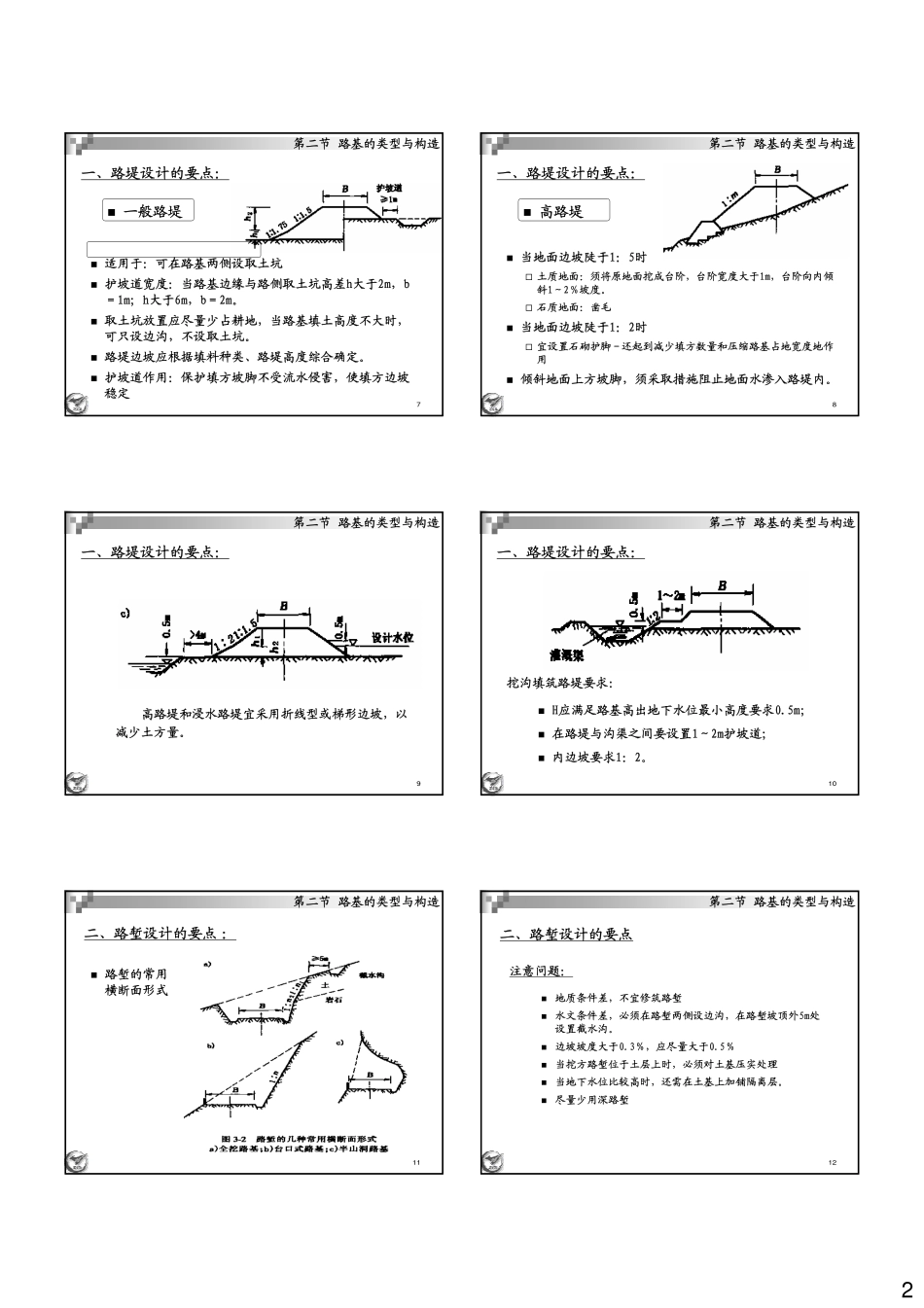

11第三章一般路基设计土木建筑工程学院邓苗毅2主要内容：主要内容�第一节路基设计的一般要求�第二节路基的类型与构造�第三节路基设计�第四节路基附属设施3设计要求第一节路基设计的一般要求�强度与稳定性�路基排水，路基防护与加固，弃土堆、取土坑、护坡道、碎落台、堆料坪、错车道等�路基横断面形式�一般路基：在正常的水文地质条件下，路基填挖不超过技术规范所允许的范围而修筑而成的结构物。�特殊路基：在水文地质特殊条件下，路基的填挖已超过技术规范所允许的范围而修筑而成的特殊结构物，必须满足力学稳定性。4典型横断面：第二节路基的类型与构造�路堤：指用岩土填筑而成的结构物�路堑：指全部在原地面开挖而成的结构物�挖填结合（半填半挖横断面）：指原地面横坡度较大，且路基较宽，往往需要一侧开挖，一侧填筑而成的结构物。较多适用于山区、丘陵区。5一、路堤设计的要点：第二节路基的类型与构造依据路堤高度分类矮路堤：h＜1.0～1.5m可在路基两侧设取土坑需要设边沟一般路堤：h＝1.5～18m土方量特别大，占地多；行车条件差宜采用折线型或梯形边坡。高路堤：土质h≥18m岩质h≥20m适应于平坦地区或者取土困难地区需对土基作特殊处理：工作区深度压实度；水砂垫层6�适应于：平坦地区或者取土困难地区�需对土基作特殊处理：工作区深度压实度�需要设边沟第二节路基的类型与构造一、路堤设计的要点：�矮路堤27第二节路基的类型与构造一、路堤设计的要点：�适用于：可在路基两侧设取土坑�护坡道宽度：当路基边缘与路侧取土坑高差h大于2m，b＝1m；h大于6m，b＝2m。�取土坑放置应尽量少占耕地，当路基填土高度不大时，可只设边沟，不设取土坑。�路堤边坡应根据填料种类、路堤高度综合确定。�护坡道作用：保护填方坡脚不受流水侵害，使填方边坡稳定�一般路堤8第二节路基的类型与构造一、路堤设计的要点：�高路堤�当地面边坡陡于1：5时�土质地面：须将原地面挖成台阶，台阶宽度大于1m，台阶向内倾斜1～2％坡度。�石质地面：凿毛�当地面边坡陡于1：2时�宜设置石砌护脚－还起到减少填方数量和压缩路基占地宽度地作用�倾斜地面上方坡脚，须采取措施阻止地面水渗入路堤内。9第二节路基的类型与构造一、路堤设计的要点：高路堤和浸水路堤宜采用折线型或梯形边坡，以减少土方量。10第二节路基的类型与构造一、路堤设计的要点：挖沟填筑路堤要求：�H应满足路基高出地下水位最小高度要求0.5m；�在路堤与沟渠之间要设置1～2m护坡道；�内边坡要求1：2。11二、路堑设计的要点：第二节路基的类型与构造�路堑的常用横断面形式12二、路堑设计的要点第二节路基的类型与构造�地质条件差，不宜修筑路堑�水文条件差，必须在路堑两侧设边沟，在路堑坡顶外5m处设置截水沟。�边坡坡度大于0.3％，应尽量大于0.5％�当挖方路堑位于土层上时，必须对土基压实处理�当地下水位比较高时，还需在土基上加铺隔离层。�尽量少用深路堑注意问题：313三、半填半挖路基设计的要点第二节路基的类型与构造一般填挖路基14第二节路基的类型与构造三、半填半挖路基设计的要点护肩路基（适应于岩石或坚实粗粒土路段，山边坡伸出不太远）矮挡土墙路基（适应于土质非常疏松的地质条件下）砌石护墙路基挡土墙支撑路基半山桥路基砌石护坡路基（适应于岩石或坚实粗粒土路段，山边坡伸出较远）15一、设计内容第三节路基设计�选择路基断面形式、确定路基宽度和路基高度�选择路堤填料与压实标准�确定边坡形状及坡度�路基排水系统布置和排水结构设计�坡面防护与加固设计�附属设施设计16二、路基的宽度第三节路基设计�宽度的确定依据：根据道路的等级，按照《公路工程技术标准》确定。�一般公路：行车道＋硬路肩17二、路基的宽度第三节路基设计路基设计和施工过程中应考虑：农业与交通相互促进；保护林区绿地；防止水土流失，维护生态平衡；利用植物防护等。18三、路基的高度第三节路基设计�对于平原区，能否满足最小填土高度的要求�浸水路堤、沿河路堤，设计水位＋0.5m�澭水区：设计水位＋0.5m＋澭水高度�有浪区：设计水位＋0.5m＋浪高路堤填筑高度或路堑开挖深度，是指原地面...
