节约建筑材料的技术措施VIP专享VIP免费

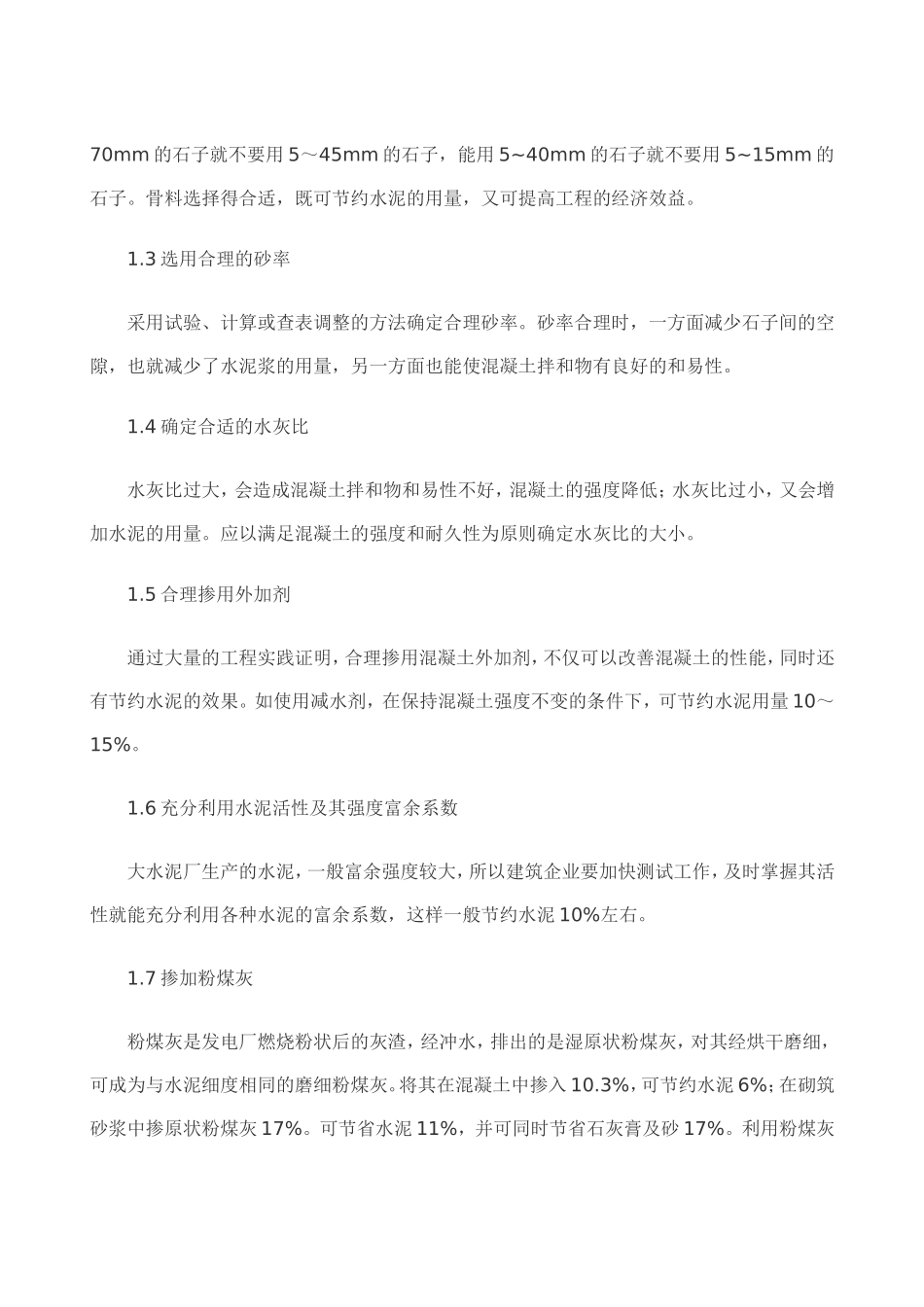

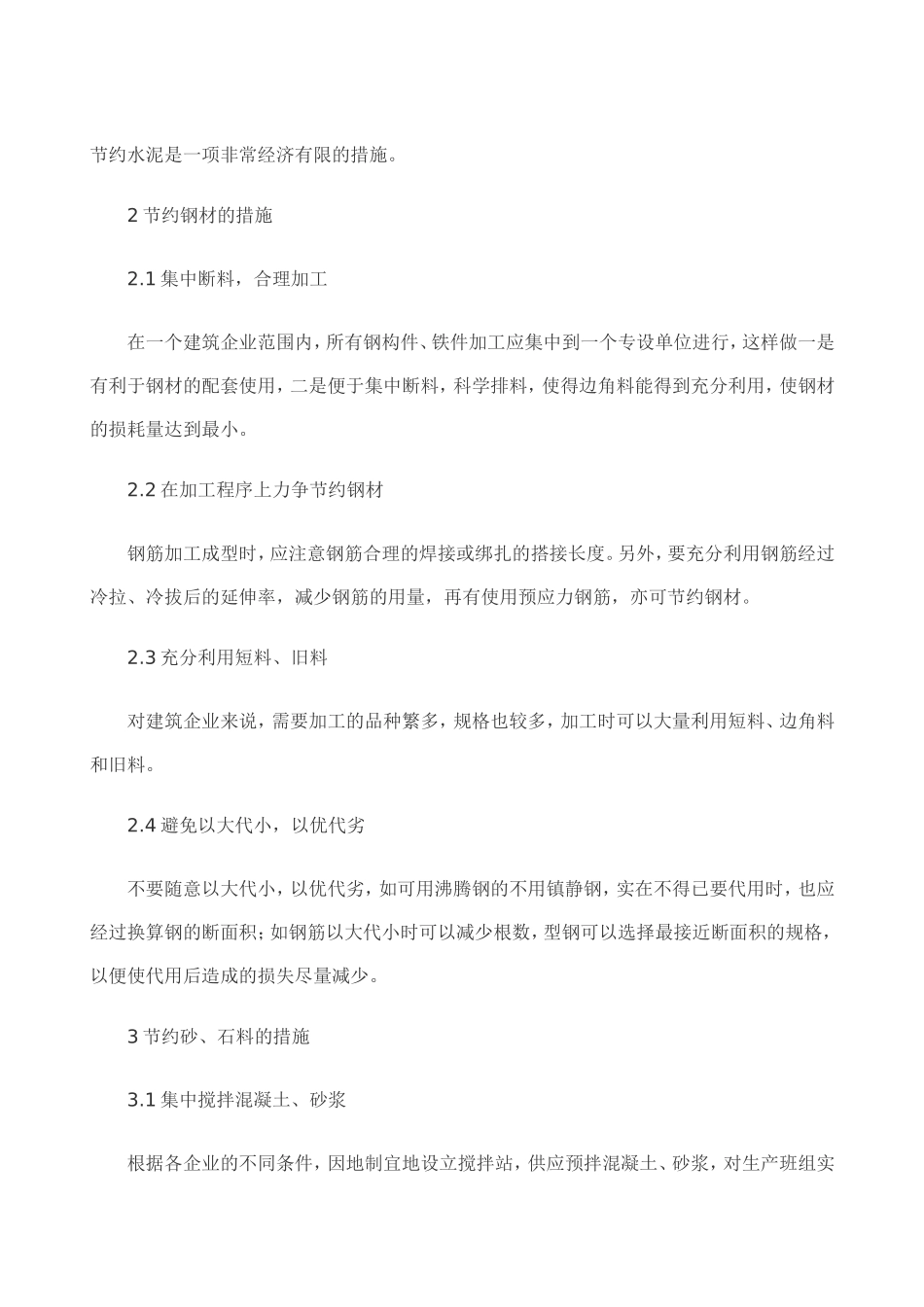

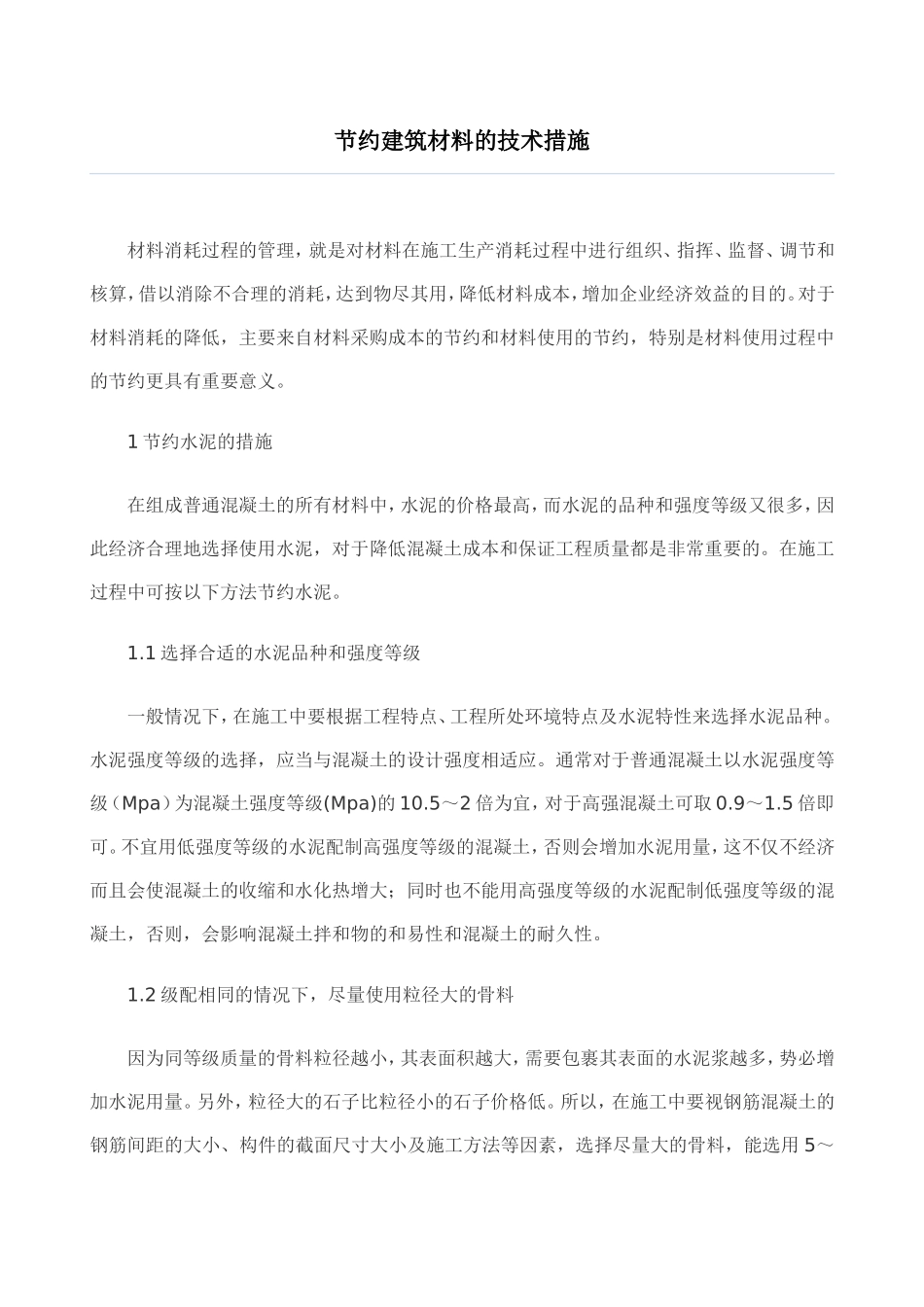

节约建筑材料的技术措施材料消耗过程的管理，就是对材料在施工生产消耗过程中进行组织、指挥、监督、调节和核算，借以消除不合理的消耗，达到物尽其用，降低材料成本，增加企业经济效益的目的。对于材料消耗的降低，主要来自材料采购成本的节约和材料使用的节约，特别是材料使用过程中的节约更具有重要意义。1节约水泥的措施在组成普通混凝土的所有材料中，水泥的价格最高，而水泥的品种和强度等级又很多，因此经济合理地选择使用水泥，对于降低混凝土成本和保证工程质量都是非常重要的。在施工过程中可按以下方法节约水泥。1.1选择合适的水泥品种和强度等级一般情况下，在施工中要根据工程特点、工程所处环境特点及水泥特性来选择水泥品种。水泥强度等级的选择，应当与混凝土的设计强度相适应。通常对于普通混凝土以水泥强度等级（Mpa）为混凝土强度等级(Mpa)的10.5～2倍为宜，对于高强混凝土可取0.9～1.5倍即可。不宜用低强度等级的水泥配制高强度等级的混凝土，否则会增加水泥用量，这不仅不经济而且会使混凝土的收缩和水化热增大；同时也不能用高强度等级的水泥配制低强度等级的混凝土，否则，会影响混凝土拌和物的和易性和混凝土的耐久性。1.2级配相同的情况下，尽量使用粒径大的骨料因为同等级质量的骨料粒径越小，其表面积越大，需要包裹其表面的水泥浆越多，势必增加水泥用量。另外，粒径大的石子比粒径小的石子价格低。所以，在施工中要视钢筋混凝土的钢筋间距的大小、构件的截面尺寸大小及施工方法等因素，选择尽量大的骨料，能选用5～70mm的石子就不要用5～45mm的石子，能用5~40mm的石子就不要用5~15mm的石子。骨料选择得合适，既可节约水泥的用量，又可提高工程的经济效益。1.3选用合理的砂率采用试验、计算或查表调整的方法确定合理砂率。砂率合理时，一方面减少石子间的空隙，也就减少了水泥浆的用量，另一方面也能使混凝土拌和物有良好的和易性。1.4确定合适的水灰比水灰比过大，会造成混凝土拌和物和易性不好，混凝土的强度降低；水灰比过小，又会增加水泥的用量。应以满足混凝土的强度和耐久性为原则确定水灰比的大小。1.5合理掺用外加剂通过大量的工程实践证明，合理掺用混凝土外加剂，不仅可以改善混凝土的性能，同时还有节约水泥的效果。如使用减水剂，在保持混凝土强度不变的条件下，可节约水泥用量10～15%。1.6充分利用水泥活性及其强度富余系数大水泥厂生产的水泥，一般富余强度较大，所以建筑企业要加快测试工作，及时掌握其活性就能充分利用各种水泥的富余系数，这样一般节约水泥10%左右。1.7掺加粉煤灰粉煤灰是发电厂燃烧粉状后的灰渣，经冲水，排出的是湿原状粉煤灰，对其经烘干磨细，可成为与水泥细度相同的磨细粉煤灰。将其在混凝土中掺入10.3%，可节约水泥6%；在砌筑砂浆中掺原状粉煤灰17%。可节省水泥11%，并可同时节省石灰膏及砂17%。利用粉煤灰节约水泥是一项非常经济有限的措施。2节约钢材的措施2.1集中断料，合理加工在一个建筑企业范围内，所有钢构件、铁件加工应集中到一个专设单位进行，这样做一是有利于钢材的配套使用，二是便于集中断料，科学排料，使得边角料能得到充分利用，使钢材的损耗量达到最小。2.2在加工程序上力争节约钢材钢筋加工成型时，应注意钢筋合理的焊接或绑扎的搭接长度。另外，要充分利用钢筋经过冷拉、冷拔后的延伸率，减少钢筋的用量，再有使用预应力钢筋，亦可节约钢材。2.3充分利用短料、旧料对建筑企业来说，需要加工的品种繁多，规格也较多，加工时可以大量利用短料、边角料和旧料。2.4避免以大代小，以优代劣不要随意以大代小，以优代劣，如可用沸腾钢的不用镇静钢，实在不得已要代用时，也应经过换算钢的断面积；如钢筋以大代小时可以减少根数，型钢可以选择最接近断面积的规格，以便使代用后造成的损失尽量减少。3节约砂、石料的措施3.1集中搅拌混凝土、砂浆根据各企业的不同条件，因地制宜地设立搅拌站，供应预拌混凝土、砂浆，对生产班组实行计量供应。这样即可以保证混凝土和砂浆的质量，加强核算，又可以减少分散堆放材料的摊基，从而减少损耗。3.2利用原状粉煤灰、石屑代替砂子火力发电厂每年千瓦装机容...
