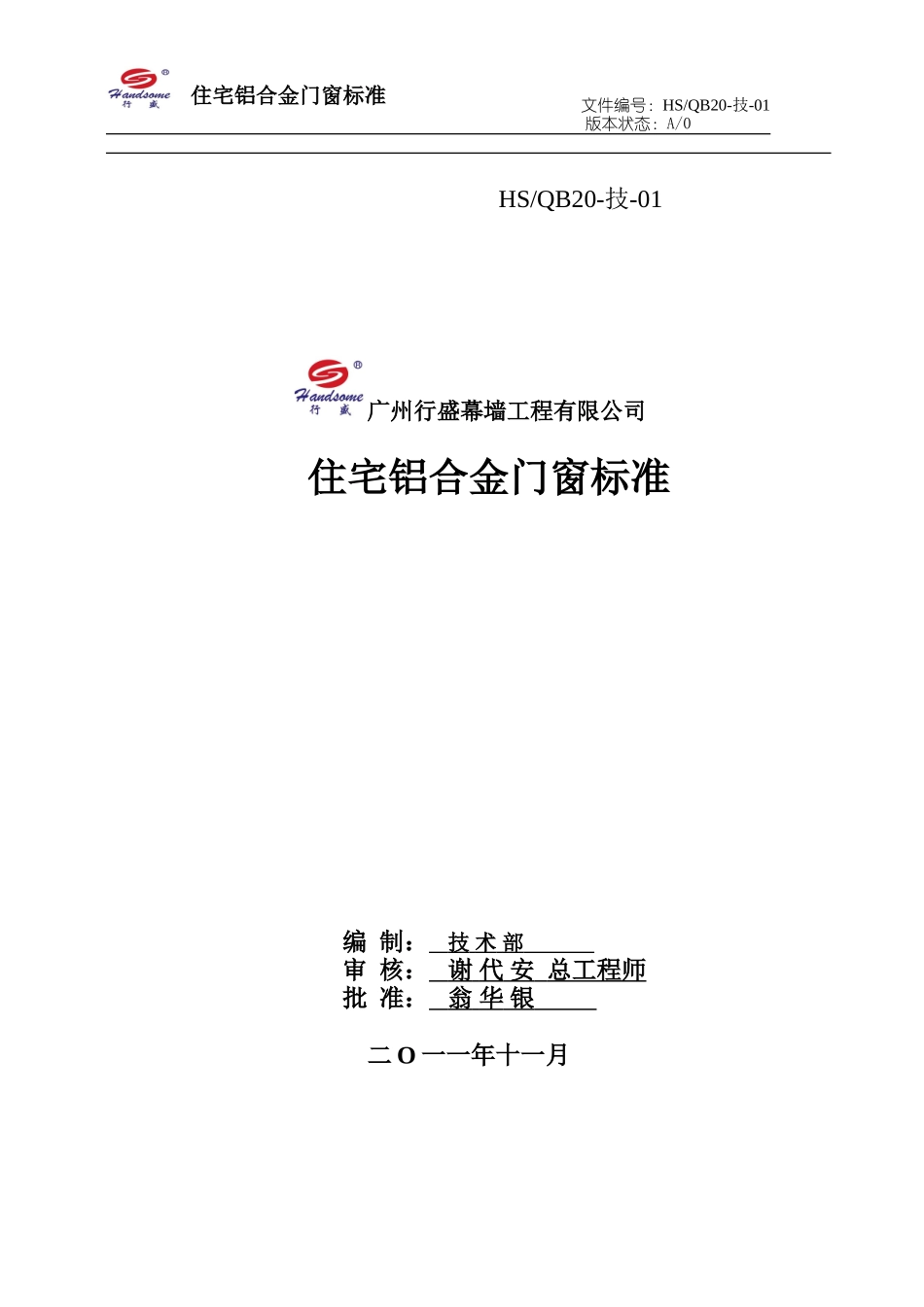

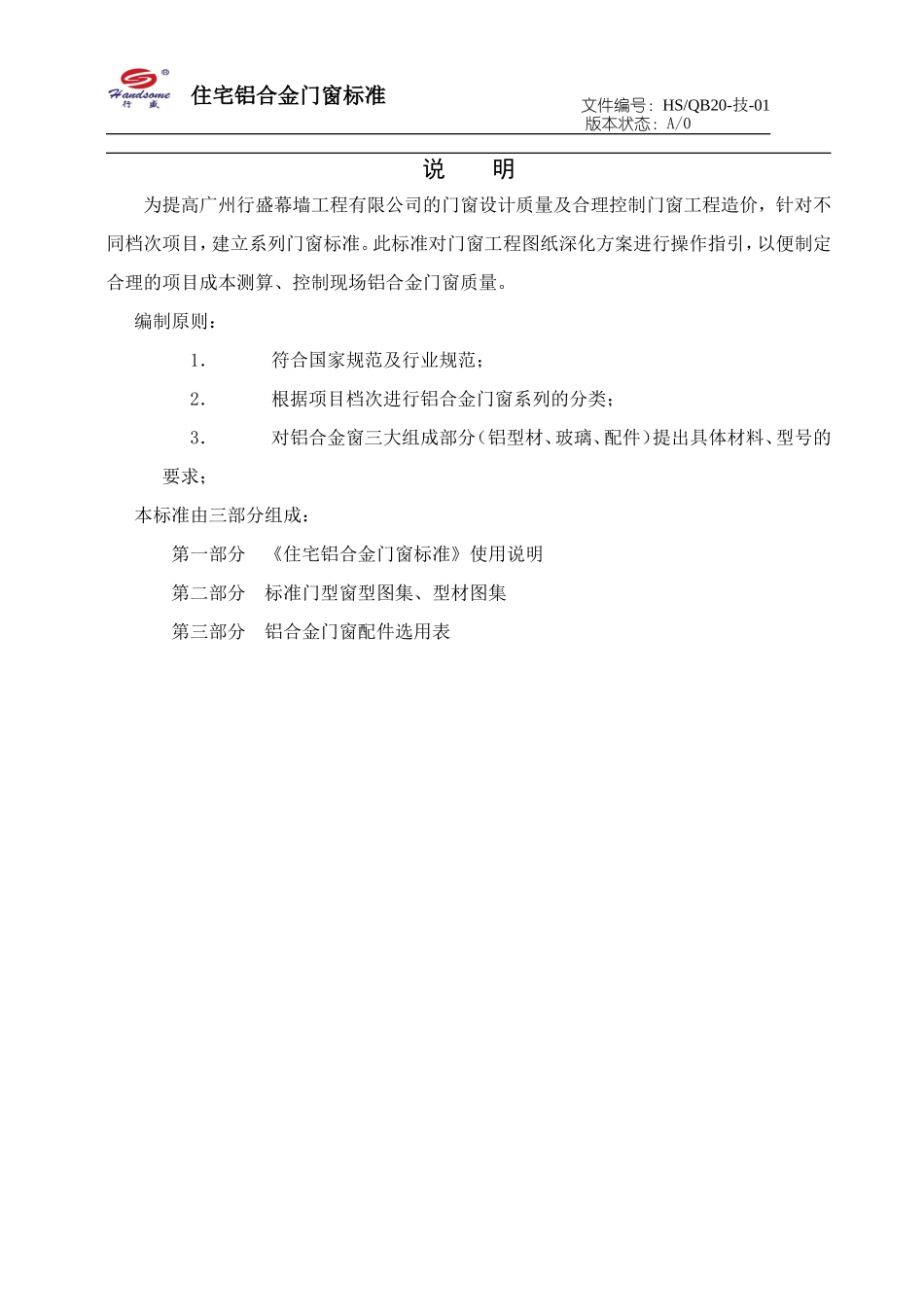

住宅铝合金门窗标准文件编号：HS/QB20-技-01版本状态：A/0HS/QB20-技-01广州行盛幕墙工程有限公司住宅铝合金门窗标准编制：技术部审核：谢代安总工程师批准：翁华银二O一一年十一月住宅铝合金门窗标准文件编号：HS/QB20-技-01版本状态：A/0说明为提高广州行盛幕墙工程有限公司的门窗设计质量及合理控制门窗工程造价，针对不同档次项目，建立系列门窗标准。此标准对门窗工程图纸深化方案进行操作指引，以便制定合理的项目成本测算、控制现场铝合金门窗质量。编制原则：1．符合国家规范及行业规范；2．根据项目档次进行铝合金门窗系列的分类；3．对铝合金窗三大组成部分（铝型材、玻璃、配件）提出具体材料、型号的要求；本标准由三部分组成：第一部分《住宅铝合金门窗标准》使用说明第二部分标准门型窗型图集、型材图集第三部分铝合金门窗配件选用表住宅铝合金门窗标准文件编号：HS/QB20-技-01版本状态：A/0第一部分《住宅铝合金门窗标准》使用说明住宅铝合金门窗标准文件编号：HS/QB20-技-01版本状态：A/0一、产品标准1、执行标准：《铝合金门窗》GB/T8748-2008。2、主要技术性能见表1。表1铝合金门窗的等级及主要技术性能项目主要技术性能备注抗风压性能（Pa）≥1000抗风压强度应按建筑重要性、所在地区基础风压、周围环境、高度等计算确定气密性[m3/h·m]≤1.5并符合设计要求水密性（Pa）≥平开（门）窗500节能性能应符合建筑设计节能要求隔声性能（dB）≥主干路两侧：30～35次干路两侧：25～30并符合设计要求反复启闭性能（万次）≥1.0（窗）10（门）启闭无异常，使用无障碍色彩、色差、光亮度、造型制作良好牢固、无腐蚀、不老化、不褪色、不失光良好3、不同档次铝门窗的开启形式与材料的选择住宅铝合金门窗标准文件编号：HS/QB20-技-01版本状态：A/0档次项目高档窗中高档窗中档窗普通窗备注常用开启形式平开、推拉平开、推拉平开、推拉平开、推拉铝型材铝型材表面处理粉末喷涂（金属粉或木纹处理）膜厚﹥40µm；粉末喷涂（金属粉）膜厚﹥40µm；粉末喷涂（金属粉）膜厚﹥40µm；粉末喷涂（常规色）膜厚﹥40µm；光面、亚光按建筑设计要求精度等级高精级高精级高精级高精级型材规格平开窗采用50系列（带槽口）平开窗采用50系列（带槽口）平开窗采用50系列（不带槽口）平开窗采用50系列（不带槽口）材料均选用6063-T5玻璃种类及空气层厚度A（mm）中空玻璃A≥12；离线Low-E（遮阳型）中空玻璃A≥12单层玻璃；中空玻璃A≥9单层玻璃；中空玻璃A≥9单层玻璃；中空玻璃A≥9亦可选用可满足节能要求的其他中空玻璃五金件材质奥氏体不锈钢304奥氏体不锈钢304奥氏体不锈钢304奥氏体不锈钢304结构二点以上锁紧二点以上锁紧二点以上锁紧符合标准外观精美精美较好较好使用寿命（万次）≥5.05.02.52.5密封件密封条硅橡胶条、三元乙丙胶条硅橡胶条、三元乙丙胶条硅橡胶条、三元乙丙胶条三元乙丙胶条推拉窗应采用平板加片型硅化密封毛条。玻璃垫块应采用优质橡胶（氯丁橡胶）。4、型材选用按造价及性能高低分为四档档次平开门窗推拉门备注铝用料情况（估算）高档APE45系列L95系列平开门窗PE45系列可选用配件A、B类，推拉门需使用单位PE45铝窗用料7.1kg，单位L95推拉住宅铝合金门窗标准文件编号：HS/QB20-技-01版本状态：A/0对应的配件门用料10.1kg中高档BP50C系列LE70系列平开门窗P50C系列可选用配件A、B类，推拉门需使用对应的配件单位P50C铝窗用料6.9kg，单位LE70推拉门用料9.4kg中档CP50B系列L90B系列平开门窗P50B需使用对应的配件，推拉门需使用对应的配件单位P50B铝窗用料6.02kg，单位h50B推拉门用料7.8kg，普通DP50E系列85系列只能选用与型材系列相对应的配件单位P50E铝窗用料5.4kg，单位85推拉门用料5.8kg备注：1.以上为高层洋房使用系列，别墅及顶级高层洋房使用型材可根据项目定位另行选择阿鲁克/旭克等独立系统。2.单位铝合金用料，平开窗按1.5*2.0m窗型计算，推拉门按1.8*2.0m门型计算5、铝合金配件按造价及性能高低分为四档：高档A类、中高档B类、中档C类、普通D类，具体详附表3-1~3-4。二、《标准门型窗型图集、型材图集》使用说明2.1图纸内容及选用标准（1）标准图集包括常用门型...
