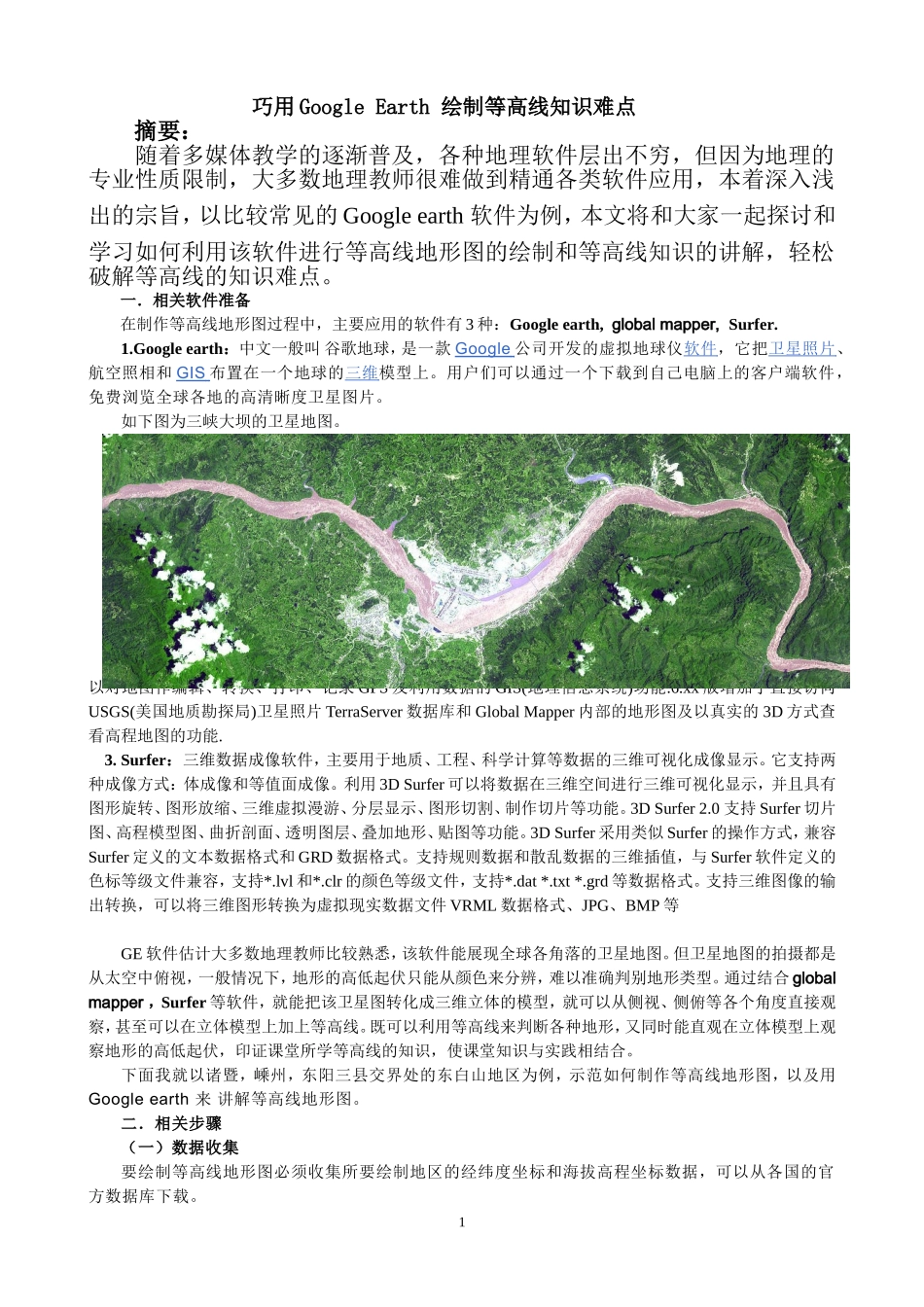

巧用GoogleEarth绘制等高线知识难点摘要：随着多媒体教学的逐渐普及，各种地理软件层出不穷，但因为地理的专业性质限制，大多数地理教师很难做到精通各类软件应用，本着深入浅出的宗旨，以比较常见的Googleearth软件为例，本文将和大家一起探讨和学习如何利用该软件进行等高线地形图的绘制和等高线知识的讲解，轻松破解等高线的知识难点。一．相关软件准备在制作等高线地形图过程中，主要应用的软件有3种：Googleearth,globalmapper,Surfer.1.Googleearth：中文一般叫谷歌地球，是一款Google公司开发的虚拟地球仪软件，它把卫星照片、航空照相和GIS布置在一个地球的三维模型上。用户们可以通过一个下载到自己电脑上的客户端软件，免费浏览全球各地的高清晰度卫星图片。如下图为三峡大坝的卫星地图。2.GlobalMapper：是一款地图绘制软件，不仅能够将数据显示为光栅地图、高程地图、矢量地图，还可以对地图作编辑、转换、打印、记录GPS及利用数据的GIS(地理信息系统)功能.6.xx版增加了直接访问USGS(美国地质勘探局)卫星照片TerraServer数据库和GlobalMapper内部的地形图及以真实的3D方式查看高程地图的功能.3.Surfer：三维数据成像软件，主要用于地质、工程、科学计算等数据的三维可视化成像显示。它支持两种成像方式：体成像和等值面成像。利用3DSurfer可以将数据在三维空间进行三维可视化显示，并且具有图形旋转、图形放缩、三维虚拟漫游、分层显示、图形切割、制作切片等功能。3DSurfer2.0支持Surfer切片图、高程模型图、曲折剖面、透明图层、叠加地形、贴图等功能。3DSurfer采用类似Surfer的操作方式，兼容Surfer定义的文本数据格式和GRD数据格式。支持规则数据和散乱数据的三维插值，与Surfer软件定义的色标等级文件兼容，支持*.lvl和*.clr的颜色等级文件，支持*.dat*.txt*.grd等数据格式。支持三维图像的输出转换，可以将三维图形转换为虚拟现实数据文件VRML数据格式、JPG、BMP等GE软件估计大多数地理教师比较熟悉，该软件能展现全球各角落的卫星地图。但卫星地图的拍摄都是从太空中俯视，一般情况下，地形的高低起伏只能从颜色来分辨，难以准确判别地形类型。通过结合globalmapper，Surfer等软件，就能把该卫星图转化成三维立体的模型，就可以从侧视、侧俯等各个角度直接观察，甚至可以在立体模型上加上等高线。既可以利用等高线来判断各种地形，又同时能直观在立体模型上观察地形的高低起伏，印证课堂所学等高线的知识，使课堂知识与实践相结合。下面我就以诸暨，嵊州，东阳三县交界处的东白山地区为例，示范如何制作等高线地形图，以及用Googleearth来讲解等高线地形图。二．相关步骤（一）数据收集要绘制等高线地形图必须收集所要绘制地区的经纬度坐标和海拔高程坐标数据，可以从各国的官方数据库下载。1如：1.美国国家地址勘探局，http://www.usgs.gov/2.中国国家基础地理信息系统http://nfgis.nsdi.gov.cn/asp/userinfo.asp3.也可以在SRTM上下载：http://srtm.csi.cgiar.org/SELECTION/inputCoord.asp该由美国国家航天局NASA，美国国家图像测绘局NIMA，德国与意大利航天机构共同完成的数据库,是目前精度最高，分辨率最好的全球地形数据系统，可供全球网民免费下载。且该系统由中国国家科学院做了镜像链接，国内用户使用较方便。http://srtm.datamirror.csdb.cn/search.jsp本人以中国国家科学院的链接为例，示范如何下载数据。打开链接http://srtm.datamirror.csdb.cn/search.jsp，首先注册用户名和密码，登陆后出现信息界面如下可先用鼠标中间的滚轮控制地图的大小，如右图并选取相关的地区，用上图左上第三个按键截取所要的地形区范围，然后按，即可获得地形数据文件（二）GE中等高线的绘制启动GlobalMapper，点击左上角按钮“文件”—》“打开文件”，将获得的地形数据文件解压，得到“srtm_61_07。TIF”，将该文件导入GlobalMapper，可获得彩色地形图，如右图。在该图上移动鼠标，在图的右下角能看见鼠标所在位置的经纬度坐标，所要截取的地区坐标可在GE上查得,选好坐标后，以该坐标为中心进行截取。截取步骤为：第一步：.点击“文件”—》“生成等高线”，如右图在该...
