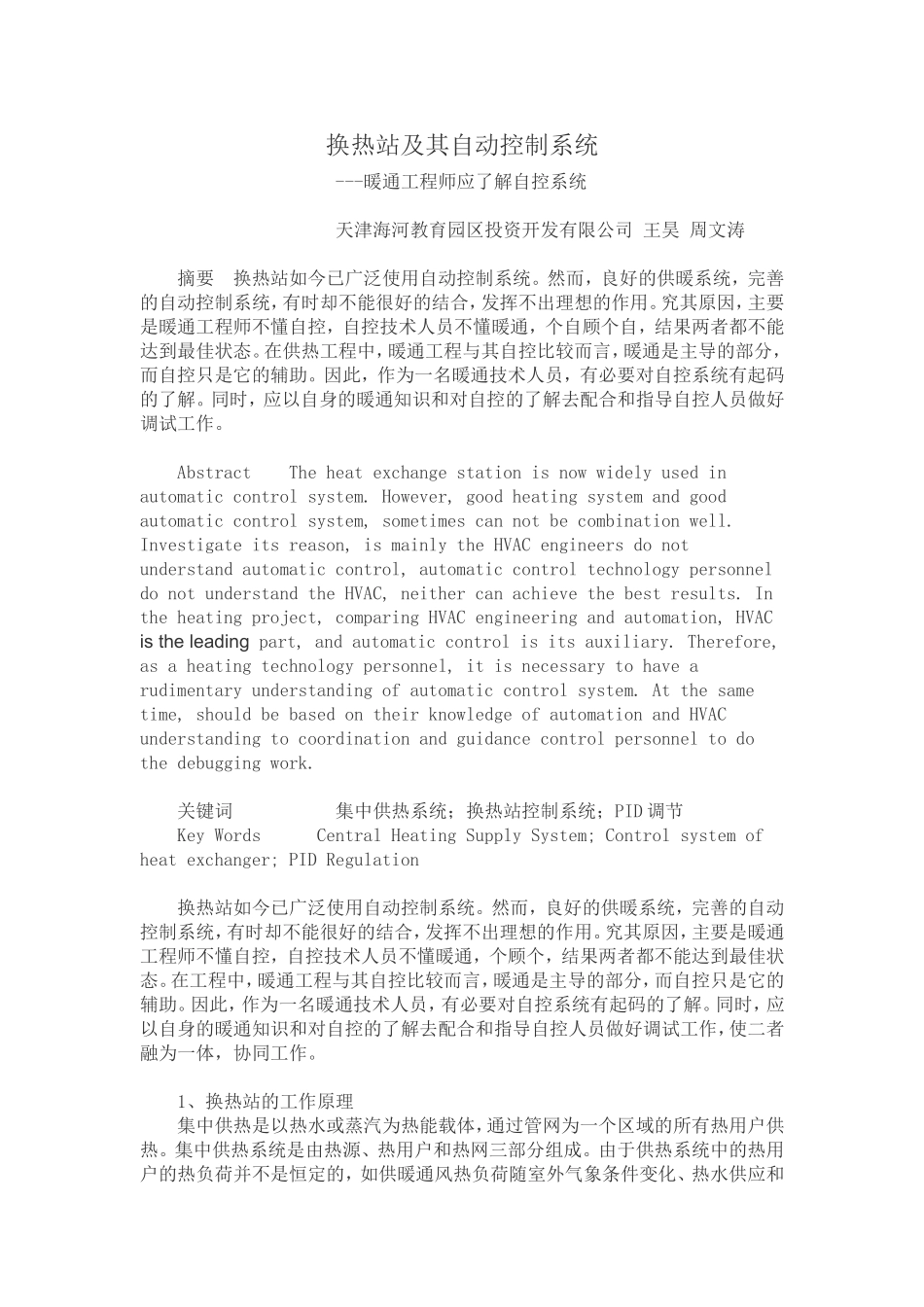

换热站及其自动控制系统---暖通工程师应了解自控系统天津海河教育园区投资开发有限公司王昊周文涛摘要换热站如今已广泛使用自动控制系统。然而，良好的供暖系统，完善的自动控制系统，有时却不能很好的结合，发挥不出理想的作用。究其原因，主要是暖通工程师不懂自控，自控技术人员不懂暖通，个自顾个自，结果两者都不能达到最佳状态。在供热工程中，暖通工程与其自控比较而言，暖通是主导的部分，而自控只是它的辅助。因此，作为一名暖通技术人员，有必要对自控系统有起码的了解。同时，应以自身的暖通知识和对自控的了解去配合和指导自控人员做好调试工作。AbstractTheheatexchangestationisnowwidelyusedinautomaticcontrolsystem.However,goodheatingsystemandgoodautomaticcontrolsystem,sometimescannotbecombinationwell.Investigateitsreason,ismainlytheHVACengineersdonotunderstandautomaticcontrol,automaticcontroltechnologypersonneldonotunderstandtheHVAC,neithercanachievethebestresults.Intheheatingproject,comparingHVACengineeringandautomation,HVACistheleadingpart,andautomaticcontrolisitsauxiliary.Therefore,asaheatingtechnologypersonnel,itisnecessarytohavearudimentaryunderstandingofautomaticcontrolsystem.Atthesametime,shouldbebasedontheirknowledgeofautomationandHVACunderstandingtocoordinationandguidancecontrolpersonneltodothedebuggingwork.关键词集中供热系统；换热站控制系统；PID调节KeyWordsCentralHeatingSupplySystem;Controlsystemofheatexchanger;PIDRegulation换热站如今已广泛使用自动控制系统。然而，良好的供暖系统，完善的自动控制系统，有时却不能很好的结合，发挥不出理想的作用。究其原因，主要是暖通工程师不懂自控，自控技术人员不懂暖通，个顾个，结果两者都不能达到最佳状态。在工程中，暖通工程与其自控比较而言，暖通是主导的部分，而自控只是它的辅助。因此，作为一名暖通技术人员，有必要对自控系统有起码的了解。同时，应以自身的暖通知识和对自控的了解去配合和指导自控人员做好调试工作，使二者融为一体，协同工作。1、换热站的工作原理集中供热是以热水或蒸汽为热能载体，通过管网为一个区域的所有热用户供热。集中供热系统是由热源、热用户和热网三部分组成。由于供热系统中的热用户的热负荷并不是恒定的，如供暖通风热负荷随室外气象条件变化、热水供应和门窗开启频率等因素变化。要保证供热质量，满足各热用户要求，并使热能的配置合理，就要对供热系统进行运行调节一一也就是供热调节。根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节方式。集中调节在热源处或供热网处进行。局部调节在换热站或热用户引入口进行，个体调节直接在散热设备处进行调节。集中供热调节容易实施，运行管理方便，是最主要的供热调节方法。集中供热系统的换热站是供热网路与热用户的连接场所，在其内安装与用户连接的有关设备、管道、阀门、仪表和控制装置。它的作用是根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户的需求;同时还应根据需要，进行集中计量、检测供热热媒的参数和数量。热力输配网络控制的重点是换热站的控制。换热站主要完成从供热一次网到二次网的热量交换，置换出的二次网的热水温度一般在40℃~60℃之间。换热站自控系统可对热网的温度、压力、流量、开关量等进行信号采集、测量、计算和控制，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数信息，进而对供热过程进行有效的监测和控制。在供热期间可按室外温度调节二次网供回水温度，达到按需供热，实现气候补偿节能控制。2、换热站控制系统换热站自控设备主要由液晶显示操作终端和控制系统两部分组成。液晶显示屏主要完成各种监控画面、采集参数的显示，同时接受参数的设定。控制系统主要功能是对各换热站系统运行参数（一、二次网温度、压力、流量等）、各种设备运行状态进行实时监控及采集，并根据气温和...
