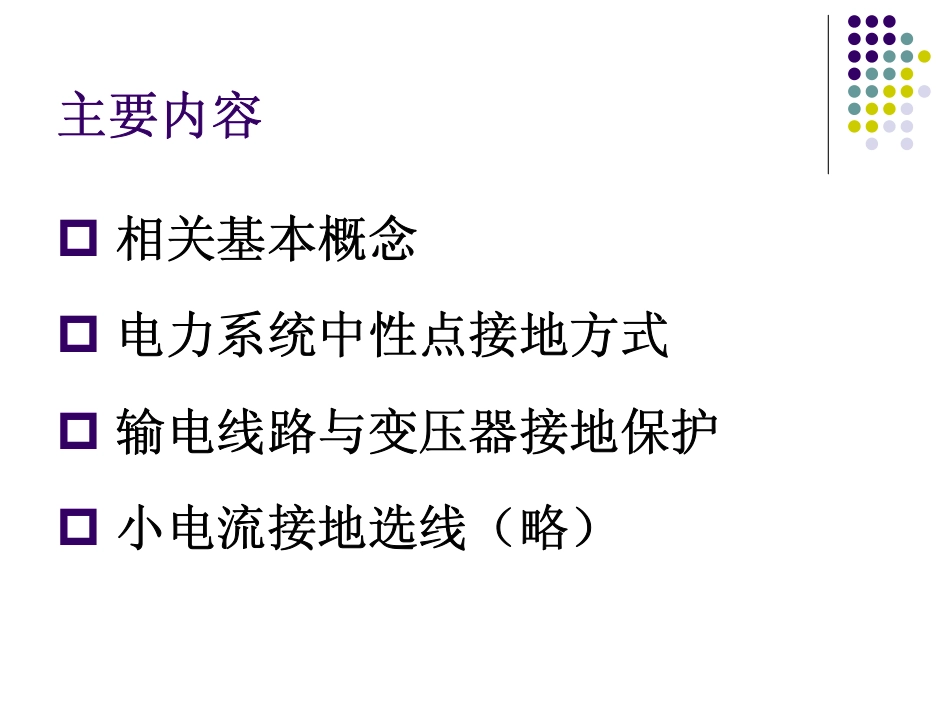

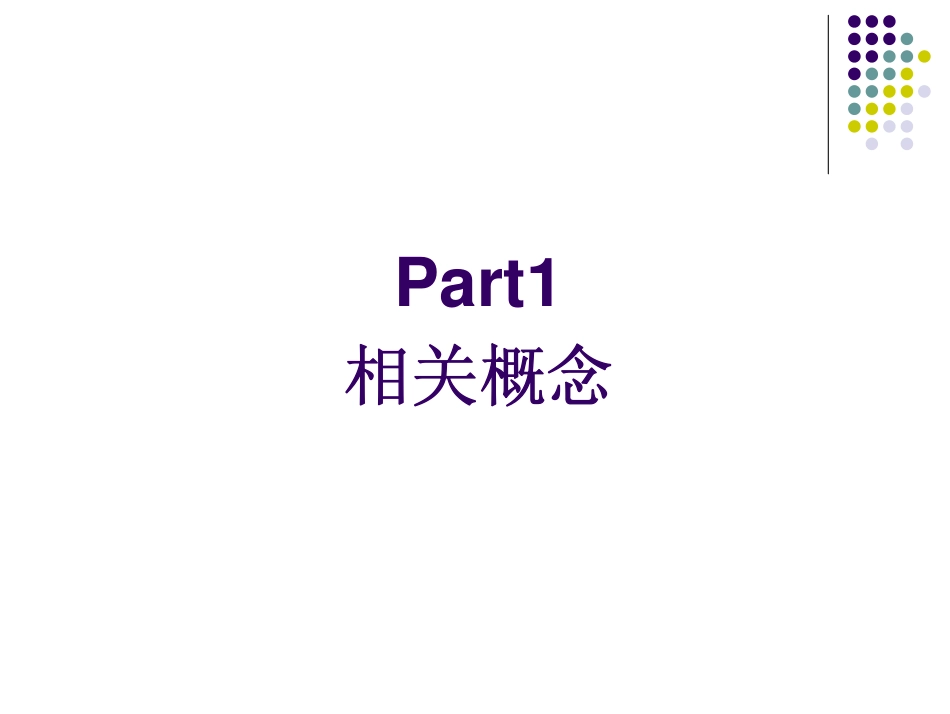

电力系统接地方式及其保护华南理工大学电力学院李晓华eplxh@scut.edu.cn13660204636深圳2009.01主要内容�相关基本概念�电力系统中性点接地方式�输电线路与变压器接地保护�小电流接地选线（略）Part1相关概念中性点、零点和中性线、零线�发电机、变压器、电动机等电器的绕组中以及串联电源回路中有一点，它与外部各接线端间的电压绝对值相等，这一点就成为中性点或中中性点或中点点。�当中性点接地时，该点则称为零点。由中性点引出的导线，称为中性线中性线；由零点引出的导线，则称为零线零线。▉中性点与中性线、零点与零线、重复接地▉接地线和接地—接地线一般有中性线（代号中性线（代号NN）、保护线（代号）、保护线（代号PEPE）或保护中性）或保护中性线（代号线（代号PENPEN））。中性线（中性线（NN线）的功能线）的功能，一是用来接用额定电压为相电压的单相用电设备，二是用来传导三相系统中的不平衡电流和单相电流，三是用来减小负荷中性点的电位偏移。保护线（保护线（PEPE线）的功能线）的功能，是为保障人身安全、防止发生触电事故用的接地线。系统中所有设备的外露可导电部分通过保护线（PE线）接地，可在设备发生接地故障时减小触电危险。保护中性线（PEN线）兼有中性线（N线）和保护线（PE线）功能。这种保护中性线在我国通称为“零线”，俗称“地线”。▉接地线和接地—接地（工作接地）接地（工作接地）将电气装置的必须接地部分，通过接地装置与大地有良好的电气连接称为接地。电力系统和电气设备的接地按其不同的作用，可分为工作接地、保护接地、重复接地和接零。（（11）工作接地）工作接地在正常或事故情况下，为了保证电气设备可靠运行而必须在电力系统中某一点进行接地，称为工作接地。这种接地可直接接地或经特殊装置接地，如所示。各种工作接地有各自的功能。例如电源中性点直接接地，能在运行中维持三相系统中相线对地电压不变；而电源中性点经消弧线圈接地，能在单相接地时消除接地点的断续电弧，防止系统出现过电压。防雷装置的接地，能在雷击时将强大的雷电流泄入大地，减小雷电流流过时引起的电位升高。▉接地线和接地—接地（保护接地）为防止因绝缘损坏而遭受触电的危险，将与电气设备带电部分相绝缘的金属外壳或构架同接地体之间作良好的物理连接，称为保护接地，如所示。保护接地的形式有两种：1）设备的外露可导电部分经各自的接地线（PE线）直接接地，如在TT和IT系统中。2）设备的外露可导电部分经公共的PE线（在TN-S系统中）或经PEN线（在TN-C系统中）接地，这种接地型式称为“保护接零”。注意：同一低压系统中，不能有的采取保护接地，有的又采取保护接零，否则当采取保护接地的设备发生单相接地故障时，采取保护接零的设备外露可导电部分将带上危险的电压。▉接地线与接地——（（工作接地工作接地与与保护接地保护接地图）图）▉接地线和接地—重复接地在TN系统中，为确保公共PE线或PEN线安全可靠，除在中性点进行工作接地外，还应在PE线或PEN线的下列地方进行重复接地：1）在架空线路终端及沿线每1km处；2）电缆和架空线引入车间或大型建筑物处，见图图1010--66。如不重复接地，则在PE线或PEN线断线且有设备发生单相接地故障时，接在断线后面的所有设备外露可导电部分都将呈现接近于相电压的对地电压，即，如图图1010--8a8a所示，这是很危险的。如进行了重复接地，如图图1010--8b8b所示，则在发生同样故障时，断线后面的设备外露可导电部分的对地电压为，危险程度大大降低。▉接地线和接地—重复接地▉接地系统在三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中性点不接地，一种是中性点经阻抗接地，再有一种是中性点直接接地。前两种合称为小接地电流系统，亦称中性点非有效接地系统，或中性点非直接接地系统。后一种中性点直接接地系统，称为大接地电流系统，亦称中性点有效接地系统。我国10kV系统，一般采用中性点不接地的运行方式。如单相接地电流大于一定数值时（10kV系统中接地电流大于30A、20kV及以上系统中接地电流大于10A时），则应采用中性点经消弧线圈接地的运行方式。我...
