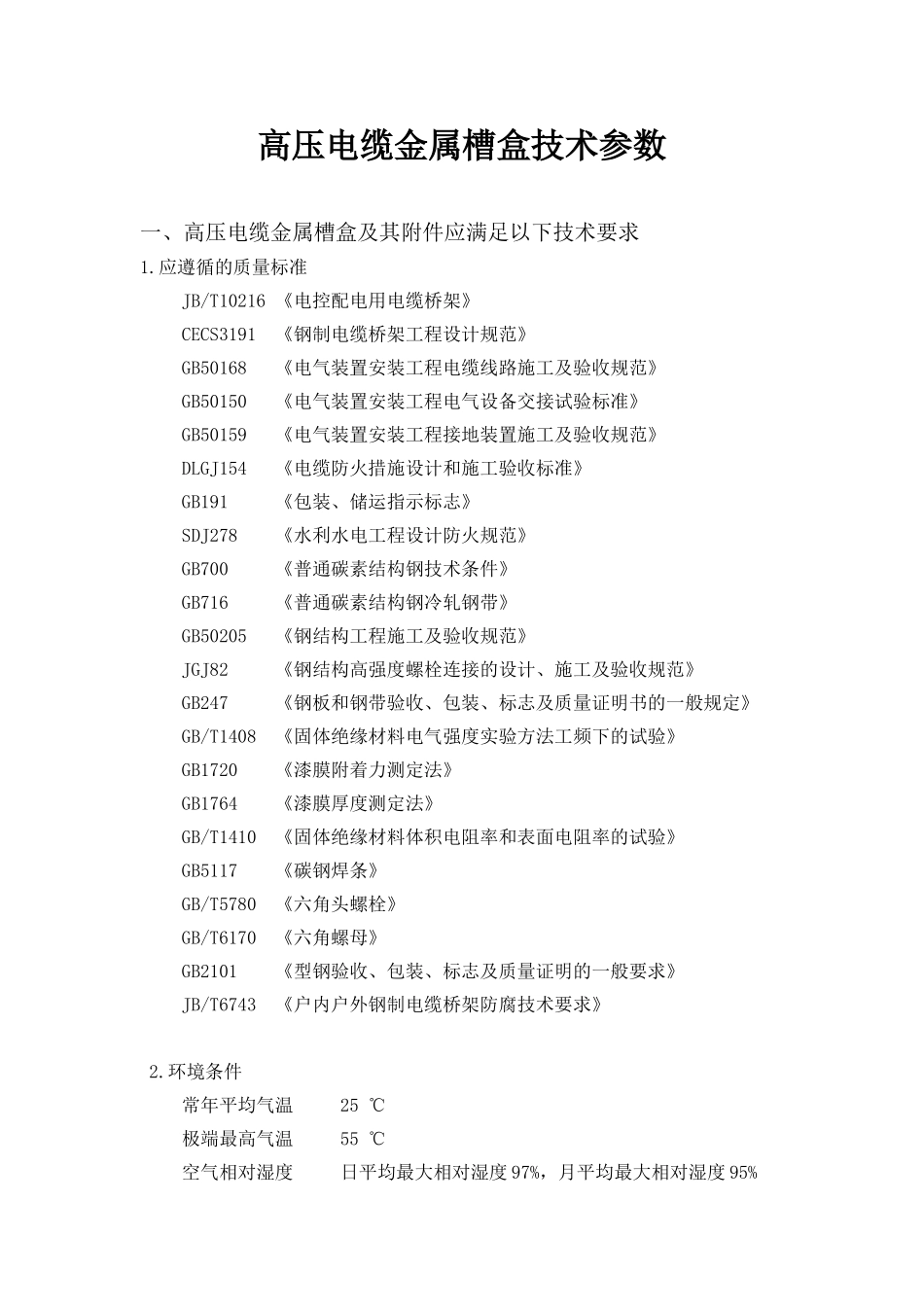

高压电缆金属槽盒技术参数_第1页
1/4

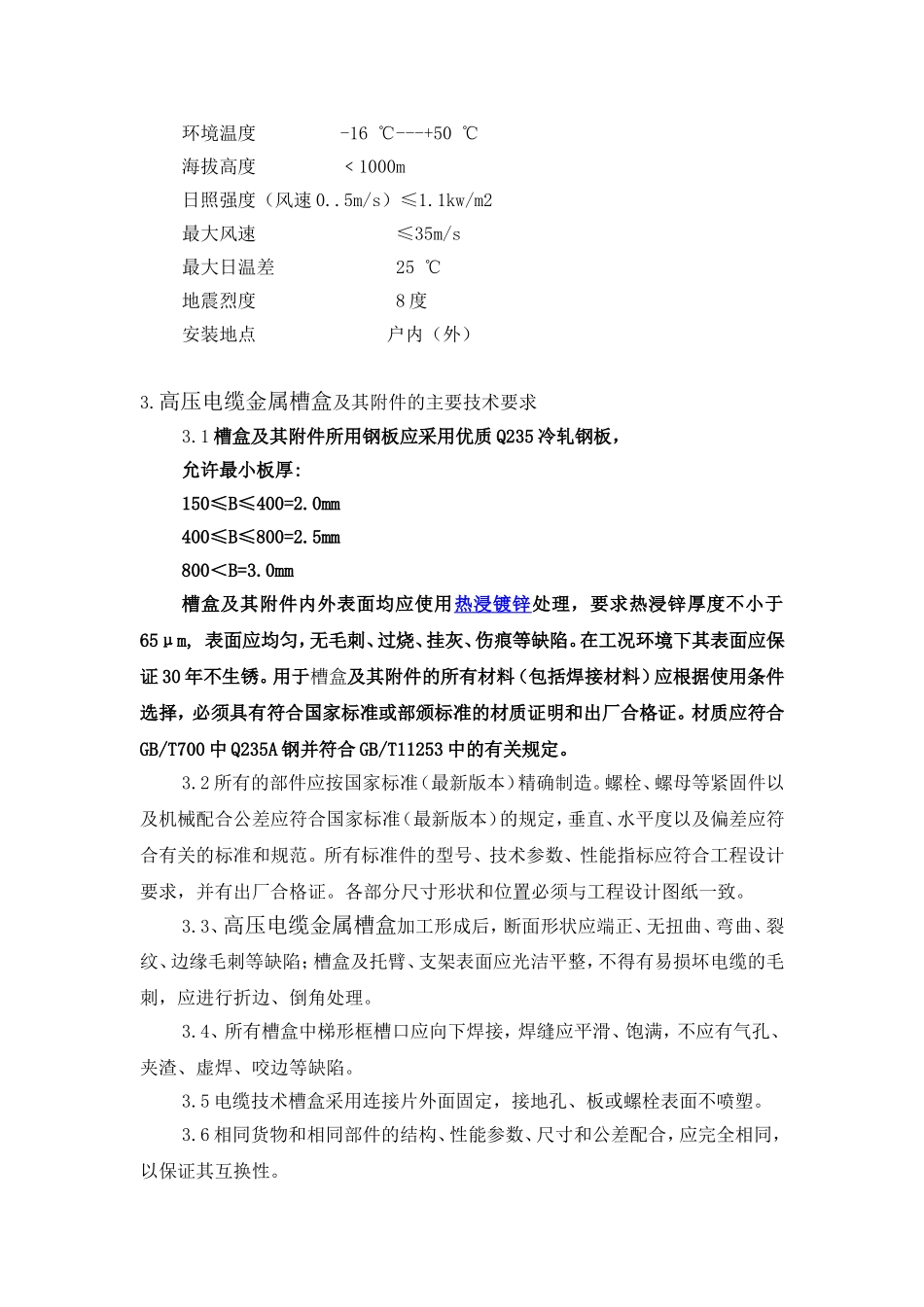

高压电缆金属槽盒技术参数_第2页
2/4

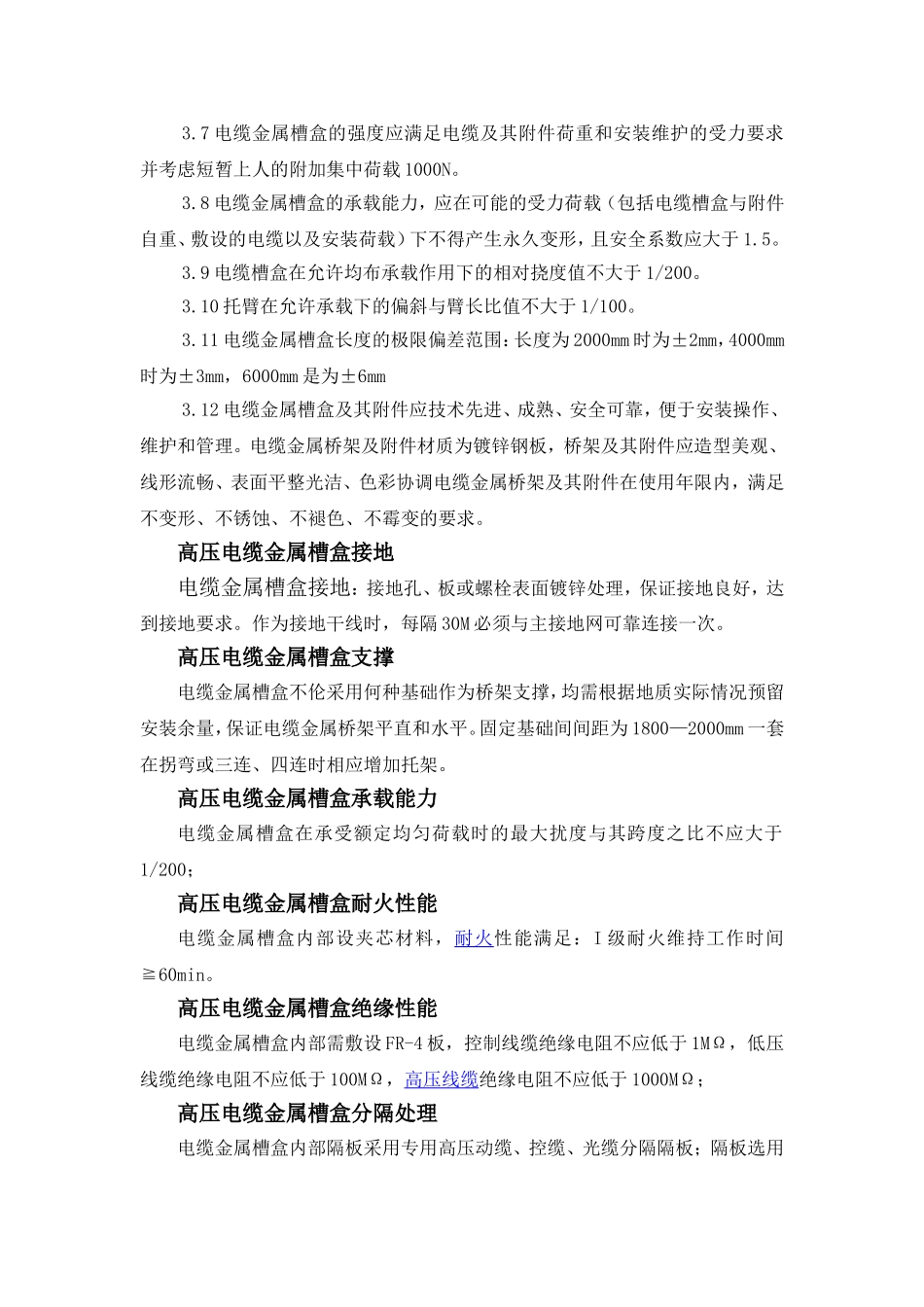

高压电缆金属槽盒技术参数_第3页
3/4
高压电缆金属槽盒技术参数一、高压电缆金属槽盒及其附件应满足以下技术要求1.应遵循的质量标准JB/T10216《电控配电用电缆桥架》CECS3191《钢制电缆桥架工程设计规范》GB50168《电气装置安装工程电缆线路施工及验收规范》GB50150《电气装置安装工程电气设备交接试验标准》GB50159《电气装置安装工程接地装置施工及验收规范》DLGJ154《电缆防火措施设计和施工验收标准》GB191《包装、储运指示标志》SDJ278《水利水电工程设计防火规范》GB700《普通碳素结构钢技术条件》GB716《普通碳素结构钢冷轧钢带》GB50205《钢结构工程施工及验收规范》JGJ82《钢结构高强度螺栓连接的设计、施工及验收规范》GB247《钢板和钢带验收、包装、标志及质量证明书的一般规定》GB/T1408《固体绝缘材料电气强度实验方法工频下的试验》GB1720《漆膜附着力测定法》GB1764《漆膜厚度测定法》GB/T1410《固体绝缘材料体积电阻率和表面电阻率的试验》GB5117《碳钢焊条》GB/T5780《六角头螺栓》GB/T6170《六角螺母》GB2101《型钢验收、包装、标志及质量证明的一般要求》JB/T6743《户内户外钢制电缆桥架防腐技术要求》2.环境条件常年平均气温25℃极端最高气温55℃空气相对湿度日平均最大相对湿度97%,月平均最大相对湿度95%环境温度-16℃---+50℃海拔高度﹤1000m日照强度(风速0..5m/s)≤1.1kw/m2最大风速≤35m/s最大日温差25℃地震烈度8度安装地点户内(外)3.高压电缆金属槽盒及其附件的主要技术要求3.1槽盒及其附件所用钢板应采用优质Q235冷轧钢板,允许最小板厚:150≤B≤400=2.0mm400≤B≤800=2.5mm800<B=3.0mm槽盒及其附件内外表面均应使用热浸镀锌处理,要求热浸锌厚度不小于65μm,表面应均匀,无毛刺、过烧、挂灰、伤痕等缺陷。在工况环境下其表面应保证30年不生锈。用于槽盒及其附件的所有材料(包括焊接材料)应根据使用条件选择,必须具有符合国家标准或部颁标准的材质证明和出厂合格证。材质应符合GB/T700中Q235A钢并符合GB/T11253中的有关规定。3.2所有的部件应按国家标准(最新版本)精确制造。螺栓、螺母等紧固件以及机械配合公差应符合国家标准(最新版本)的规定,垂直、水平度以及偏差应符合有关的标准和规范。所有标准件的型号、技术参数、性能指标应符合工程设计要求,并有出厂合格证。各部分尺寸形状和位置必须与工程设计图纸一致。3.3、高压电缆金属槽盒加工形成后,断面形状应端正、无扭曲、弯曲、裂纹、边缘毛刺等缺陷;槽盒及托臂、支架表面应光洁平整,不得有易损坏电缆的毛刺,应进行折边、倒角处理。3.4、所有槽盒中梯形框槽口应向下焊接,焊缝应平滑、饱满,不应有气孔、夹渣、虚焊、咬边等缺陷。3.5电缆技术槽盒采用连接片外面固定,接地孔、板或螺栓表面不喷塑。3.6相同货物和相同部件的结构、性能参数、尺寸和公差配合,应完全相同,以保证其互换性。3.7电缆金属槽盒的强度应满足电缆及其附件荷重和安装维护的受力要求并考虑短暂上人的附加集中荷载1000N。3.8电缆金属槽盒的承载能力,应在可能的受力荷载(包括电缆槽盒与附件自重、敷设的电缆以及安装荷载)下不得产生永久变形,且安全系数应大于1.5。3.9电缆槽盒在允许均布承载作用下的相对挠度值不大于1/200。3.10托臂在允许承载下的偏斜与臂长比值不大于1/100。3.11电缆金属槽盒长度的极限偏差范围:长度为2000mm时为±2mm,4000mm时为±3mm,6000mm是为±6mm3.12电缆金属槽盒及其附件应技术先进、成熟、安全可靠,便于安装操作、维护和管理。电缆金属桥架及附件材质为镀锌钢板,桥架及其附件应造型美观、线形流畅、表面平整光洁、色彩协调电缆金属桥架及其附件在使用年限内,满足不变形、不锈蚀、不褪色、不霉变的要求。高压电缆金属槽盒接地电缆金属槽盒接地:接地孔、板或螺栓表面镀锌处理,保证接地良好,达到接地要求。作为接地干线时,每隔30M必须与主接地网可靠连接一次。高压电缆金属槽盒支撑电缆金属槽盒不伦采用何种基础作为桥架支撑,均需根据地质实际情况预留安装余量,保证电缆金属桥架平直和水平。固定基础间间距为1800—2000mm一套在拐弯或三连、四连时相应增加托架。高压电缆金属槽盒承载能力电缆金属槽盒在...
