渗流的基本定律(达西定律)VIP免费

渗流的基本定律(达西定律)_第1页
1/38
渗流的基本定律(达西定律)_第2页
2/38
渗流的基本定律(达西定律)_第3页
3/38

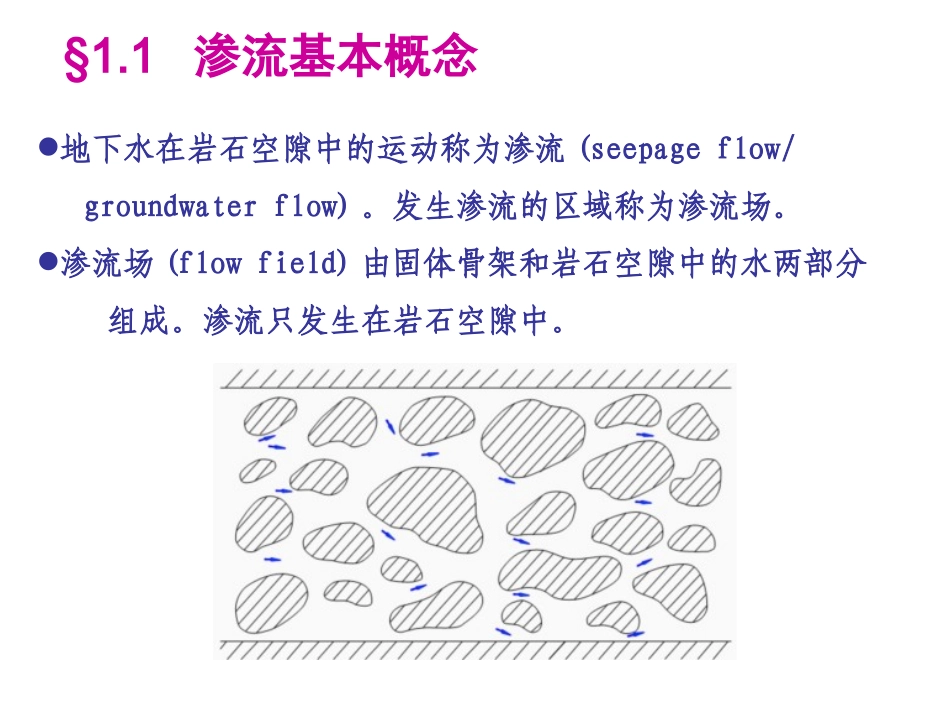

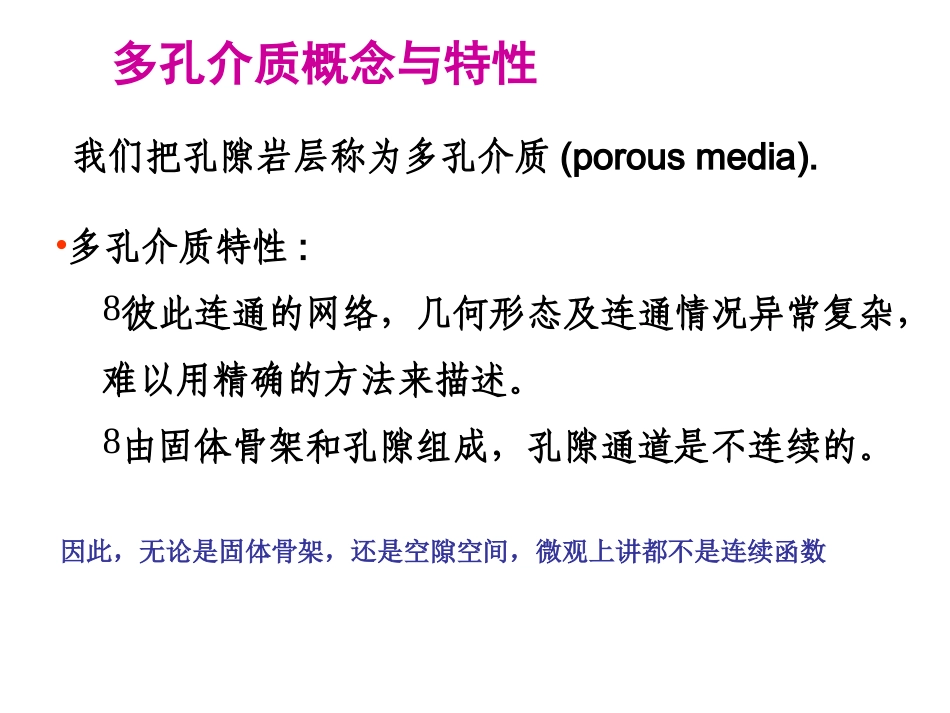

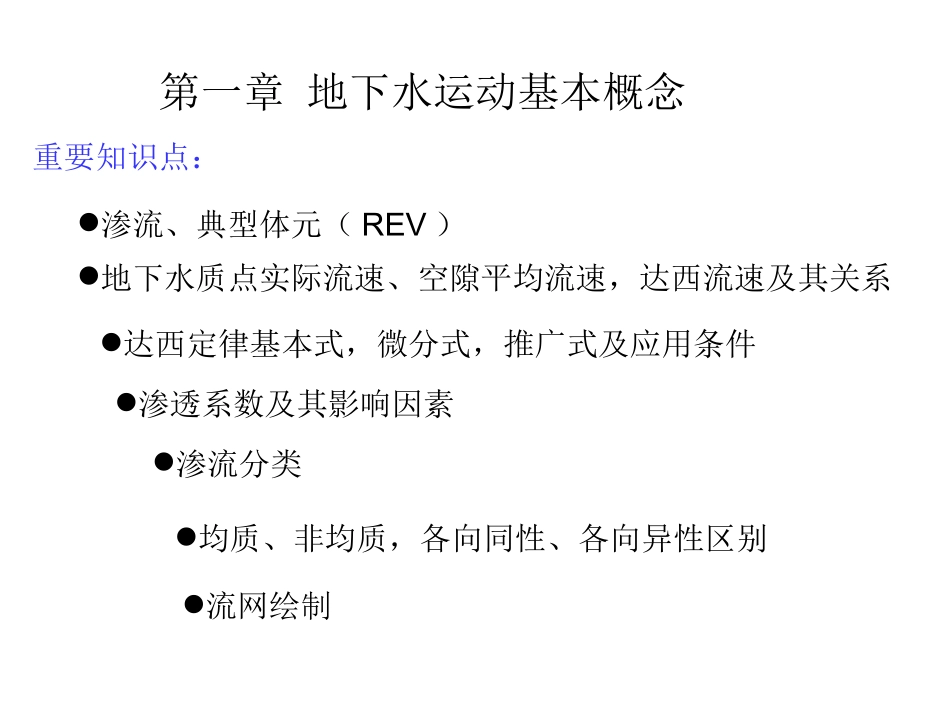

第一章地下水运动基本概念重要知识点:渗流、典型体元(REV)地下水质点实际流速、空隙平均流速,达西流速及其关系达西定律基本式,微分式,推广式及应用条件渗透系数及其影响因素渗流分类均质、非均质,各向同性、各向异性区别流网绘制§1.1渗流基本概念地下水在岩石空隙中的运动称为渗流(seepageflow/groundwaterflow)。发生渗流的区域称为渗流场。渗流场(flowfield)由固体骨架和岩石空隙中的水两部分组成。渗流只发生在岩石空隙中。多孔介质概念与特性我们把孔隙岩层称为多孔介质(porousmedia).•多孔介质特性:彼此连通的网络,几何形态及连通情况异常复杂,难以用精确的方法来描述。由固体骨架和孔隙组成,孔隙通道是不连续的。因此,无论是固体骨架,还是空隙空间,微观上讲都不是连续函数普通水流与渗流共同点:1.总体流向取决于水头差2.流量取决于水头差及沿程损耗区别:水在管道中运动取决于管道大小、形状及粗糙度;渗流运动取决于空隙大小、形状、连通性。渗流特点–通道是曲折的,质点运动轨迹弯曲;–流速是缓慢的,多数为层流;–水流仅在空隙中运动,在整个多孔介质中不连续;–通常是非稳定的;–通常为缓变流。一、典型体元(Representativeelementaryvolume)在水力学中引进质点的概念,把水看成连续介质,则可用连续函数描述运动要素。为了把渗流场概化为多孔介质连续体,用连续函数描述,引进典型体元的概念。什么是典型体元呢?现以孔隙度为例来讨论。典型体元的定义把V0称为典型体元。引进REV后就可以把多孔介质处理为连续体,这样多孔介质就处处有孔隙度了。REV究竟有多大?REV相对于单个孔隙是相当大的,但相对于渗流场又是非常小的。概化后的理想渗流二、地下水实际流速、渗透流速地下水实际流速—质点流速在以P点为中心REV体积上的平均值称为地下水在P点的实际流速。渗透流速——假想渗流的速度,是假想的平均流速。实际流速在REV上的平均值。渗透流速与实际流速关系渗透流速与实际流速关系三、水头与水力坡度潜水含水层压强与水头图1-1-4a潜水含水层的压强与水头承压含水层压强与水头图1-1-4b承压含水层的压强与水头水力梯(坡)度水力梯度I为沿渗透途径水头损失与相应渗透途径长度的比值。水在空隙中运动时,必须克服水与隙壁以及流动快慢不同的水质点之间的摩擦阻力(这种摩擦阻力随地下水流速增加而增大),从而消耗机械能,造成水头损失。因此,水力梯度可以理解为水流通过单位长度渗透途径为克服摩擦阻力所耗失的机械能。从另一个角度,也可以将水力梯度理解为驱动力,即克服摩擦阻力使水以一定速度流动的力量。既然机械能消耗于渗透途径上,因此求算水力梯度I时,水头差必须与相应的渗透途径相对应。§1-2渗流的基本定律—达西定律1856年,法国水力学家达西(H.Darcy)通过大量的实验,得到线性渗透定律。根据实验结果,得到下列关系式:式中:Q——渗透流量(出口处流量,即为通过砂柱各断面的流量);ω——过水断面(在实验中相当于砂柱横断面积);h——水头损失(h=H1−H2,即上下游过水断面的水头差);L——渗透途径(上下游过水断面的距离);I——水力梯度(相当于h/L,即水头差除以渗透途径);K——渗透系数。此即达西公式。二、达西实验条件稳定达西实验:得出渗透流速与水力坡度成正比即线性渗流定律,说明此时地下水的流动状态呈层流。实验条件:均匀介质,一维流动,稳定流,层流。是否适用:非均匀介质,二维或三维流动,非稳定流,层流条件?三、变水头达西实验非稳定流达西实验(实验一):水自上部加入,用溢水管保持稳定水位,下部用管口出流,可通过它测定渗流量,用两根测压管来测量水头值。达西定理:实验结果:在非稳定流条件下,地下水运动仍满足线性渗流定律达西定律适用条件1.临界雷诺数Re(J.Bear):2.临界渗透流速vc(巴甫洛夫斯基):3.临界水力梯度Jc(罗米捷):4.达西定律下限问题(J0)达西定律的应用条件达西定律的上下限?非线性渗透定律1.1901年福希海默提出Re>10时:2.1912年克拉斯诺波里斯基提出紊流公式:四、达西定律的微分形式微分形式:渗透系数K从达西定...
