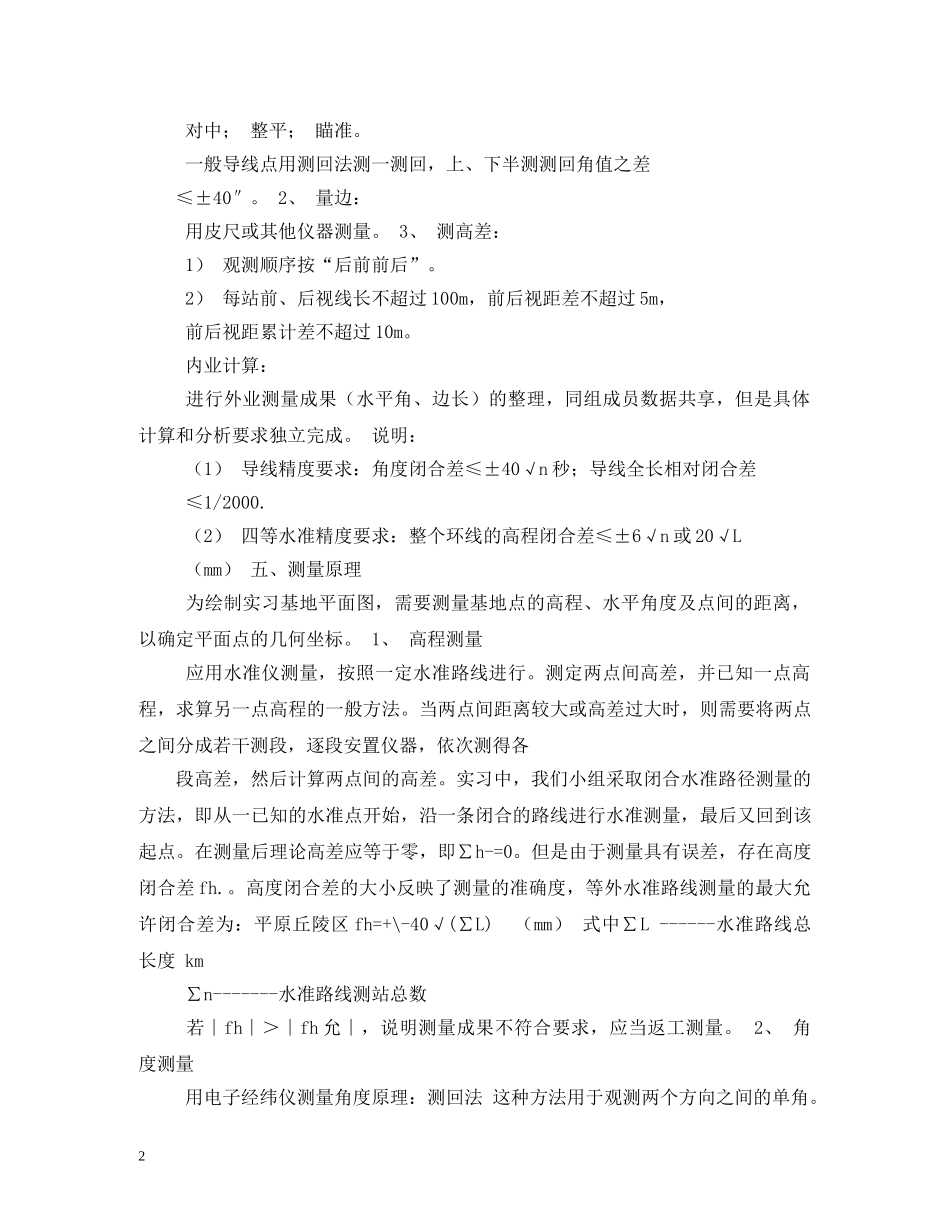

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。测量实习报告篇一：工程测量实习报告工程测量实习报告姓名：孙洪宇专业班级：水电1102小组：第五组学号：1111420217同组人：刘明、程冰清、孙超、宁聪、梅击实验仪器：水准仪、电子经纬仪、皮尺等指导教师：李芬花、连仲华成绩：实习日期：2020年7月8日~2020年7月12日华北电力大学（北京）可再生能源学院一、实习目的与要求水利水电工程测量教学实习的目的是使学生对所学的测量学的理论知识和基本技能进行系统、全面的复习，以得到进一步的巩固，并为专业课的学习打下良好的基础。本次工程测量实习的目的是：1)电子经纬仪、水准仪、皮尺的使用；2)运用闭合导线、附和导线的布设方案建立实习基地区域平面控制；3)运用四等水准及等外水准的方法建立实习基地模型区域高程控制；4)学会用经纬仪法测绘大比例平面图的方法；5)通过本次实习，培养团队合作能力，提高协作意识。本次实习的内容是：实习区域平面控制测量；高程控制测量；绘制平面图：西广场，包括红旗干及其周围建筑物，台阶，草坪，标志性建筑物二、实习分工与具体策划根据不同任务与职责，分工如下：数据记录：孙洪宇辅助测量：梅击角度测量：孙超距离测量：程冰清、刘明高程测量：宁聪时间安排：8日上午：设计方案并领取仪器下午：测量各控制点高程及距离9日上午：分化碎部测量高台下午：测量国旗杆平台位置与高程10日~11日：地形图补测测绘、日记与报告处理三、仪器设备及其使用技术要求四、精度要求与测量方法要求1、测角：1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。对中；整平；瞄准。一般导线点用测回法测一测回，上、下半测测回角值之差≤±40″。2、量边：用皮尺或其他仪器测量。3、测高差：1）观测顺序按“后前前后”。2）每站前、后视线长不超过100m，前后视距差不超过5m，前后视距累计差不超过10m。内业计算：进行外业测量成果（水平角、边长）的整理，同组成员数据共享，但是具体计算和分析要求独立完成。说明：（1）导线精度要求：角度闭合差≤±40√n秒；导线全长相对闭合差≤1/2000.（2）四等水准精度要求：整个环线的高程闭合差≤±6√n或20√L（mm）五、测量原理为绘制实习基地平面图，需要测量基地点的高程、水平角度及点间的距离，以确定平面点的几何坐标。1、高程测量应用水准仪测量，按照一定水准路线进行。测定两点间高差，并已知一点高程，求算另一点高程的一般方法。当两点间距离较大或高差过大时，则需要将两点之间分成若干测段，逐段安置仪器，依次测得各段高差，然后计算两点间的高差。实习中，我们小组采取闭合水准路径测量的方法，即从一已知的水准点开始，沿一条闭合的路线进行水准测量，最后又回到该起点。在测量后理论高差应等于零，即∑h-=0。但是由于测量具有误差，存在高度闭合差fh.。高度闭合差的大小反映了测量的准确度，等外水准路线测量的最大允许闭合差为：平原丘陵区fh=+\-40√(∑L)（mm）式中∑L------水准路线总长度km∑n-------水准路线测站总数若∣fh∣＞∣fh允∣，说明测量成果不符合要求，应当返工测量。2、角度测量用电子经纬仪测量角度原理：测回法这种方法用于观测两个方向之间的单角。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。1）盘左位置精确瞄准左目标A，调整水平度盘为零度稍大，读数A左。2）松开水平制动螺旋，顺时针转动照准部，瞄准右方目标，读取水平度盘读数B左。以上称上半测回。β上=B左-A左。篇二：测量实习报告心得体会一、实习目的：测量学是一门很需要实践经验的课，在平时上理论课的时候，学生缺乏对实际仪器的操作。短学期的实习，通过控制网的建立、地形点的测绘、手绘成图，提高学生对于实际问题的解决能力，为以后工程实际测量打下坚实的基础。二、实习设备：全站仪、水准仪、花杆、三脚架、水准尺、罗盘仪：三、实习内容：1.水准测量：根据已知水准点的高程，测量其他水准点的高程；2.导线测量：通过测角和量距，求出各导线点的坐标；3.碎步测量：根据控制点，测定碎...
