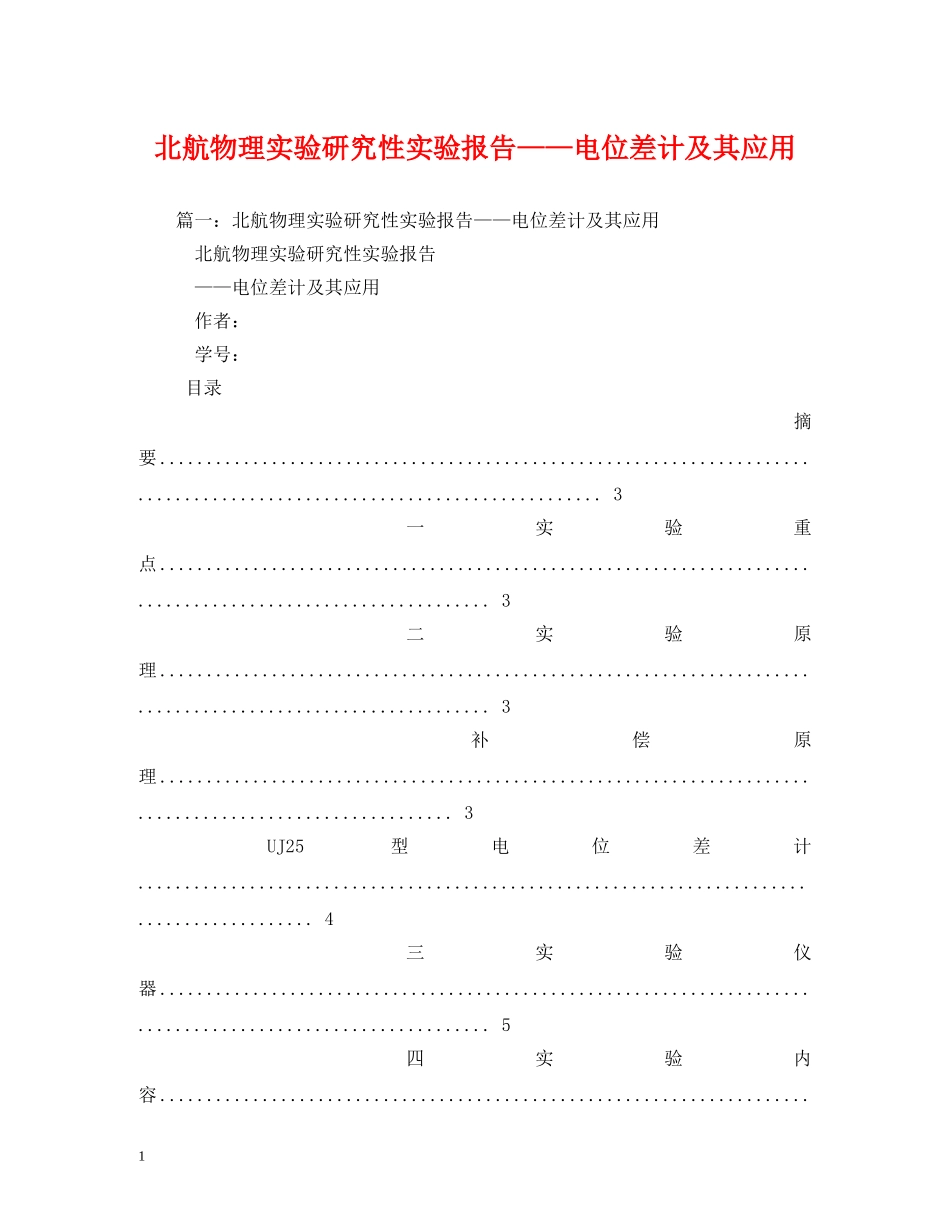

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。北航物理实验研究性实验报告——电位差计及其应用篇一：北航物理实验研究性实验报告——电位差计及其应用北航物理实验研究性实验报告——电位差计及其应用作者：学号：目录摘要........................................................................................................................3一实验重点............................................................................................................3二实验原理............................................................................................................3补偿原理........................................................................................................3UJ25型电位差计...........................................................................................4三实验仪器............................................................................................................5四实验内容......................................................................1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。......................................5自组电位差计................................................................................................5UJ25型电位差计...........................................................................................5五数据记录与整理................................................................................................6原始数据........................................................................................................6数据处理........................................................................................................6六讨论....................................................................................................................7摘要电位差计的测量准确度高，且避免了测量的介入误差，但它操作比较复杂，也不易实现测量的自动化。在数字仪表快速发展的今天，电压测量仪逐步被数字电压表所替代，后者因为内阻高，自动化测量容易，得到了广泛的应用。尽管如此，电位差计作为补偿法的典型应用，在电学试验中仍有重要的训练价值。一实验重点1.学习补偿原理和比较测量法。2.牢固掌握基本电学仪器的使用方法，进一步规范实验操作、3.培养电学实验的初步设计能力。2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。4.学习仪器误差限和不确定度的估算。二实验原理补偿原理为了避免接入误差，可以采用如图所示的补偿电路。如果cd可调，E>EX，则总可以找到一个cd位置，使Ex所在回路中无电流通过，这是Vcd=EX。上述原理称为补偿原理；回路EX→G→d→c→EX称为补偿回路；E→S→A→B→E构成的回路成为辅助回路。为了确认补偿回路中没有电流通过（完全补偿），应当在补偿回路中接入一个具有足够灵敏度的检流计G，这种检流计来判断电流是否为零的方法，称为零示法。由补偿原理可知，可以通过测定Vcd来确定Ex，接下来的问题便是如何精确测定Vcd，再次采用比较测量法。如上图所示，把EX接入RAB的抽头，当抽头滑至位置cd时，G中无电流通过，则Ex=IRcd，其中I是通过Rab的电流；再把一电动势已知的标准电池EN接入RAB的抽头，当抽头滑至位置ab时，G再次为0，则EN=IRab，于是??cd????=??ab??这种方法是通过电阻的比较来获得待测电压与标准电池电动势的比值关系的。由于RAB是精密电阻，Rcd/Rab可以精确度出，EN是标准电池，其电动势也有很高的精确度，因此只要在测量过程中保持辅助电源E的稳定并且检流计G有足够的灵敏度，EX就可以有很高的测量准确度。按照上述原理制成的电压测量仪器叫做电位差计。应该指出，上式成立的条件是辅助回路...
