桁架上下料机械手VIP免费

桁架上下料机械手_第1页
1/7
桁架上下料机械手_第2页
2/7
桁架上下料机械手_第3页
3/7

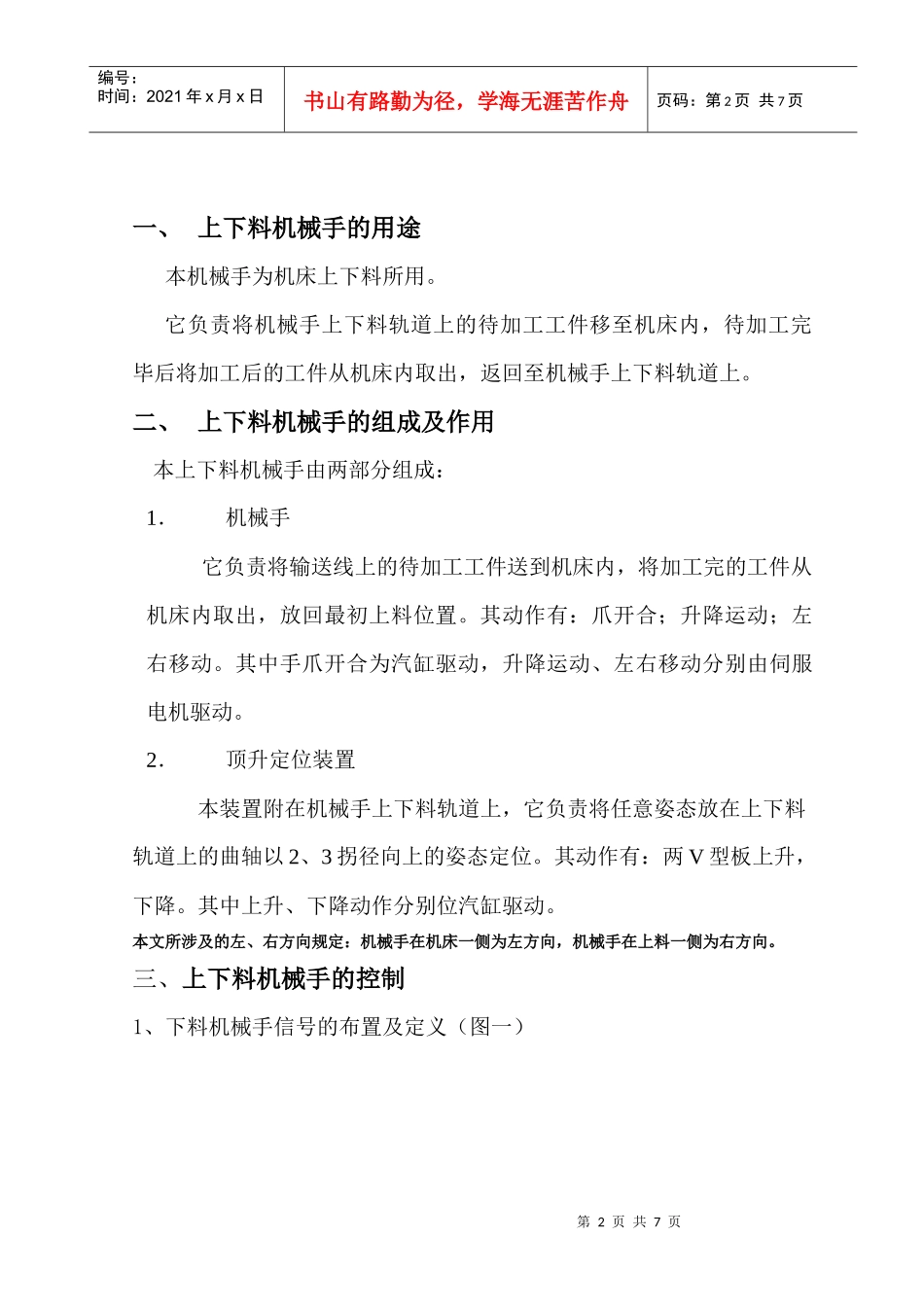

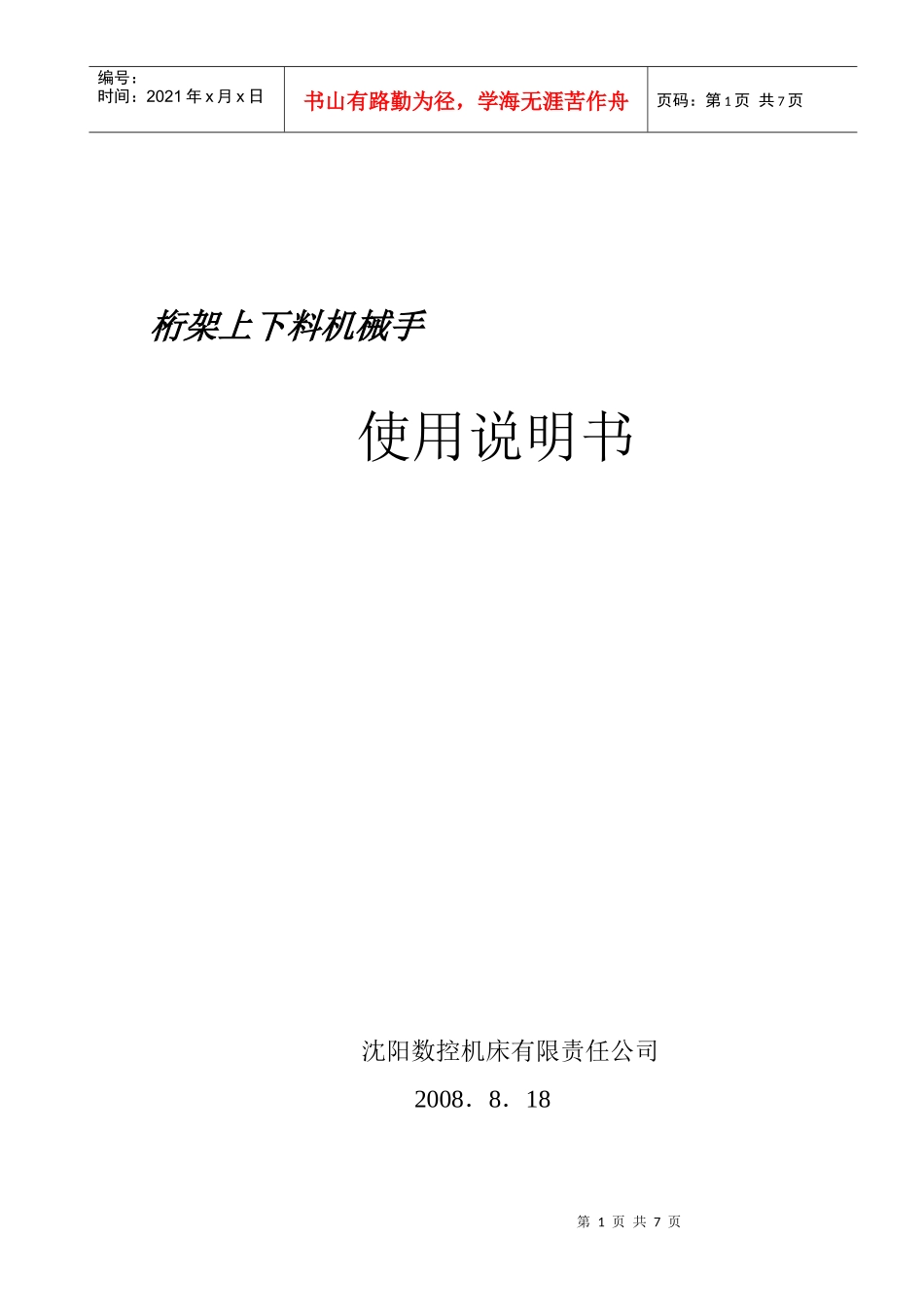

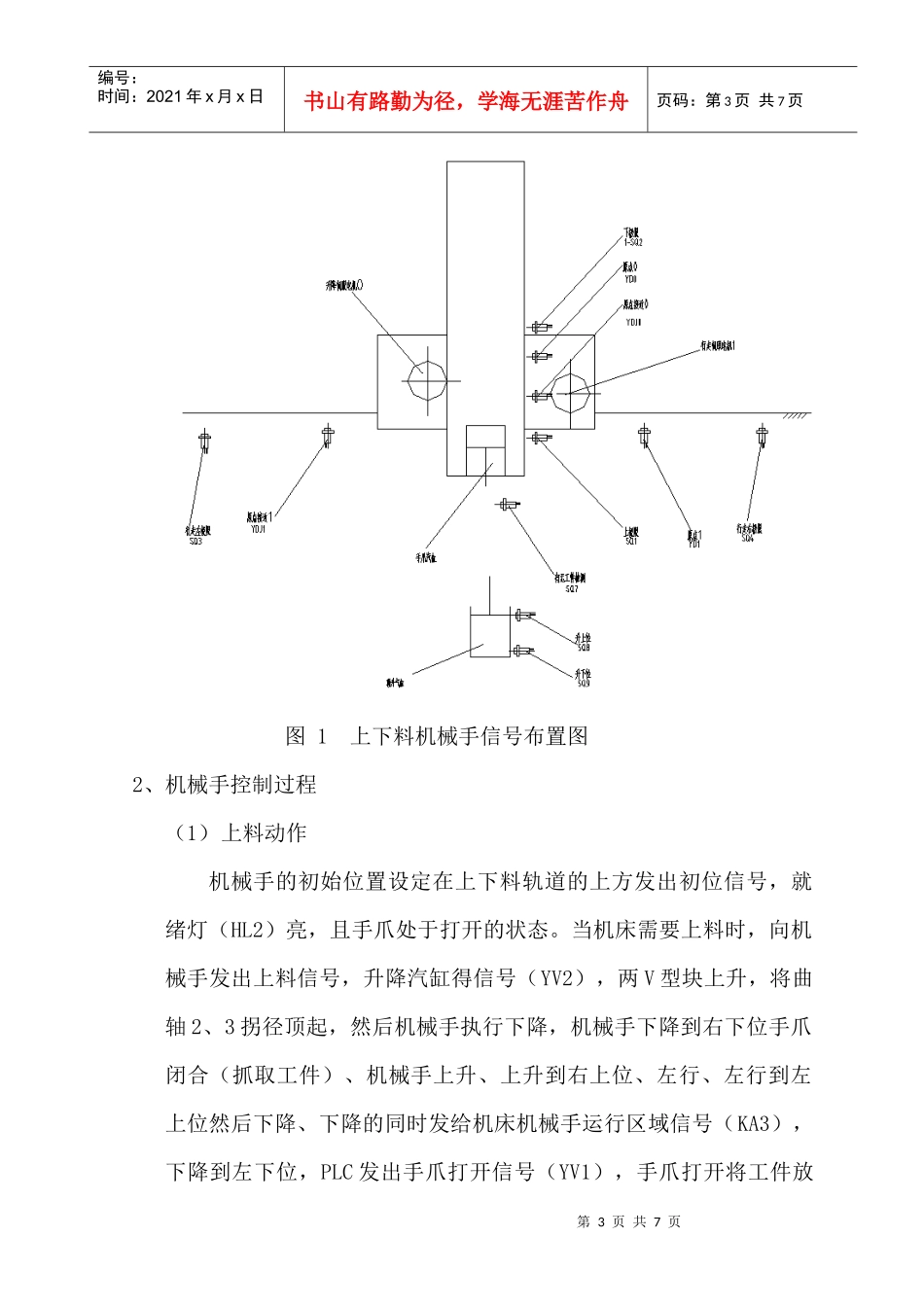

第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页桁架上下料机械手使用说明书沈阳数控机床有限责任公司2008.8.18第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页一、上下料机械手的用途本机械手为机床上下料所用。它负责将机械手上下料轨道上的待加工工件移至机床内,待加工完毕后将加工后的工件从机床内取出,返回至机械手上下料轨道上。二、上下料机械手的组成及作用本上下料机械手由两部分组成:1.机械手它负责将输送线上的待加工工件送到机床内,将加工完的工件从机床内取出,放回最初上料位置。其动作有:爪开合;升降运动;左右移动。其中手爪开合为汽缸驱动,升降运动、左右移动分别由伺服电机驱动。2.顶升定位装置本装置附在机械手上下料轨道上,它负责将任意姿态放在上下料轨道上的曲轴以2、3拐径向上的姿态定位。其动作有:两V型板上升,下降。其中上升、下降动作分别位汽缸驱动。本文所涉及的左、右方向规定:机械手在机床一侧为左方向,机械手在上料一侧为右方向。三、上下料机械手的控制1、下料机械手信号的布置及定义(图一)第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页图1上下料机械手信号布置图2、机械手控制过程(1)上料动作机械手的初始位置设定在上下料轨道的上方发出初位信号,就绪灯(HL2)亮,且手爪处于打开的状态。当机床需要上料时,向机械手发出上料信号,升降汽缸得信号(YV2),两V型块上升,将曲轴2、3拐径顶起,然后机械手执行下降,机械手下降到右下位手爪闭合(抓取工件)、机械手上升、上升到右上位、左行、左行到左上位然后下降、下降的同时发给机床机械手运行区域信号(KA3),下降到左下位,PLC发出手爪打开信号(YV1),手爪打开将工件放第4页共7页第3页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共7页到机床内。机械手上升到左上位,同时发给机床机械手下料就绪信号(KA2),就绪灯(绿灯)亮,等待机床发给下料指令。(2)下料动作当机床加工结束并打开机床门后,机床向机械手发出下料指令。机械手下降的同时发给机床机械手运行区域信号(KA3),下降到左下位手爪闭合(抓取工件)、机械手上升、上升到左上位,右行,右行到右上位,升降汽缸得信号(YV2),两V型块下降至初始状态,同时机械手下降,下降到右下位发出手爪阀打开信号(YV1),手爪打开,将工件放到上下料轨道上。机械手上升、上升到初位,就绪灯亮,准备就绪等待下一次工作。3、上下料机械手操作方法上下料机械手有两种操作方式:自动方式和手动方式。由方式选择旋钮确定。正常生产中使用自动方式,调整及维修时使用手动方式。在自动生产中,上下料机械手操作方法:a.确定机械手是否在初位在机械手运行之前,应确定它是否在初始位置,既就绪指示灯是否点亮。该灯亮表示机械手处于初始位置,否则表示机械手处于非初始位置,此时应按恢复初位按钮,使其恢复初始位置。每次上电后也要执行恢复初位操作。恢复初位只能在联动的情况下执行。注意:1、每次系统上电后,只能进行一次恢复初位操作(即按一次恢第5页共7页第4页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共7页复初位按钮)2、当每次执行恢复初位操作时务必检查,机械手是否处于初位安全区,如不再安全区,必须扳至手动,将机械手开至防护托盘右侧(即上下料轨道上方区域)进行恢复初位操作。否则,将产生严重后果!!!b.上料机械手的启动机械手恢复初位后,“联动/手动/”在联动状态下,恢复初位后初位灯亮,机床可启动上料信号,机械手进行上料工作,把工件从防护侧抓取,送到机床里进行加工,并在机床上方(安全位置)等待下料。c.下料机械手的启动下料机械手的启动是由数控机床工件加工结束,发出下料信号,机械手下降抓料,返回右下把工件放到防护侧支撑上,完成下料。调整及维修的手动方式电控柜面板上的“爪开、爪合、上升、下降、前行、后行”,都是在手动情况下都有效。四、注意事项1、机械手在工作过程...
