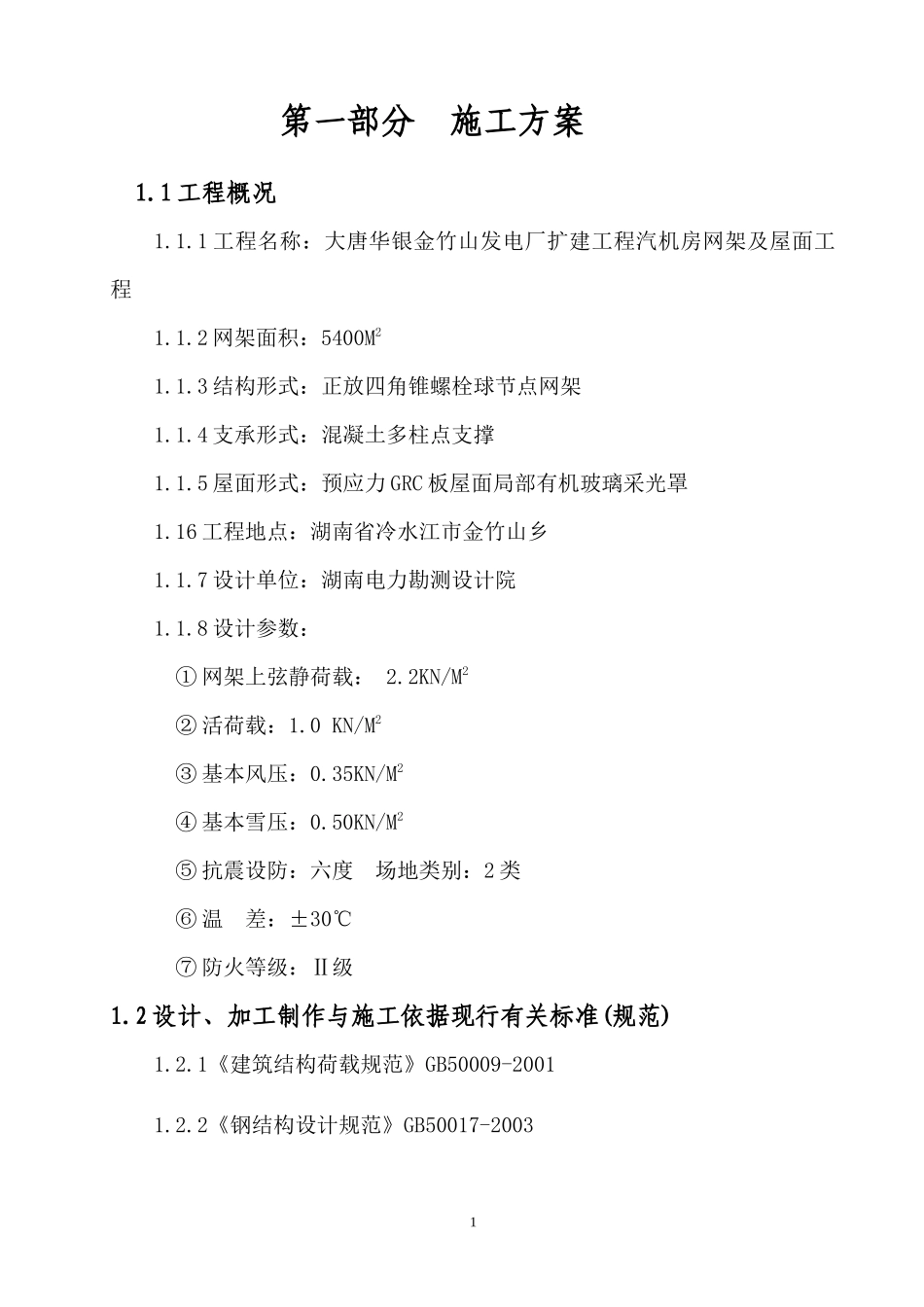

第一部分施工方案1.1工程概况1.1.1工程名称：大唐华银金竹山发电厂扩建工程汽机房网架及屋面工程1.1.2网架面积：5400M21.1.3结构形式：正放四角锥螺栓球节点网架1.1.4支承形式：混凝土多柱点支撑1.1.5屋面形式：预应力GRC板屋面局部有机玻璃采光罩1.16工程地点：湖南省冷水江市金竹山乡1.1.7设计单位：湖南电力勘测设计院1.1.8设计参数：①网架上弦静荷载：2.2KN/M2②活荷载：1.0KN/M2③基本风压：0.35KN/M2④基本雪压：0.50KN/M2⑤抗震设防：六度场地类别：2类⑥温差：±30℃⑦防火等级：Ⅱ级1.2设计、加工制作与施工依据现行有关标准(规范)1.2.1《建筑结构荷载规范》GB50009-20011.2.2《钢结构设计规范》GB50017-200311.2.3《网架结构设计规范》GB50017-20021.2.4《钢网架行业标准》JGJ75.1～75.3-911.2.5《冷弯薄壁型钢结构技术规范》GB50018-20021.2.6《钢结构高强螺栓连接，设计，施工及验收规范》JGJ82-911.2.7《钢网架螺栓球节点》JG10-19991.2.8《网架结构工程质量检验评定标准》JGJ78-911.2.9《钢结构工程施工质量验收规范》GB50205-20011.2.10《屋面工程质量验收规范》GB50207-20021.2.11《建设工程项目管理规范》GB/T50326-20011.2.12《建筑工程施工质量验收统一标准》GB50300-20011.2.13本工程招标文件中规定的其他技术要求1.3材料选用1.3.1网架、构件选材序号构件名称材质材料标准产品性能标准备注1杆件Q235BGB700-88GB/T3091-2001JG10-19992节点球45#钢GB699-88JG10-19993高强度螺栓20MnTiB40CrGB3077GB/T16939-19974顶丝40CrGB3077JG10-19995六角套45＃GB700-88JG10-19996锥头、封板Q235GB700-88JG10-19997预埋板材Q235GB700-88GB700-8821.3.2屋面主要材料序号名称规格备注1屋面板预应力GRC板2檩条Q2353采光罩有机玻璃1.4钢网架构件加工1.4.1网架构件均需在专业生产厂内按JGJ78-91和JG10-1999标准进行加工，产品出厂时应附有材料合格证、质量保证书、相关检测报告等资料。①杆件由钢管和过渡锥体焊接而成。焊接前将螺杆放入钢管内，安装只需倒置，便可从锥体端孔中露出丝杆来，连接螺母是内里无丝的六角套筒，其内径比螺杆大1mm，其正多面体的一侧设有一丝孔，将丝锥拧入套筒紧固在一起，安装时只需用扳手卡住套筒，便可带动螺杆旋转，将杆件与螺栓球连接在一起。②螺栓球由45号钢加工而成，接图加工螺栓孔，螺孔处做一4-6mm切削面，形成接触面，螺杆、螺栓用高强度钢材加工。支座由板材加工焊接而成，其钢材质量符合国家相应标准，焊接质量要经过试验检验。1.4.2所有构件必须经除锈处理合格后并刷防锈漆二度。31.5脚手架搭设要求1.5.1说明本工程1#主厂房网架用分片组装方法在地面进行单片拼装空中组合,2#主厂房网架采用滑移方法施工，在2#主厂房在2#电控楼搭设满堂脚手架30.6M×12M。脚手架承载不少于3KN/M2，充分满足下列功能要求后才能投入使用。1.5.2脚手架搭设要求首先认真核对支座预埋件的位置及标高情况，标出支撑梁轴线及支座中心线，同时根据网距尺寸及距地面高度情况，搭设拼装支架。拼装支架是在拼装时支撑网架，控制标高并作为操作平台之用。用Ф48×3.5钢管，碗式扣件连接，为保证稳定性，除三维垂直外，另采用斜拉加固，上铺木板和竹笆作为操作平台。根据测量定点，于每个下弦球节点处设钢管支柱，立柱上端设置约10mm厚方木，以便对节点形成支垫作用。于每榀中间节点钢管立柱上设千斤顶，以调整高度。钢管立柱下部支垫槽钢或枕木以扩散压力，防止下沉，支架上表面距下弦节点球350mm以利千斤顶打点支撑。1.5.3网架脚手架搭设要求使用φ48×3.5钢管及槽钢轨道；4要求轨道应足够平整。支架移动后，安装好的结构部分应设置一些立柱作为临时支撑，以合理分散荷载和控制变形。对该问题应作设计计算，既要考虑施工安装时的情况，也要考虑在支撑撤去的情况。实际施工时再根据现场实际情况再作详细的切实可行的支架滑移方案。滑移支架移动范围：2#汽机房室内30.6m×94m范围内。1.6施工方案1.6.1施工准备1、材料①钢网架安装的钢材与连接材料，高强度螺栓、焊条、焊丝、焊剂等，应符合设计的要求，并应有出厂合格证。②网架安装用的螺栓球、半成品小拼单元、杆...
