排水渠施工方案818VIP免费

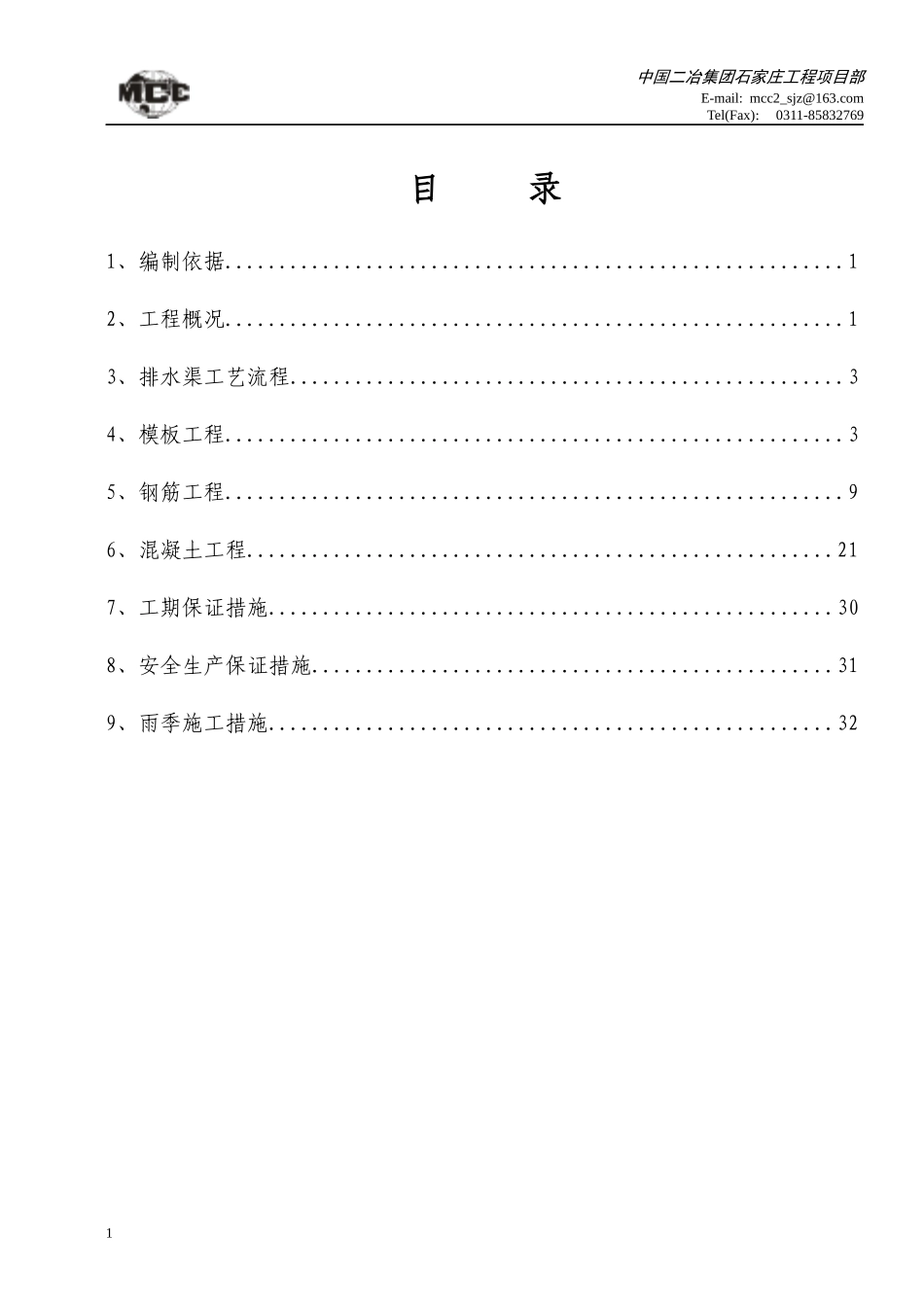

中国二冶集团石家庄工程项目部E-mail:mcc2_sjz@163.comTel(Fax)：0311-85832769目录1、编制依据.........................................................12、工程概况.........................................................13、排水渠工艺流程...................................................34、模板工程.........................................................35、钢筋工程.........................................................96、混凝土工程......................................................217、工期保证措施....................................................308、安全生产保证措施................................................319、雨季施工措施....................................................321中国二冶集团石家庄工程项目部E-mail:mcc2_sjz@163.comTel(Fax)：0311-85832769排水渠施工方案1、编制依据1.1中冶京诚工程技术有限公司排水工程施工图纸1.2《混凝土结构工程施工及验收规范》GB50204-20021.3《给水排水管道工程施工及质量验收规范》GB50268-20081.4《给水排水构筑物工程施工及验收规范》GB50141-20081.5《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G1011.6建筑施工手册第四版1.7《地下工程防水技术规范》（GB50108－2008）1.8《混凝土泵送施工技术规程》（JGJ/T10－95）2、工程概况2.1工程概述本合同段排水工程雨水排水渠桩号K18+835-K21+206，排水渠为双侧布管，西侧距路中心线13.15米，东侧距路中心线11.25米，排水渠为钢筋混凝土结构，尺寸规格为(内口尺寸)2米Ｘ2米，2.4米Ｘ2米，2.6米Ｘ2米，2.8米Ｘ2米，3.0米Ｘ2米，底板厚度为400（500），侧壁厚度为300（350），顶板厚度为300（400），排水渠检查井为钢筋混凝土检查井每40米一个，路面设计标高1.5米以下为砖砌部分，检查井数量为124个（不包括预留检查井），检查井设置塑钢爬梯。伸缩缝每25米设置一道(下设钢筋混凝土垫块)，伸缩缝处设置不1第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共40页锈止水带，留有施工缝时按要求设置止水板，水渠侧壁和检查井侧壁设置预留管道，雨水管线每1KM设置一道连通管，钢混凝土强度等级为C30/S6，其余均为C25，垫层C15，钢筋主要规格型号为Φ16、Φ14、Φ18。2.2机械设备及劳动力安排根据工程总体施工部署和排水工程的结构设计特点，本着高质、高速圆满完成本合同段排水工程的施工任务，拟安排我公司具有较强施工能力和丰富施工经验的排水工程队承担排水工程的施工任务。施工机械及小型设备主要有挖掘机、装载机、自卸车、洒水车、压路机、推土机、打夯机、钢筋切断机、弯曲机、电焊机、调直机、混凝土振捣器、柴油发电机、混凝土汽车泵、钢筋运输车、三轮车。排水渠工程工期安排2010年8月1日--2010年11月30日工程施工高峰期人数安排至340人施工队设队长一名，副队长两名，施工现场管理人员6人，下设主要施工班组有钢筋班，木工班，混凝土班、土方队等。现场劳动力配置情况表工种混凝土工木工钢筋工土方开挖土方回填电焊工杂工第3页共40页第2页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页数量4060603个施工队3个施工队12242.3工期计划安排根据施工总体计划要求，结合我单位现有施工设备和施工力量，我项目部组织4个施工队进行流水施工组织作业。第一段K18+835-K19+920（西侧）土方开挖2010-8-1-2010-9-5排水渠混凝土结构2010-8-10-2010-9-25土方回填2010-9-10-2010-9-30第二段K18+835-K19+920（东侧）土方开挖2010-9-4-2010-10-4排水渠混凝土结构2010-9-10-2010-10-10土方回填2010-9-25-2010-10-20第三段K19+920-K21+206（西侧）土方开挖2010-9-5-2010-9-30排水渠混凝土结构2010-9-15-2010-10-15土方回填2010-9-25-2010-10-20第四段K19+920-K21+206（东侧）土方开挖2010-10-10-2010-11-10第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页排水渠混凝土结构2010-10-20-2010-11-20土...
