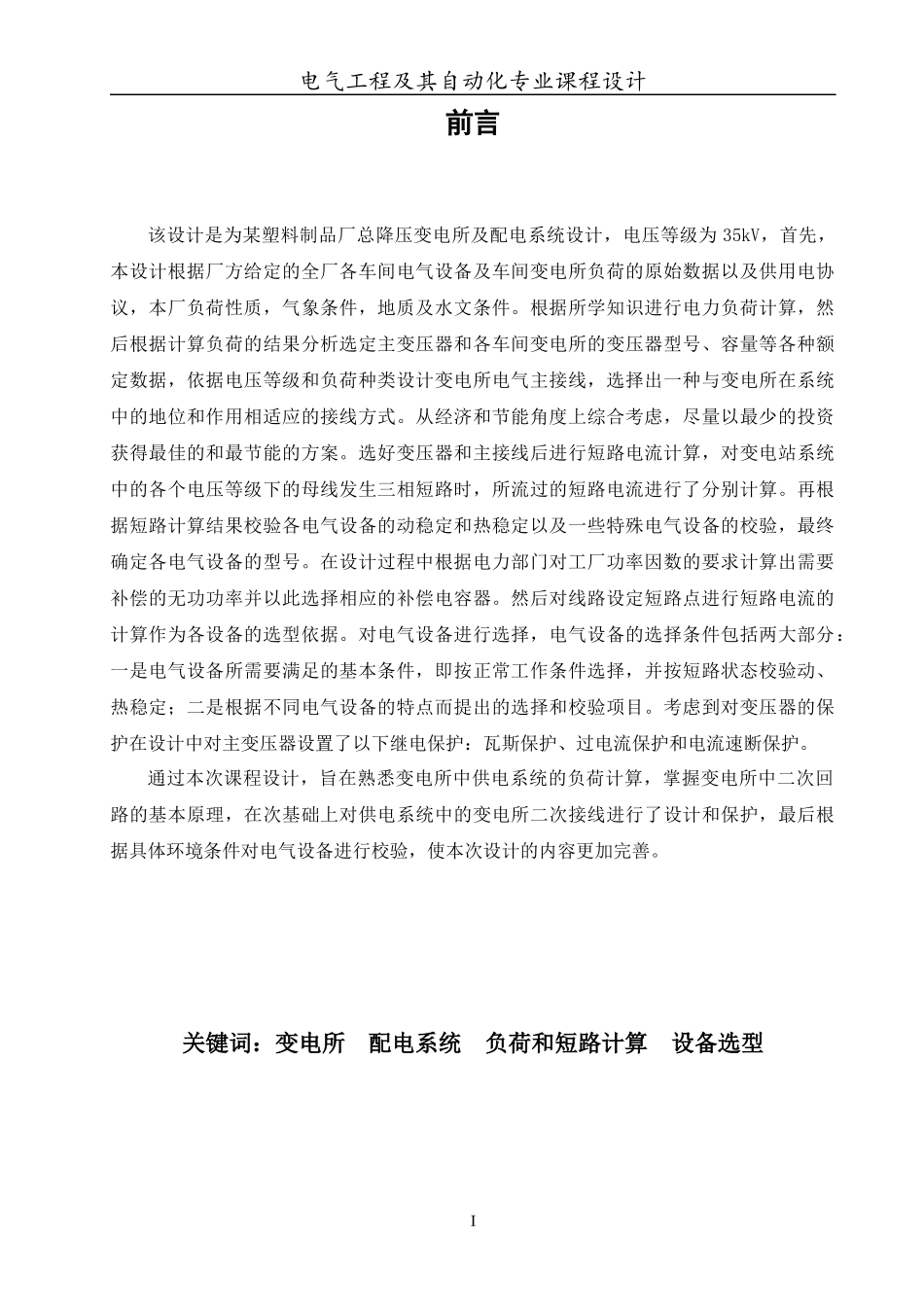

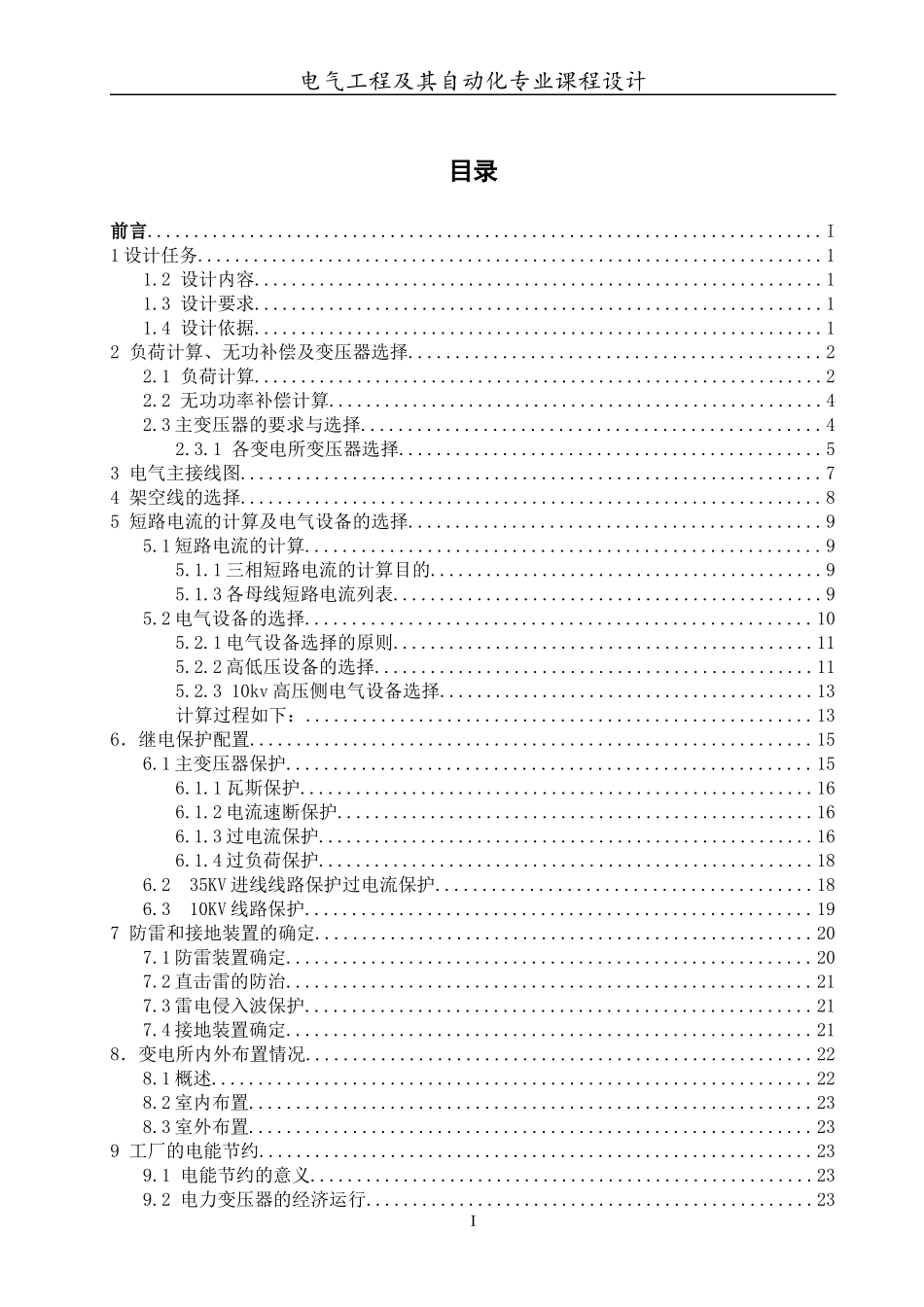

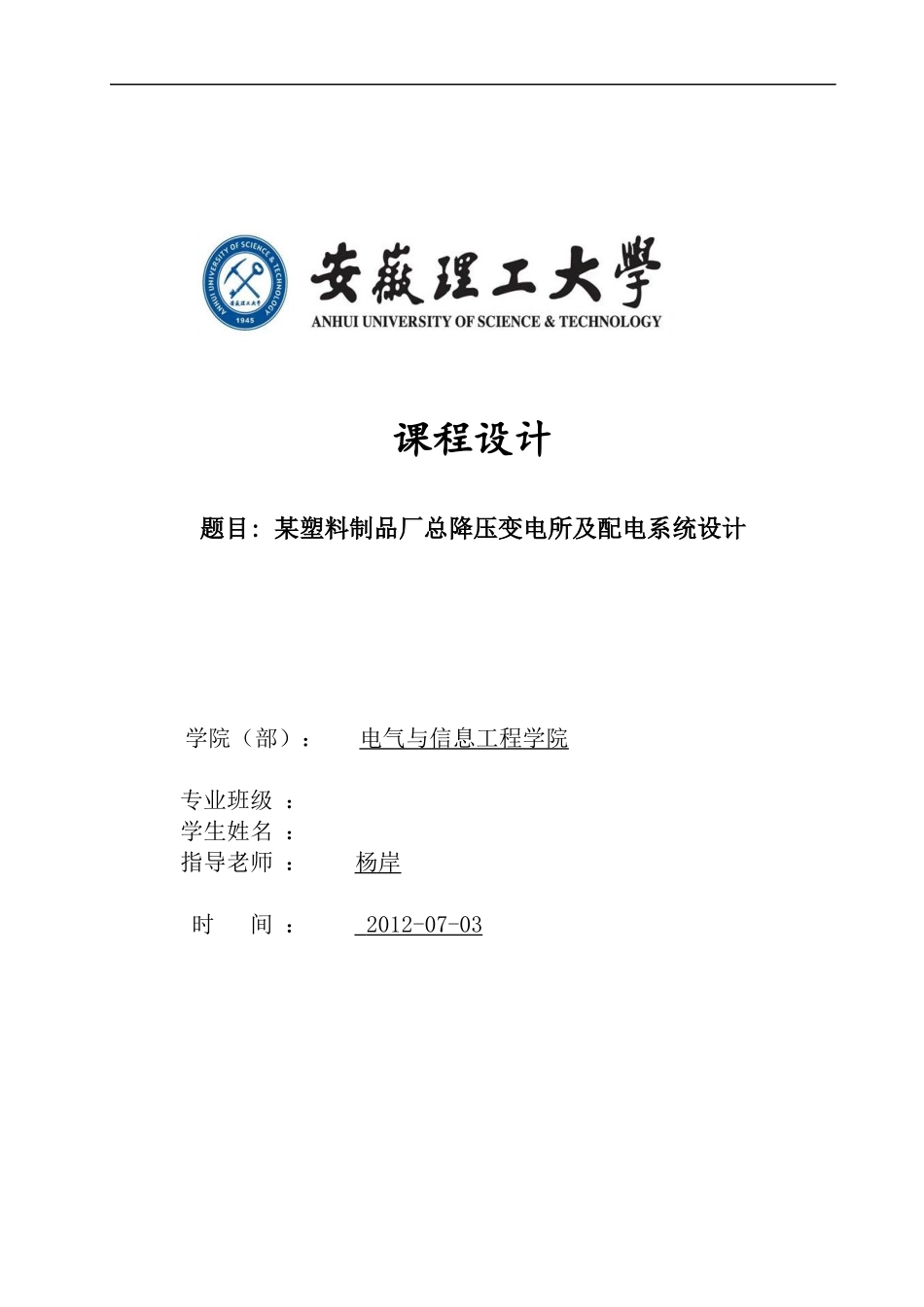

课程设计题目:某塑料制品厂总降压变电所及配电系统设计学院（部）：电气与信息工程学院专业班级：学生姓名：指导老师：杨岸时间：2012-07-03电气工程及其自动化专业课程设计前言该设计是为某塑料制品厂总降压变电所及配电系统设计，电压等级为35kV，首先，本设计根据厂方给定的全厂各车间电气设备及车间变电所负荷的原始数据以及供用电协议，本厂负荷性质，气象条件，地质及水文条件。根据所学知识进行电力负荷计算，然后根据计算负荷的结果分析选定主变压器和各车间变电所的变压器型号、容量等各种额定数据，依据电压等级和负荷种类设计变电所电气主接线，选择出一种与变电所在系统中的地位和作用相适应的接线方式。从经济和节能角度上综合考虑，尽量以最少的投资获得最佳的和最节能的方案。选好变压器和主接线后进行短路电流计算，对变电站系统中的各个电压等级下的母线发生三相短路时，所流过的短路电流进行了分别计算。再根据短路计算结果校验各电气设备的动稳定和热稳定以及一些特殊电气设备的校验，最终确定各电气设备的型号。在设计过程中根据电力部门对工厂功率因数的要求计算出需要补偿的无功功率并以此选择相应的补偿电容器。然后对线路设定短路点进行短路电流的计算作为各设备的选型依据。对电气设备进行选择，电气设备的选择条件包括两大部分：一是电气设备所需要满足的基本条件，即按正常工作条件选择，并按短路状态校验动、热稳定；二是根据不同电气设备的特点而提出的选择和校验项目。考虑到对变压器的保护在设计中对主变压器设置了以下继电保护：瓦斯保护、过电流保护和电流速断保护。通过本次课程设计，旨在熟悉变电所中供电系统的负荷计算，掌握变电所中二次回路的基本原理，在次基础上对供电系统中的变电所二次接线进行了设计和保护，最后根据具体环境条件对电气设备进行校验，使本次设计的内容更加完善。关键词：变电所配电系统负荷和短路计算设备选型I电气工程及其自动化专业课程设计目录前言........................................................................I1设计任务...................................................................11.2设计内容.............................................................11.3设计要求.............................................................11.4设计依据.............................................................12负荷计算、无功补偿及变压器选择............................................22.1负荷计算.............................................................22.2无功功率补偿计算.....................................................42.3主变压器的要求与选择.................................................42.3.1各变电所变压器选择.............................................53电气主接线图..............................................................74架空线的选择..............................................................85短路电流的计算及电气设备的选择............................................95.1短路电流的计算.......................................................95.1.1三相短路电流的计算目的..........................................95.1.3各母线短路电流列表..............................................95.2电气设备的选择......................................................105.2.1电气设备选择的原则.............................................115.2.2高低压设备的选择...............................................115.2.310kv高压侧电气设备选择........................................13计算过程如下：......................................................136．继电保护配置............................................................156.1主变压器保护........................................................156.1.1瓦斯保护..................................................
