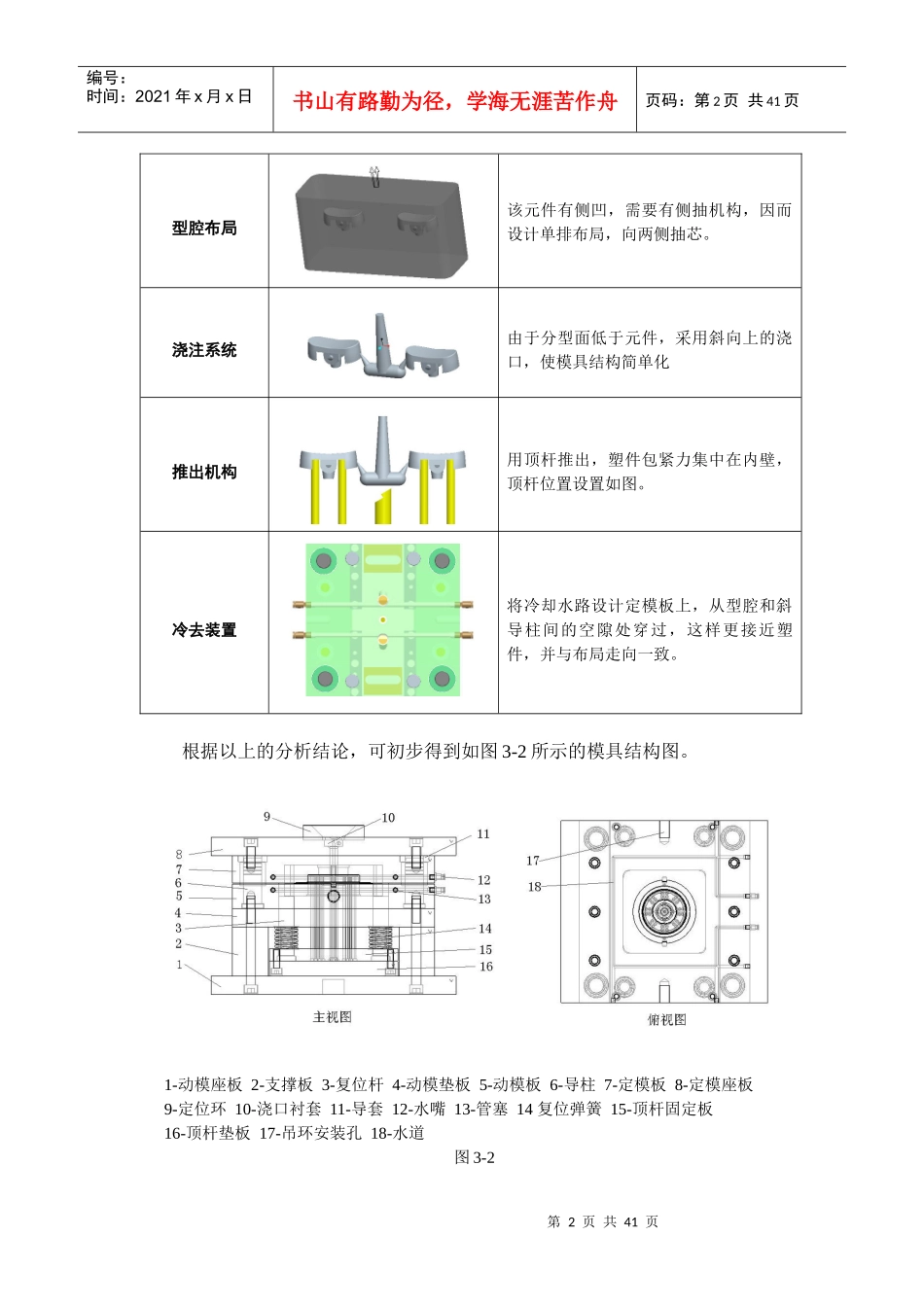

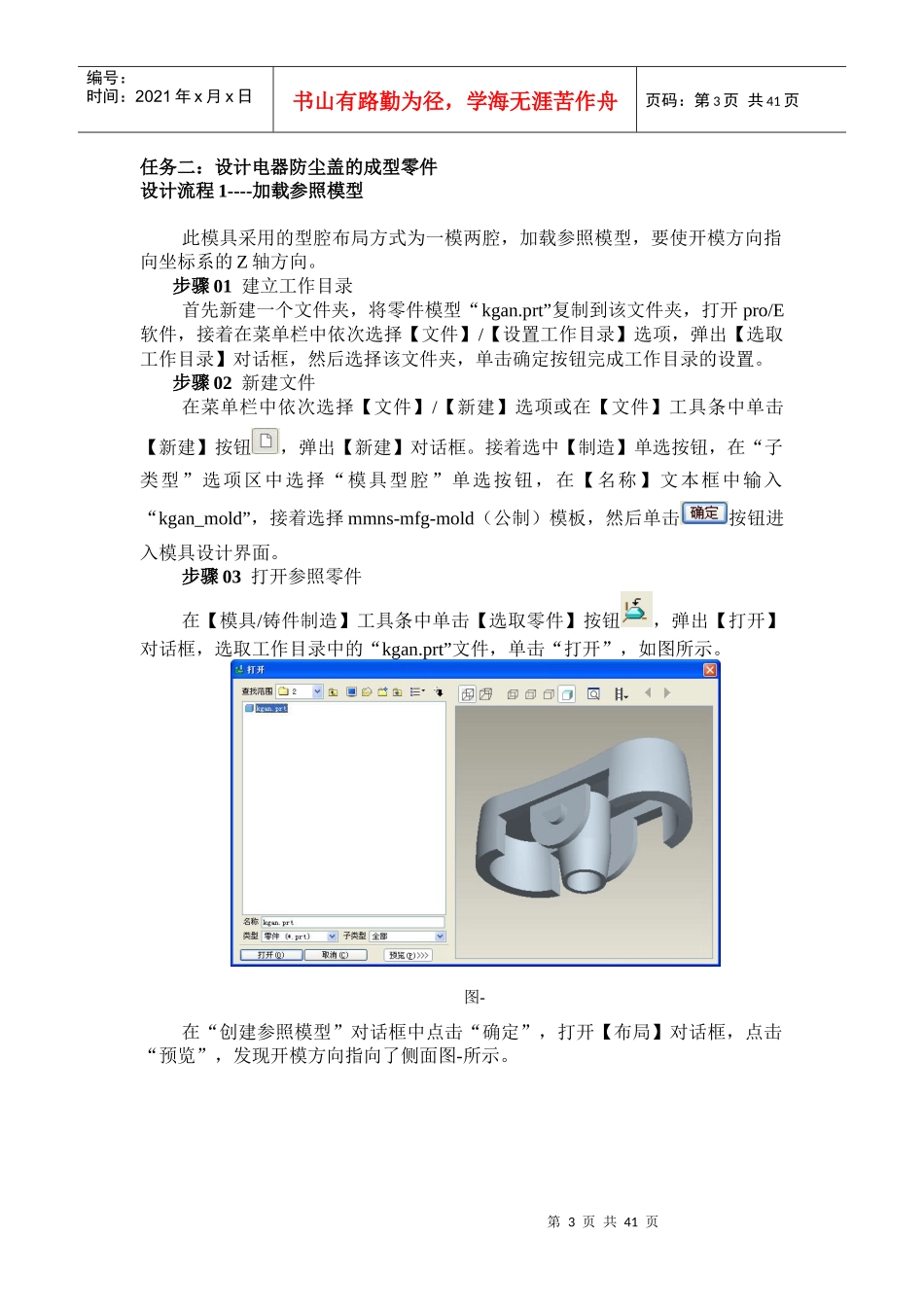

第1页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共41页项目一:电器开关按钮塑料模具设计设计题目:一种电器开关按钮模具设计零件图:产品零件图如图3-1所示。图3-1设计要求:材料:ABS生产批量:中小批量(1~5万件)未注公差取MT5级精度任务一:设计任务方案分析要求:拟定本产品的塑料模具设计工艺方案分析参照如下此零件壁薄且深,总体尺寸较小,腔体内部尺寸精度要求较高,零件表面要求光滑。根据零件的结构特点,拟定如下表的工艺方案模具方案分析表项目设计方案方案分析分型面该元件的底部不是一个平面,如果分型面设置该处。将给今后的加工带来不便,因而分型面设置在底部向下偏移一定距离的平面上。第2页共41页第1页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共41页型腔布局该元件有侧凹,需要有侧抽机构,因而设计单排布局,向两侧抽芯。浇注系统由于分型面低于元件,采用斜向上的浇口,使模具结构简单化推出机构用顶杆推出,塑件包紧力集中在内壁,顶杆位置设置如图。冷去装置将冷却水路设计定模板上,从型腔和斜导柱间的空隙处穿过,这样更接近塑件,并与布局走向一致。根据以上的分析结论,可初步得到如图3-2所示的模具结构图。1-动模座板2-支撑板3-复位杆4-动模垫板5-动模板6-导柱7-定模板8-定模座板9-定位环10-浇口衬套11-导套12-水嘴13-管塞14复位弹簧15-顶杆固定板16-顶杆垫板17-吊环安装孔18-水道图3-2第3页共41页第2页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共41页任务二:设计电器防尘盖的成型零件设计流程1----加载参照模型此模具采用的型腔布局方式为一模两腔,加载参照模型,要使开模方向指向坐标系的Z轴方向。步骤01建立工作目录首先新建一个文件夹,将零件模型“kgan.prt”复制到该文件夹,打开pro/E软件,接着在菜单栏中依次选择【文件】/【设置工作目录】选项,弹出【选取工作目录】对话框,然后选择该文件夹,单击确定按钮完成工作目录的设置。步骤02新建文件在菜单栏中依次选择【文件】/【新建】选项或在【文件】工具条中单击【新建】按钮,弹出【新建】对话框。接着选中【制造】单选按钮,在“子类型”选项区中选择“模具型腔”单选按钮,在【名称】文本框中输入“kgan_mold”,接着选择mmns-mfg-mold(公制)模板,然后单击按钮进入模具设计界面。步骤03打开参照零件在【模具/铸件制造】工具条中单击【选取零件】按钮,弹出【打开】对话框,选取工作目录中的“kgan.prt”文件,单击“打开”,如图所示。图-在“创建参照模型”对话框中点击“确定”,打开【布局】对话框,点击“预览”,发现开模方向指向了侧面图-所示。第4页共41页第3页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共41页图-点击“参照模型起点与方向”下方的箭头,打开【菜单管理器】,选择“动态”,打开【参照模型方向】对话框,选择“旋转”、沿“X轴”,输入“90”后按下回车键,这时看到Z轴指向了开模方向,点击“确定”。如果方向还不正确,可继续通过“旋转”来调节方向,直到方向正确为止。然后点击“确定”,按钮如图所示。图-步骤04布局设置在【布局】对话框中设置模具型腔的布局,选择“矩形”、“X对称”、“增量40”,如图所示。第5页共41页第4页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共41页图-步骤05布局设置执行菜单栏中的“文件/保存”命令,保存文件。设计流程2---应用收缩在【模具/铸件制造】工具栏中单击【按尺寸收缩】按钮,弹出【选取】菜单,选择两个模型其中之一并点击“确定”,弹出【按尺寸收缩】对话框,在绘图区域中选取该参照模型的坐标系,再在“按比例收缩”对话框中输入收缩比率为“0.005”,单击确定按钮完成设置,如图-所示。图-设置收缩设计流程3---创建模具工件步骤01创建自动工件在工具条中选取按钮,创建模具工件,在绘图区域中选取坐标系第6页共41页第5页共41页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共41页MOLD_DEF_CSYS,设置工件如图...
