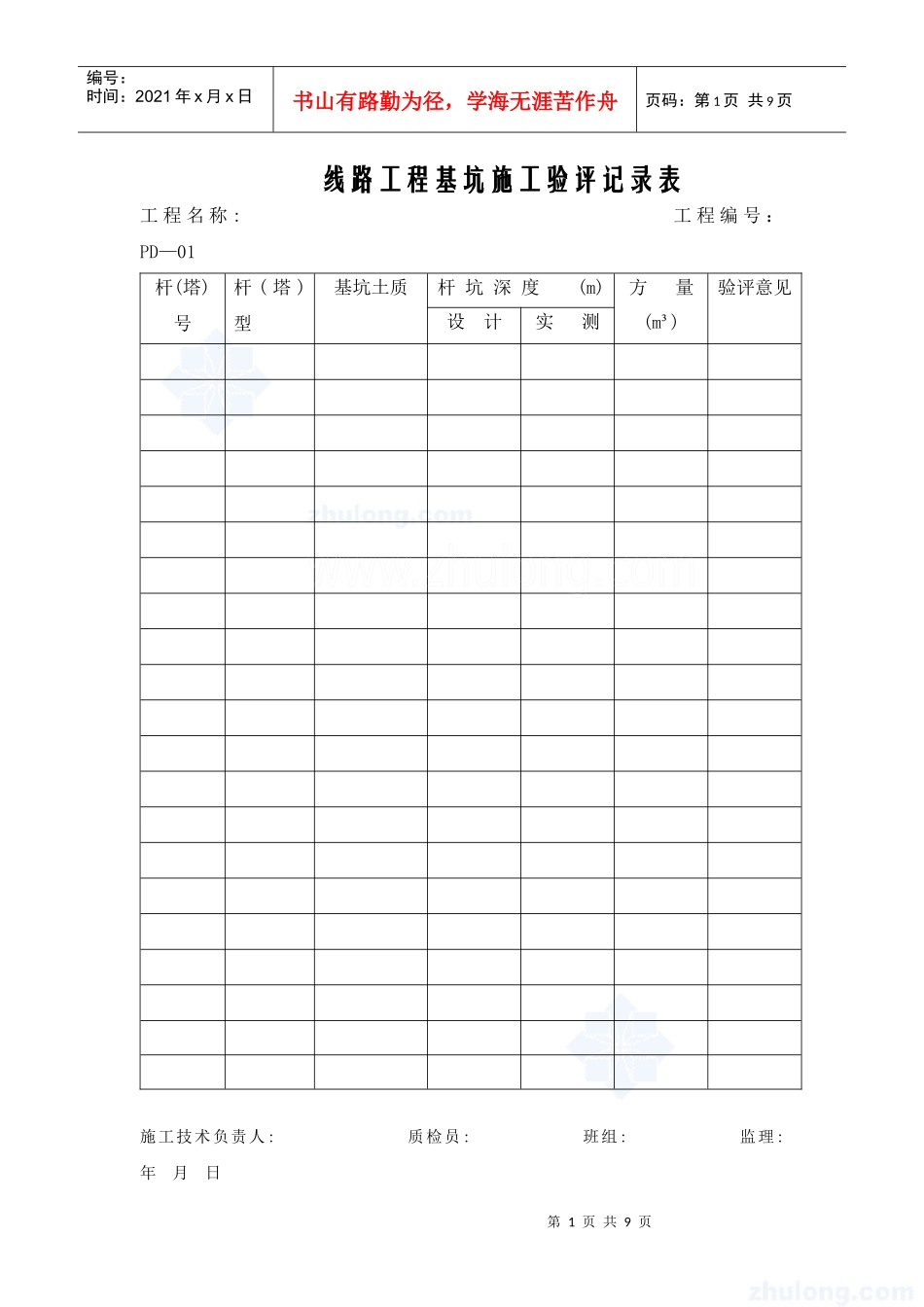

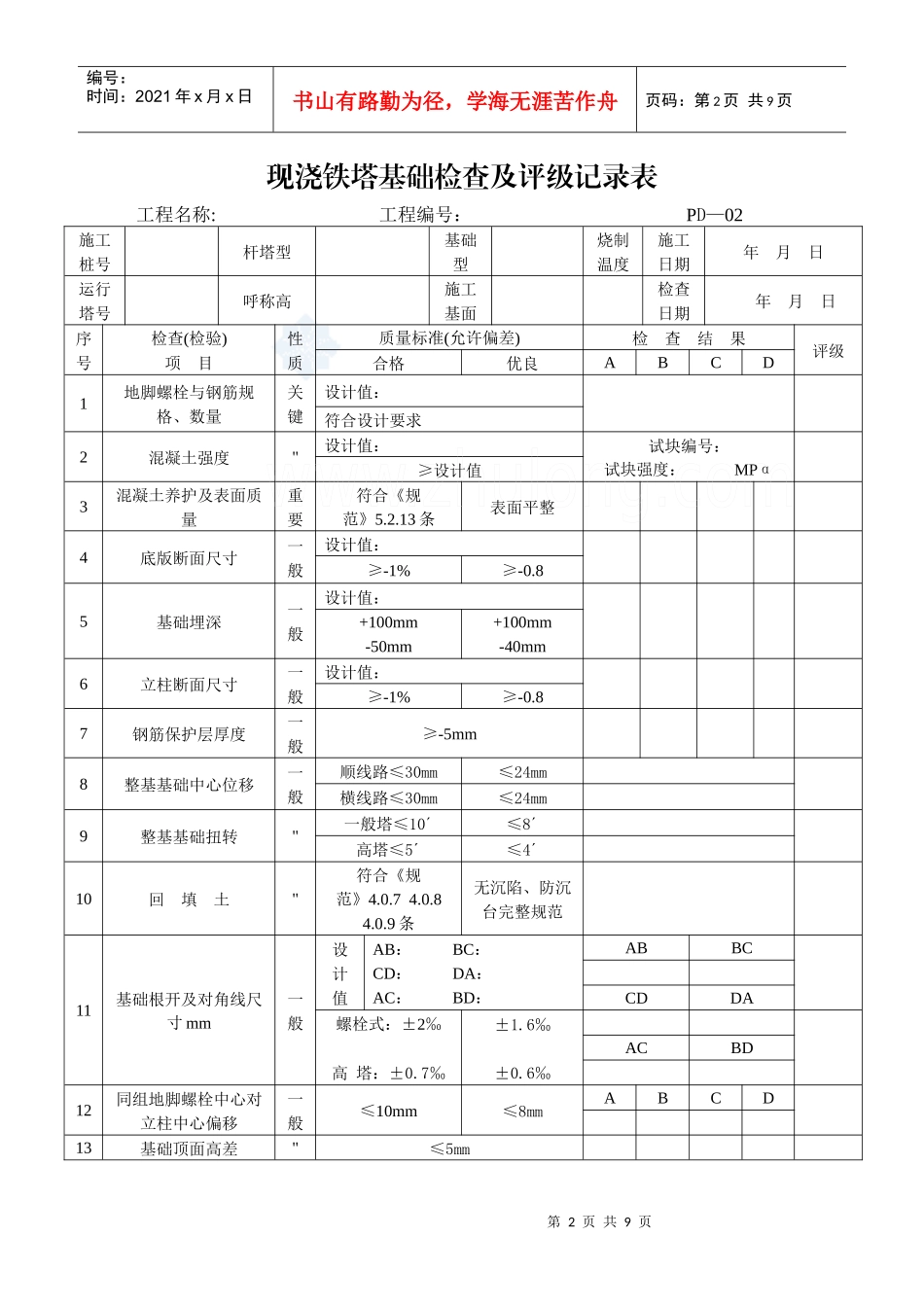

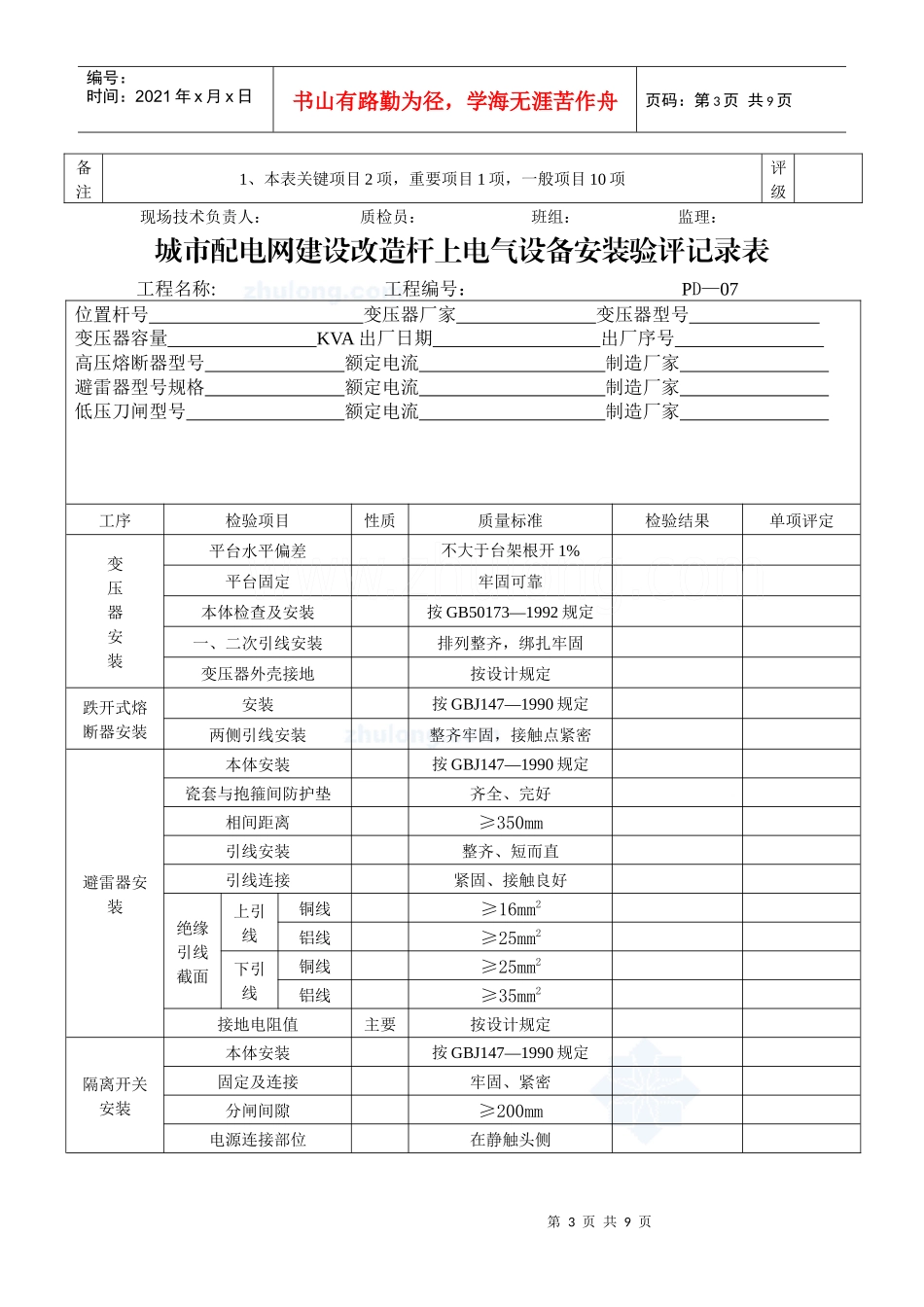

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页线路工程基坑施工验评记录表工程名称:工程编号：PD—01杆(塔)号杆(塔)型基坑土质杆坑深度(m)方量(m³)验评意见设计实测施工技术负责人:质检员:班组:监理:年月日第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页现浇铁塔基础检查及评级记录表工程名称:工程编号：PD—02施工桩号杆塔型基础型烧制温度施工日期年月日运行塔号呼称高施工基面检查日期年月日序号检查(检验)项目性质质量标准(允许偏差)检查结果评级合格优良ABCD1地脚螺栓与钢筋规格、数量关键设计值：符合设计要求2混凝土强度"设计值：试块编号：试块强度：MPα≥设计值3混凝土养护及表面质量重要符合《规范》5.2.13条表面平整4底版断面尺寸一般设计值：≥-1%≥-0.85基础埋深一般设计值：+100mm-50mm+100mm-40mm6立柱断面尺寸一般设计值：≥-1%≥-0.87钢筋保护层厚度一般≥-5mm8整基基础中心位移一般顺线路≤30mm≤24mm横线路≤30mm≤24mm9整基基础扭转"一般塔≤10´≤8´高塔≤5´≤4´10回填土"符合《规范》4.0.74.0.84.0.9条无沉陷、防沉台完整规范11基础根开及对角线尺寸mm一般设计值AB：BC：CD：DA：AC：BD：ABBCCDDA螺栓式：±2‰高塔：±0.7‰±1.6‰±0.6‰ACBD12同组地脚螺栓中心对立柱中心偏移一般≤10mm≤8mmABCD13基础顶面高差"≤5mm第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页备注1、本表关键项目2项，重要项目1项，一般项目10项评级现场技术负责人：质检员：班组：监理：城市配电网建设改造杆上电气设备安装验评记录表工程名称:工程编号：PD—07位置杆号变压器厂家变压器型号变压器容量KVA出厂日期出厂序号高压熔断器型号额定电流制造厂家避雷器型号规格额定电流制造厂家低压刀闸型号额定电流制造厂家工序检验项目性质质量标准检验结果单项评定变压器安装平台水平偏差不大于台架根开1%平台固定牢固可靠本体检查及安装按GB50173—1992规定一、二次引线安装排列整齐，绑扎牢固变压器外壳接地按设计规定跌开式熔断器安装安装按GBJ147—1990规定两侧引线安装整齐牢固，接触点紧密避雷器安装本体安装按GBJ147—1990规定瓷套与抱箍间防护垫齐全、完好相间距离≥350mm引线安装整齐、短而直引线连接紧固、接触良好绝缘引线截面上引线铜线≥16mm2铝线≥25mm2下引线铜线≥25mm2铝线≥35mm2接地电阻值主要按设计规定隔离开关安装本体安装按GBJ147—1990规定固定及连接牢固、紧密分闸间隙≥200mm电源连接部位在静触头侧第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页班组：质检：施工技术负责人：监理：年月日接地装置隐蔽前检查签证记录表工程名称：工程编号：PD—08检查范围检验项目检验结果备注接地沟深度m水平接地体材质、规格垂直接地体材质、规格接地装置连接方法接地体搭接长度接地体焊接面数水平与垂直接地体连接方法焊接处的防腐措施接地装置顶面距地面高度m沟内有无石块、建筑垃圾接地装置布置图应有份数实有份数隐蔽前检查结论：质检机构验收意见签名施工技术负责人年月日班组年月日质检员年月日第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页监理年月日接地电阻测量记录表工程名称：工程编号：PD—09测量范围测量日期接地电阻的测量方法，技术参数及接线示意图（后附测量报告）：测量前5日内有未下过雨、雪测量时环境温度℃使用仪器型号、规格、编号使用仪表规格型号编号及使用有效期接地电阻设计值Ω接地电阻实测Ω质检机构验收结论签名班组年月日测量人员年月日第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页施工单位技术负责人年月日监理年月日电缆施工记录表（通用表）工程名称：工程编号：PD—10电缆型号电压等级(KV)长度(M)厂家电缆外径主绝缘厚度芯线外径敷设方式（电缆构架/管道/直埋）敷设时间：年月日敷设温度：℃电缆终端头型号电缆中间头型号电缆敷设检查(有无...
