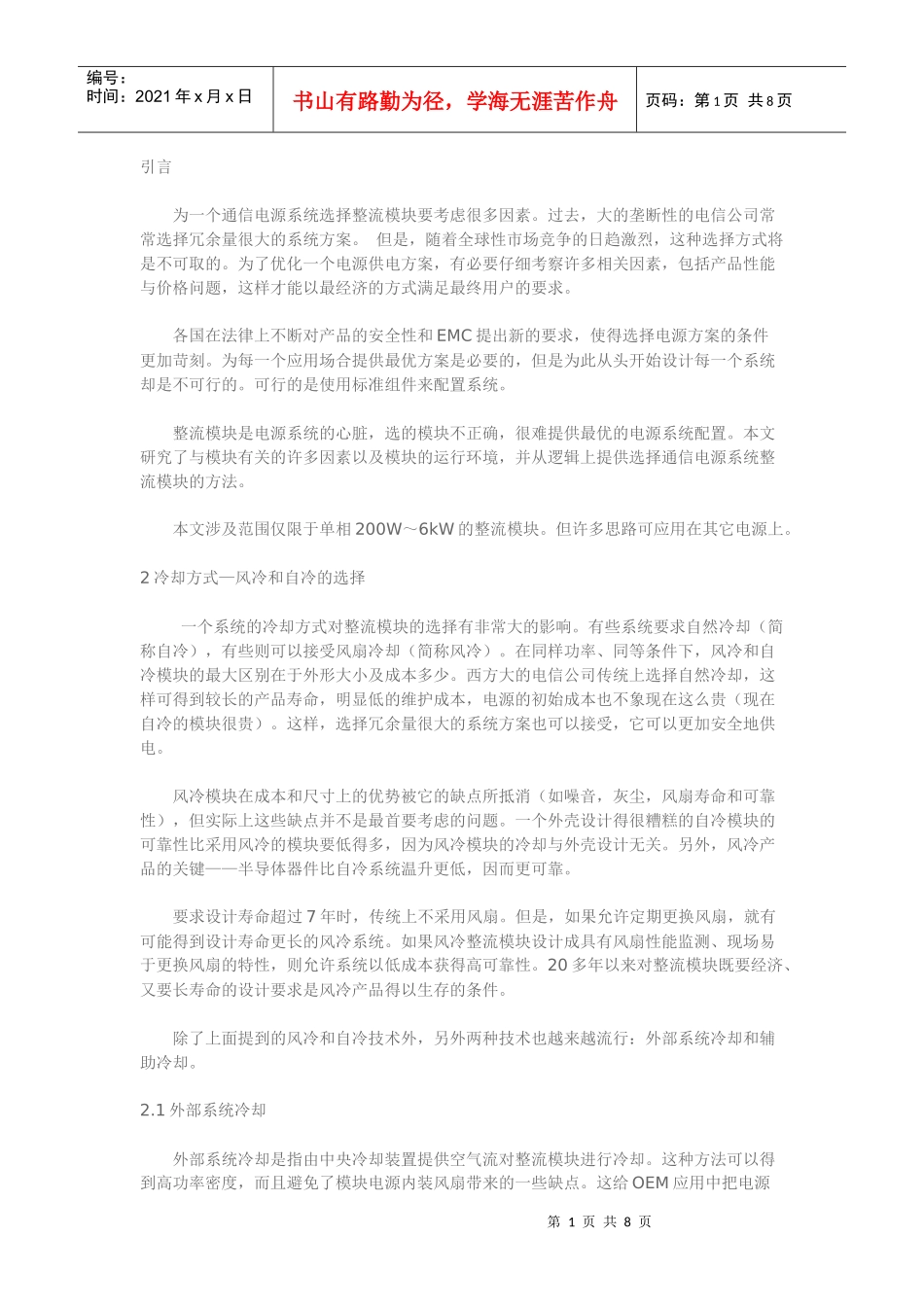

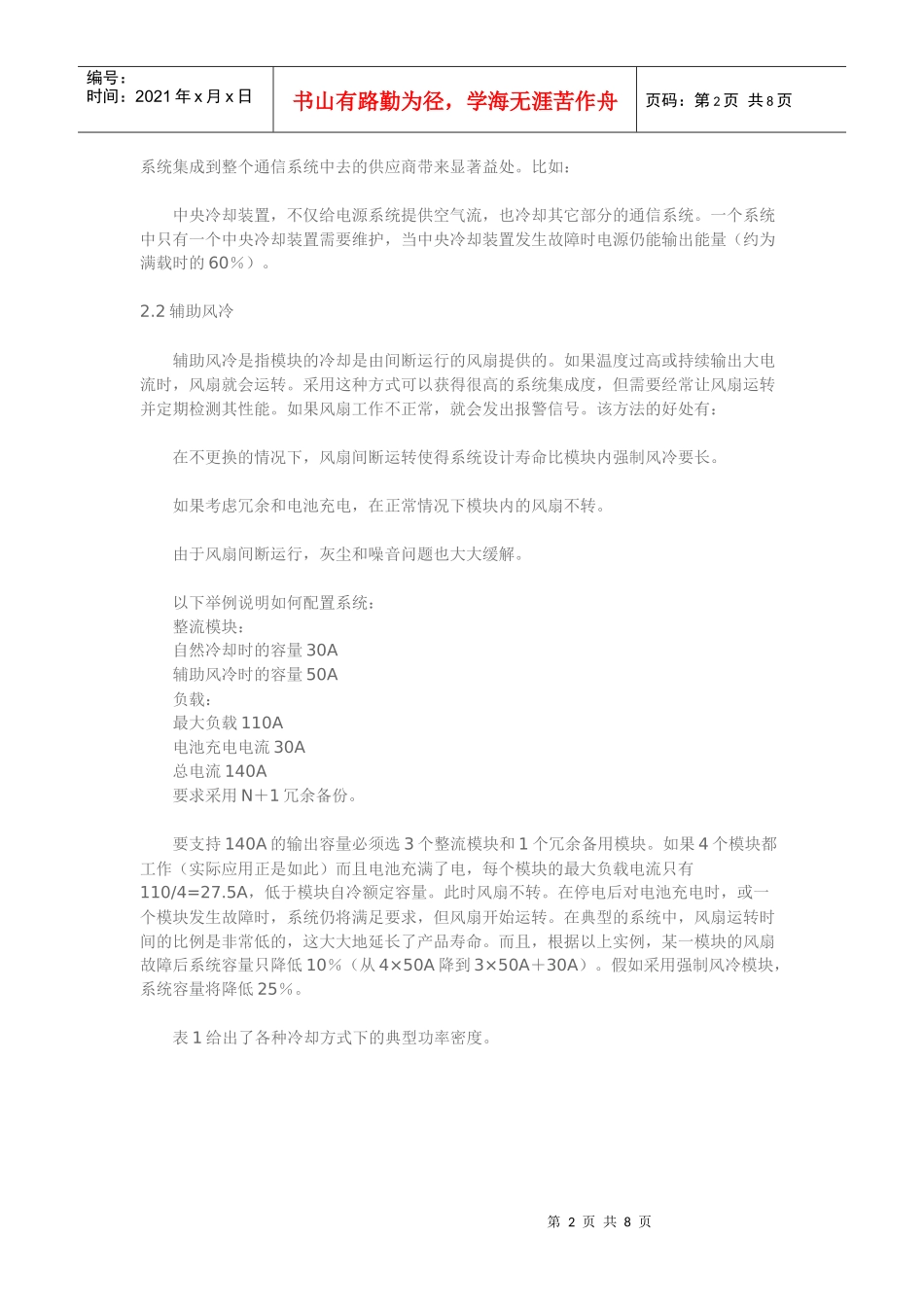

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页引言为一个通信电源系统选择整流模块要考虑很多因素。过去，大的垄断性的电信公司常常选择冗余量很大的系统方案。但是，随着全球性市场竞争的日趋激烈，这种选择方式将是不可取的。为了优化一个电源供电方案，有必要仔细考察许多相关因素，包括产品性能与价格问题，这样才能以最经济的方式满足最终用户的要求。各国在法律上不断对产品的安全性和EMC提出新的要求，使得选择电源方案的条件更加苛刻。为每一个应用场合提供最优方案是必要的，但是为此从头开始设计每一个系统却是不可行的。可行的是使用标准组件来配置系统。整流模块是电源系统的心脏，选的模块不正确，很难提供最优的电源系统配置。本文研究了与模块有关的许多因素以及模块的运行环境，并从逻辑上提供选择通信电源系统整流模块的方法。本文涉及范围仅限于单相200W～6kW的整流模块。但许多思路可应用在其它电源上。2冷却方式—风冷和自冷的选择一个系统的冷却方式对整流模块的选择有非常大的影响。有些系统要求自然冷却（简称自冷），有些则可以接受风扇冷却（简称风冷）。在同样功率、同等条件下，风冷和自冷模块的最大区别在于外形大小及成本多少。西方大的电信公司传统上选择自然冷却，这样可得到较长的产品寿命，明显低的维护成本，电源的初始成本也不象现在这么贵（现在自冷的模块很贵）。这样，选择冗余量很大的系统方案也可以接受，它可以更加安全地供电。风冷模块在成本和尺寸上的优势被它的缺点所抵消（如噪音，灰尘，风扇寿命和可靠性），但实际上这些缺点并不是最首要考虑的问题。一个外壳设计得很糟糕的自冷模块的可靠性比采用风冷的模块要低得多，因为风冷模块的冷却与外壳设计无关。另外，风冷产品的关键——半导体器件比自冷系统温升更低，因而更可靠。要求设计寿命超过7年时，传统上不采用风扇。但是，如果允许定期更换风扇，就有可能得到设计寿命更长的风冷系统。如果风冷整流模块设计成具有风扇性能监测、现场易于更换风扇的特性，则允许系统以低成本获得高可靠性。20多年以来对整流模块既要经济、又要长寿命的设计要求是风冷产品得以生存的条件。除了上面提到的风冷和自冷技术外，另外两种技术也越来越流行：外部系统冷却和辅助冷却。2.1外部系统冷却外部系统冷却是指由中央冷却装置提供空气流对整流模块进行冷却。这种方法可以得到高功率密度，而且避免了模块电源内装风扇带来的一些缺点。这给OEM应用中把电源第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页系统集成到整个通信系统中去的供应商带来显著益处。比如：中央冷却装置，不仅给电源系统提供空气流，也冷却其它部分的通信系统。一个系统中只有一个中央冷却装置需要维护，当中央冷却装置发生故障时电源仍能输出能量（约为满载时的60％）。2.2辅助风冷辅助风冷是指模块的冷却是由间断运行的风扇提供的。如果温度过高或持续输出大电流时，风扇就会运转。采用这种方式可以获得很高的系统集成度，但需要经常让风扇运转并定期检测其性能。如果风扇工作不正常，就会发出报警信号。该方法的好处有：在不更换的情况下，风扇间断运转使得系统设计寿命比模块内强制风冷要长。如果考虑冗余和电池充电，在正常情况下模块内的风扇不转。由于风扇间断运行，灰尘和噪音问题也大大缓解。以下举例说明如何配置系统：整流模块：自然冷却时的容量30A辅助风冷时的容量50A负载：最大负载110A电池充电电流30A总电流140A要求采用N＋1冗余备份。要支持140A的输出容量必须选3个整流模块和1个冗余备用模块。如果4个模块都工作（实际应用正是如此）而且电池充满了电，每个模块的最大负载电流只有110/4=27.5A，低于模块自冷额定容量。此时风扇不转。在停电后对电池充电时，或一个模块发生故障时，系统仍将满足要求，但风扇开始运转。在典型的系统中，风扇运转时间的比例是非常低的，这大大地延长了产品寿命。而且，根据以上实例，某一模块的风扇故障后系统容量只降低10％（从4×50A降到3×50A＋30A）。假如采用强制风冷模块，系统容量...
