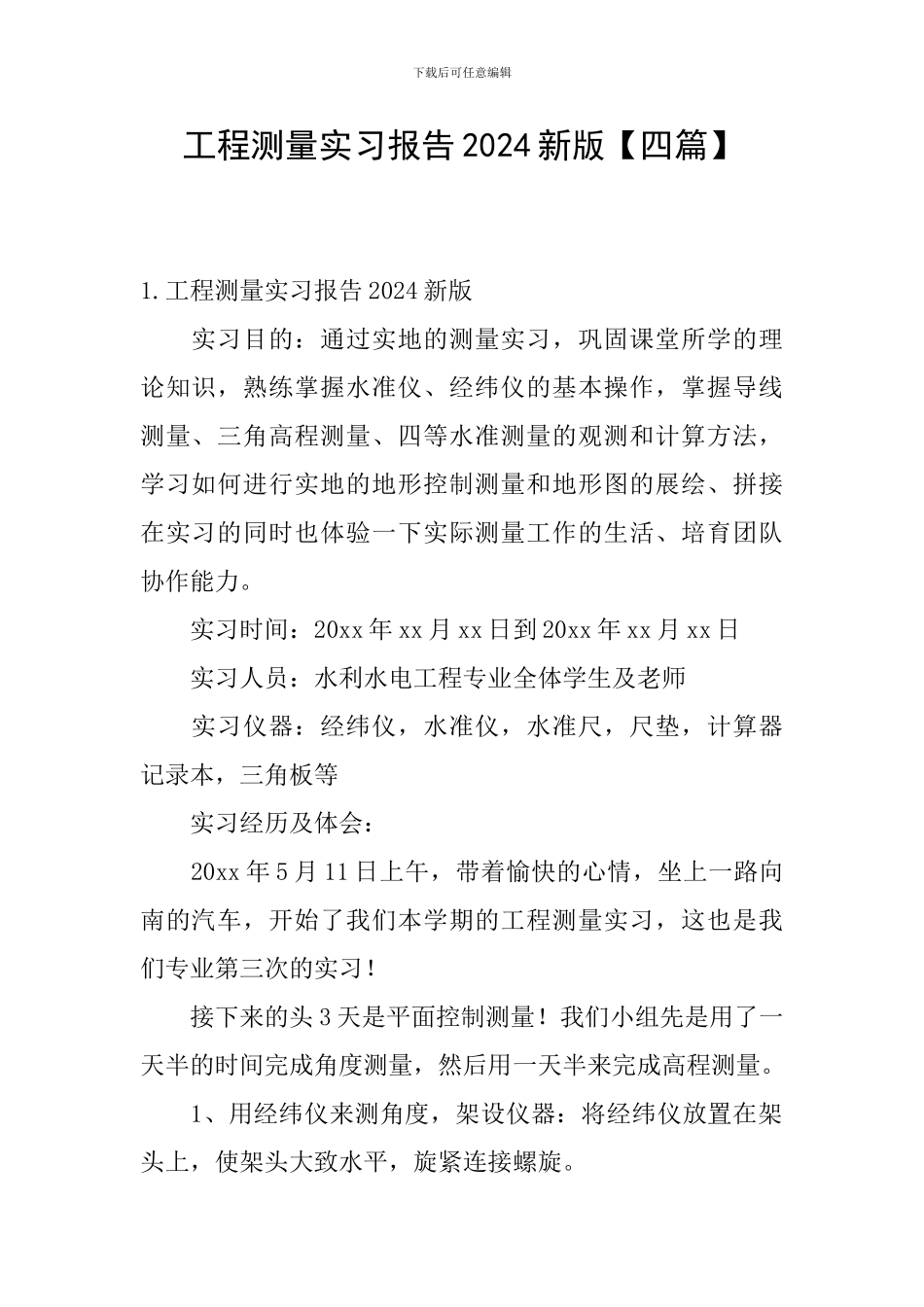

下载后可任意编辑工程测量实习报告2024新版【四篇】1.工程测量实习报告2024新版实习目的：通过实地的测量实习，巩固课堂所学的理论知识，熟练掌握水准仪、经纬仪的基本操作，掌握导线测量、三角高程测量、四等水准测量的观测和计算方法，学习如何进行实地的地形控制测量和地形图的展绘、拼接在实习的同时也体验一下实际测量工作的生活、培育团队协作能力。实习时间：20xx年xx月xx日到20xx年xx月xx日实习人员：水利水电工程专业全体学生及老师实习仪器：经纬仪，水准仪，水准尺，尺垫，计算器记录本，三角板等实习经历及体会：20xx年5月11日上午，带着愉快的心情，坐上一路向南的汽车，开始了我们本学期的工程测量实习，这也是我们专业第三次的实习！接下来的头3天是平面控制测量！我们小组先是用了一天半的时间完成角度测量，然后用一天半来完成高程测量。1、用经纬仪来测角度，架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。下载后可任意编辑2、对中：目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。3、整平：目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影所以水平度盘一定要水平。粗平：伸缩脚架腿，使圆水准气泡居中。检查并精确对中：检查对中标志是否偏离地面点。假如偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。精平：旋转脚螺旋，使管水准气泡居中。4、瞄准与读数：①目镜对光：目镜调焦使十字丝清楚。②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清楚。注意消除视差。精瞄目标。③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清楚，然后读数。最后的四天是碎部测量和地形图的描绘。首先进行碎部测量前的准备工作，在各导线控制点上测定碎部点，同时描绘地物和地貌。我们小组采纳的是DJ6的经纬仪，进行碎部测量。将经纬仪安置在控制点上，测绘板安置于测站旁，用经纬仪测出碎部点方向与已知方向之间的水平夹角；再用视距测量方法测出测站到碎部点的水平距离及碎部点的高程；然后下载后可任意编辑根据测定的水平角和水平距离，用量角器和比例尺将碎部点展绘在图纸上，并在点的右侧注记其高程。然后对比实地情况，根据地形图图式规定的符号绘出地形图。在此次工程测量实习的过程中，我们也遇到了一些困难和问题。刚开始的时候，我们担心自己测不好，要是让我摆弄水准仪和经纬仪，没什么问题。但想到实习最后是要地形测量和地形图的绘制，心里就没底了，觉得我们好难完成任务。但还好，我们的团结、默契，克服了测量中的种种问题，终于按时完成了任务。通过这次实习工作，我从中学到了很多实实在在的东西，很多在课本上不可能学到的知识。在实践操作中，巩固、扩大和加深我们从课堂上所学的理论知识。对水准仪经纬仪的操作也更加熟练，并提高了快速处理数据的计算能力。这些知识往往是我们在课堂很少接触、注意的，但又是十分重要、十分基础的知识。2.工程测量实习报告2024新版实习目的工程测量是一门实践性很强的技术基础课，是我院土木工程专业的一门必修课。测量学较强的实践性，决定了学生在掌握扎实的专业理论知识外还必须具备较强的实际动手能力。下载后可任意编辑工程测量总实习是测量课教学的重要组成部分，是必不可少的重要环节。其目的是通过总实习，使学生得到一次全面、系统的实践训练，以及巩固所学的理论知识，加强实际操作、独立工作和解决实际问题的能力。同时，培育严谨求实、团结协作、吃苦耐劳、爱护仪器和遵守纪律的良好作风。实习的任务及要求（一）仪器检校：对所用的水准仪和经纬仪进行检验；（二）基平测量：由已知水准点，用水准测量方法测出两个未知水准点的高程。（三）地形测绘：测绘图幅为50cm×50cm，比例尺为1：500的平面图一张。实习内容及过程水准仪检校：1、仪器外观是否有损伤；2、仪器是否易于调平，各脚螺旋是否有松动；3、镜筒调焦是否易用，成像是否清楚。工程测量实习，作为土木工程专业一门基本的必修专业实践课，对我们来说，它...
