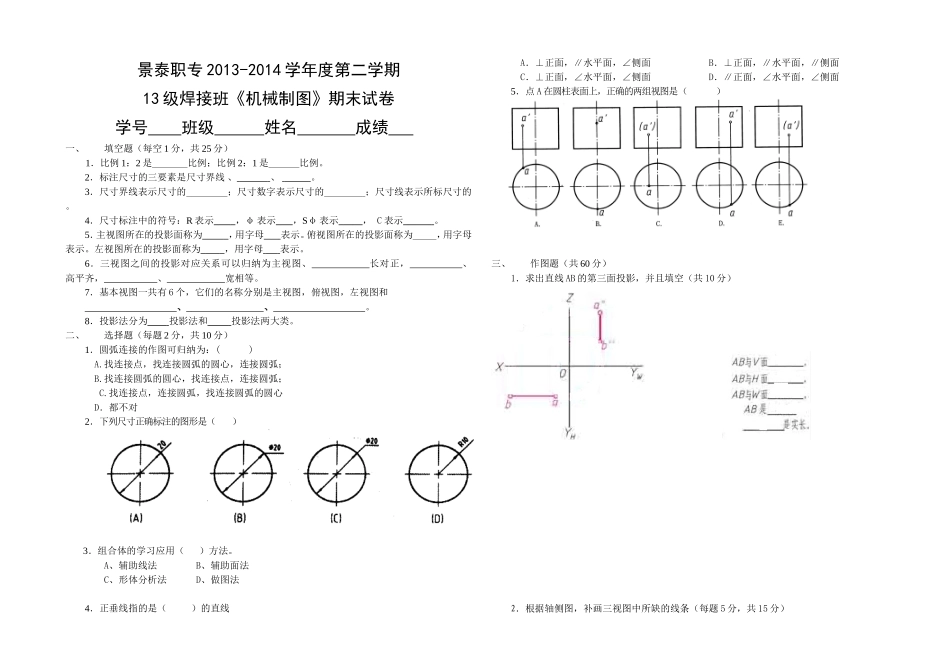

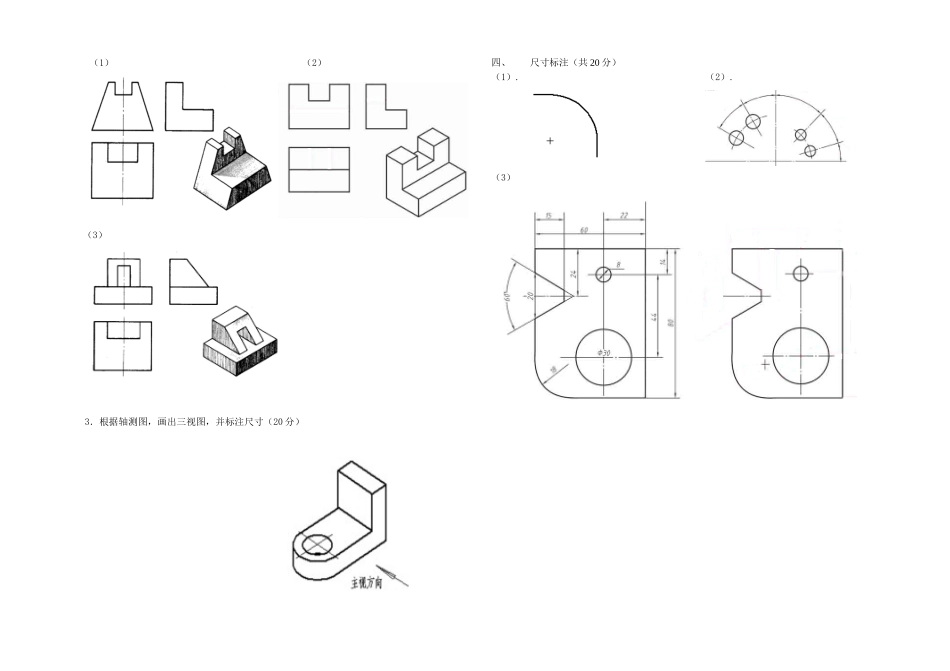

景泰职专2013-2014学年度第二学期13级焊接班《机械制图》期末试卷学号班级姓名成绩一、填空题(每空1分,共25分)1.比例1:2是比例;比例2:1是比例。2.标注尺寸的三要素是尺寸界线、、。3.尺寸界线表示尺寸的;尺寸数字表示尺寸的;尺寸线表示所标尺寸的。4.尺寸标注中的符号:R表示,φ表示,Sφ表示,C表示。5.主视图所在的投影面称为,用字母表示。俯视图所在的投影面称为,用字母表示。左视图所在的投影面称为,用字母表示。6.三视图之间的投影对应关系可以归纳为主视图、长对正,、高平齐,、宽相等。7.基本视图一共有6个,它们的名称分别是主视图,俯视图,左视图和、、。8.投影法分为投影法和投影法两大类。二、选择题(每题2分,共10分)1.圆弧连接的作图可归纳为:()A.找连接点,找连接圆弧的圆心,连接圆弧;B.找连接圆弧的圆心,找连接点,连接圆弧;C.找连接点,连接圆弧,找连接圆弧的圆心D.都不对2.下列尺寸正确标注的图形是()3.组合体的学习应用()方法。A、辅助线法B、辅助面法C、形体分析法D、做图法4.正垂线指的是()的直线A.⊥正面,∥水平面,∠侧面B.⊥正面,∥水平面,∥侧面C.⊥正面,∠水平面,∠侧面D.∥正面,∠水平面,∠侧面5.点A在圆柱表面上,正确的两组视图是()三、作图题(共60分)1.求出直线AB的第三面投影,并且填空(共10分)2.根据轴侧图,补画三视图中所缺的线条(每题5分,共15分)(1)(2)(3)3.根据轴测图,画出三视图,并标注尺寸(20分)四、尺寸标注(共20分)(1).(2).(3)
